4 分类及标记

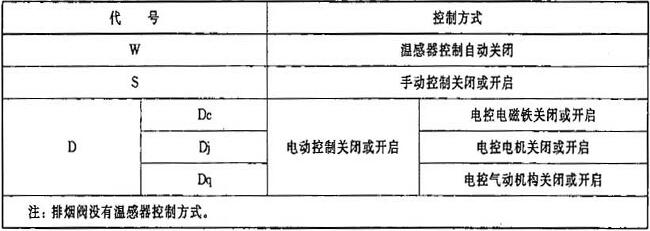

4.1 按阀门控制方式分类见表1。

表1 按阀门控制方式分类

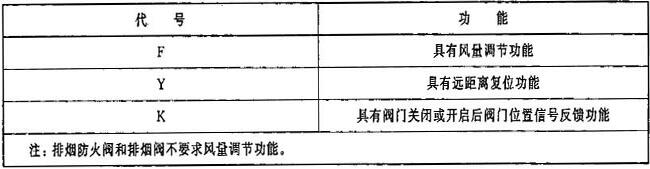

4.2 按阀门功能分类见表2。

表2 按阀门功能分类

4.3 按外形分类分为矩形阀门和圆形阀门。

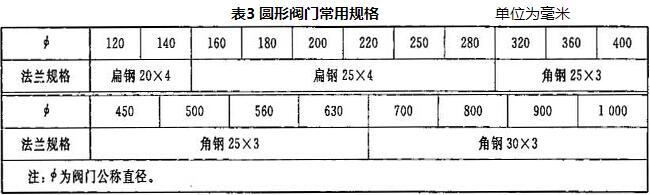

4.3.1 圆形阀门常用规格见表3。

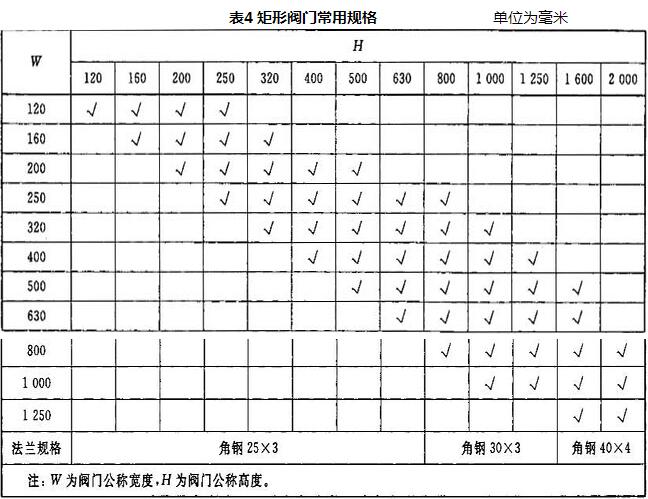

4.3.2 矩形阀门常用规格见表4。

4.4 标记

4.4.1 防火阀的名称符号为FHF。

4.4.2 排烟防火阀的名称符号为PFHF。

4.4.3 排烟阀的名称符号为PYF。

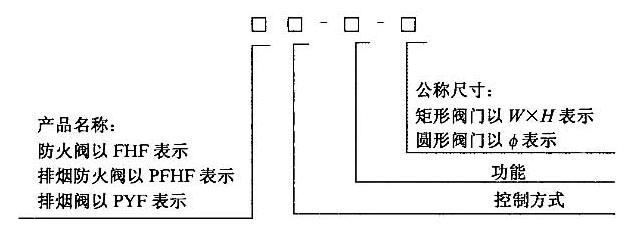

4.4.4 阀门标记为：

标记示例

示例1：FHF WSDj-F-630×500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能，公称尺寸为630mm×500mm的防火阀。

示例2：PFHF WSDc-Y-ф1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能，公称直径为1000mm的排烟防火阀。

示例3：PYF SDc-K-400×400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能，公称尺寸为400mm×400mm的排烟阀。
