附录H 分区控制阀试验程序及样品数量

H.1 试验程序说明

H.1.1 试验序号如下：

1) 外观检查(7.1)；

2) 强度试验(7.6.3)；

3) 密封试验(7.2.2)；

4) 功能试验(7.15)；

5) 工作循环试验(7.16)；

6) 局部阻力损失测试(7.17)；

7) 耐电压性能试验(7.18)；

8) 电源试验(7.19)；

9) 绝缘电阻试验(7.20)。

H.1.2 说明如下：

1) 上述试验序号在图H.1中用方框中的数字表示；

2) 圆圈中的数字为试验所需的样品数。

H.2 试验程序图

试验程序见图H.1。

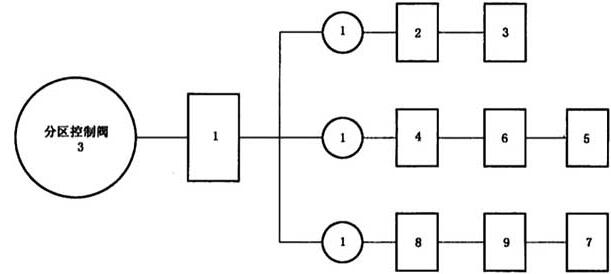

图H.1 分区控制阀试验程序图
