附录B （规范性附录）面料外层耐弯折性能试验

B.1 原理

模拟隔热服外层面料多次弯折后产生的面料损伤，测试面料的复合性能。

B.2 试样

试样应从隔热服或隔热服材料上切下，大小为300mm×300mm，按经、纬向裁剪各裁剪6块，数量一共为12块。如果切下材料的尺寸无法满足试验尺寸要求，则试样上可以含有接缝。

B.3 试验准备

选取6块试样在20℃的水中浸泡15min作为湿态试样。另6块试样作为干态试样。

B.4 试验装置

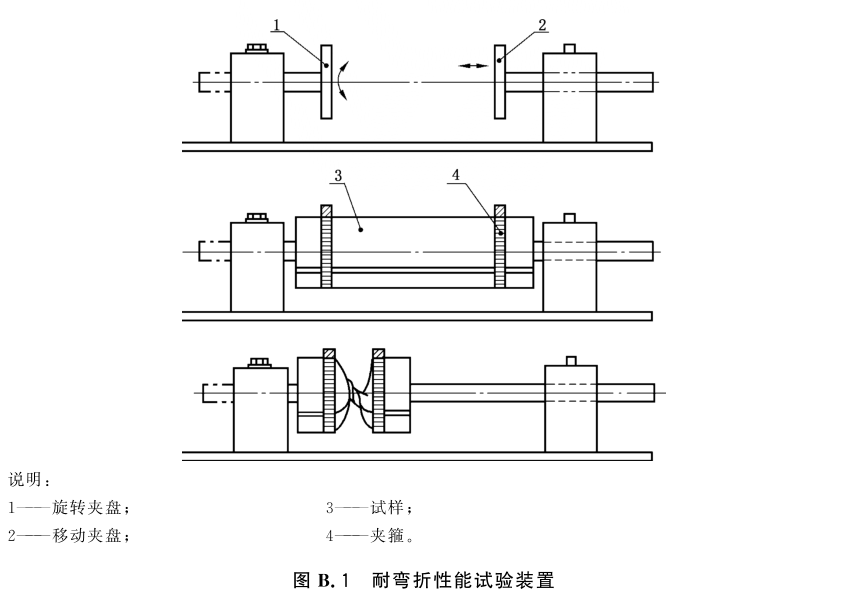

如图B.1所示，试验装置包括两块夹盘，直径为90mm±1mm，厚度为12mm±0.5mm，两块夹盘间距190mm±1mm。一块旋转夹盘可以进行双向旋转，另一块移动夹盘可以向旋转夹盘的方向进行往复移动。试验开始后旋转夹盘旋转450°±100°，同时移动夹盘前进， 完成后两块夹盘间距应为35mm±2 mm，然后旋转夹盘和移动夹盘返回初始位置。夹盘从初始位置开始运动至返回初始位置记为弯折1次，装置运行速度不应低于30次/min。

B.5 试验步骤

调整夹盘距离为190mm±1mm。用夹箍将试样的两条边牢固固定在夹盘上，反射辐射热的复合层向外。

试样共应弯折2500次。每弯折500次卸下试样，旋转90°转换装夹边，重新夹紧进行试验。应确保试样每条边都分别在旋转夹盘和移动夹盘上装夹过1次。

弯折完成后，按GB/T3923.1的规定进行断裂强力试验。

干态试样和湿态试样分别进行测试。

B.6 试验结论

以目测检查试样外观变化，并分别计算出干态和湿态试样经、纬向断裂强力，取6块试样的平均值作为检验结果。
