4 型号

4.1 型号构成

球阀的型号由类、组代号、球体密封形式代号、特征代号和DN(公称尺寸）、额定工作压力、动力驱动装置代号组成，形式如下：

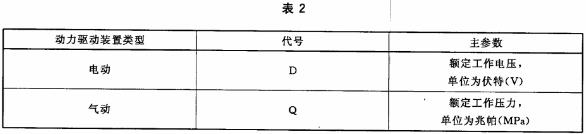

球阀密封形式代号按表1选用；DN(公称尺寸)按GB/T 1047选用；动力驱动装置代号及主参数按表2选用。

4.2 型号示例

单向密封、公称尺寸DN65、额定工作压力2.5MPa的手动消防球阀，其型号表示为FQ65/2.5。

双向密封、公称尺寸DN80、额定工作压力1.6МРа，带有额定工作压力为0.6MPa的气动驱动装置的消防球阀，其型号表示为FQS80/1.6-Q0.6。
