5 型号编制

5.1 型号编制方法

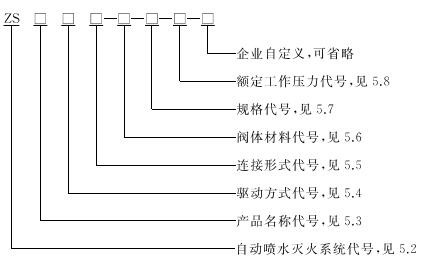

通用阀门的型号编制形式如下：

示例1：

ZSCFD1T-25-16表示：额定工作压力1.6MPa，公称直径25mm，铜合金材料，内螺纹连接，电动驱动的自动喷水灭火系统消防电磁阀。

示例2：

ZSXDF7Q-100-16表示：额定工作压力1.6MPa，公称直径100mm，球墨铸铁材料，对夹连接，手动驱动的自动喷水灭火系统消防信号蝶阀。

示例3：

ZSNF4Q-150-16表示：额定工作压力1.6MPa，公称直径150mm，球墨铸铁材料，法兰连接，手动驱动的自动喷水灭火系统消防单向阀。

5.2 系统代号

系统代号用两个大写汉语拼音“ZS”表示自动喷水灭火系统用通用阀门。

5.3 产品名称代号

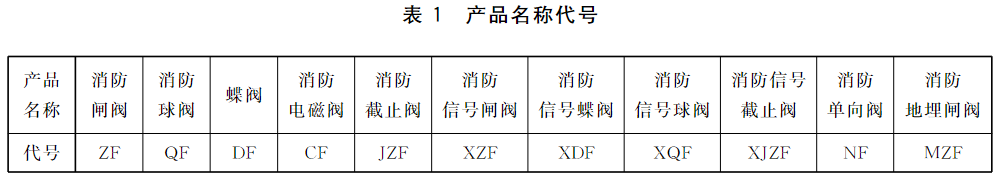

通用阀门的产品名称代号见表1。

5.4 驱动方式代号

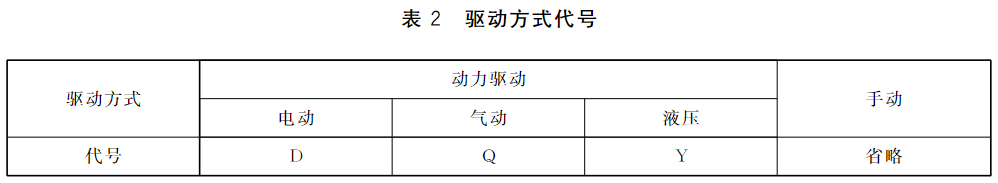

通用阀门的驱动方式代号见表2。

5.5 连接形式代号

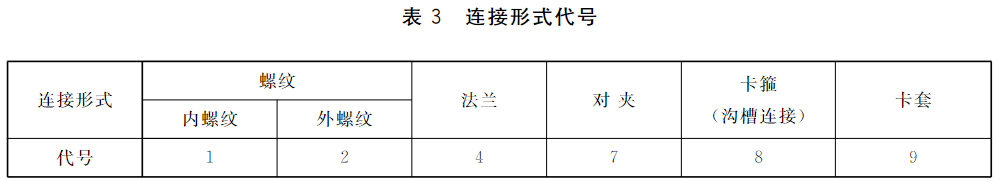

通用阀门进出口连接端的连接形式代号见表3。

5.6 阀体材料代号

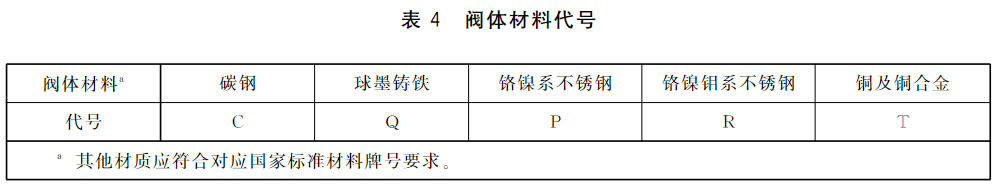

通用阀门的阀体材料代号见表4。

5.7 规格代号

通用阀门的规格代号采用以毫米（mm）为单位的公称直径数值表示。

5.8 额定工作压力代号

通用阀门的额定工作压力代号根据GB/T 1048的规定，采用以兆帕（MPa）为单位的压力值乘以10得到的数值表示。
