7.31 CMSA喷头灭火试验

7.31.1 试验空间

试验在室内进行，试验空间符合7.30.3的规定。

7.31.2 点火器

点火器符合7.30.2的规定。

7.31.3 喷头布置

应按下列要求进行：

a) 将至少49只喷头安装在配水支管上，其中K161、K242的CMSA喷头安装在DN50的支管上，K282、K363的CMSA喷头安装在DN65或更大的支管上；

b) 直立型CMSA喷头溅水盘距吊顶的距离为200mm，下垂型CMSA喷头溅水盘距吊顶的距离为300mm；

c) 试验采用双向供水，试验过程中保持压力稳定。

7.31.4 试验仪表

试验应符合下列要求：

a) 将角钢钢梁安装在吊顶下，角钢钢梁尺寸为50mm×50mm，厚度为6mm，长度为1.20m，其一平面与吊顶平面直接接触；

b) 5只热电偶埋入在与吊顶平面接触的一侧角钢中，5只热电偶间距150mm，其中中间的热电偶位于角钢钢梁的中央并处于点火器的正上方；

c) 用于记录吊顶下气体温度的热电偶距吊顶165mm、水平距离喷头50mm，在点火位置正上方的热电偶距吊顶165mm；

d) 热辐射计放置在距试验货架1.2m或2.4m(根据试验货架与目标货架的距离确定安装位置)，距地面的高度为货架高度的一半，试验时记录辐射热的数值；

e) 试验过程中使用的测量仪器及精度如下：

1) Ⅱ级K型热电偶：电极直径不超过1mm；

2) 压力传感器：准确度等级不低于1.0级；

3) 计时器：±0.1s；

4) 热辐射计：±0.1kW/m²。

7.31.5 记录的数据

试验过程中记录如下数据：

a) 钢梁温度；

b) 辐射热通量；

c) 供水压力；

d) 喷头的启动时间和数目；

e) 等效试验品的烧损数量。

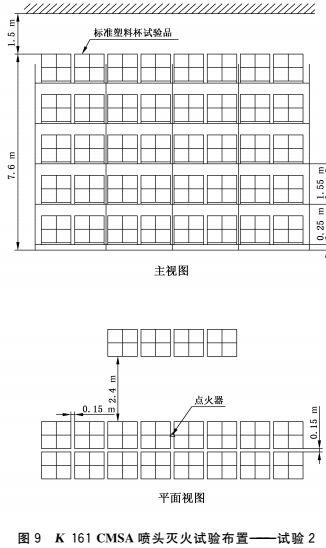

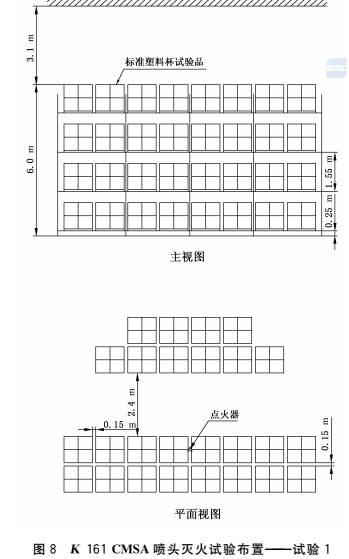

7.31.6 K161 CMSA喷头灭火试验

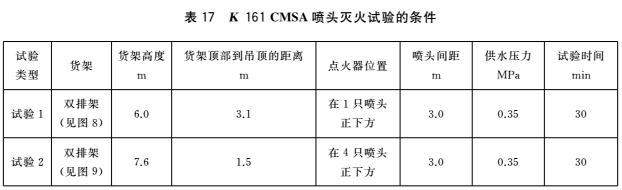

K161的CMSA喷头按表17中规定的条件进行灭火试验。

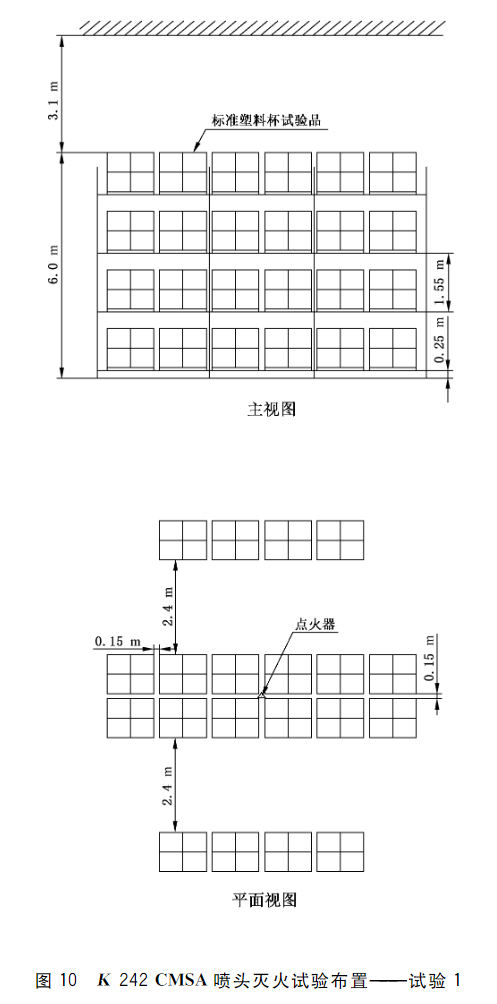

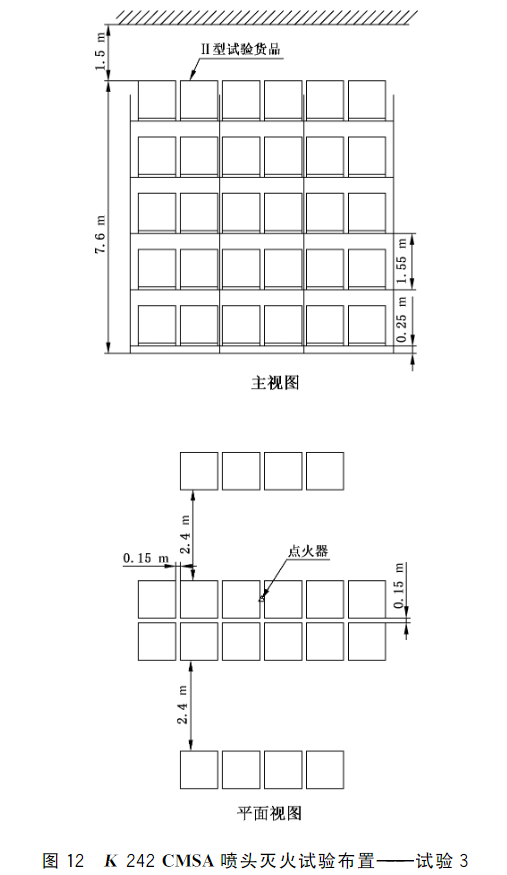

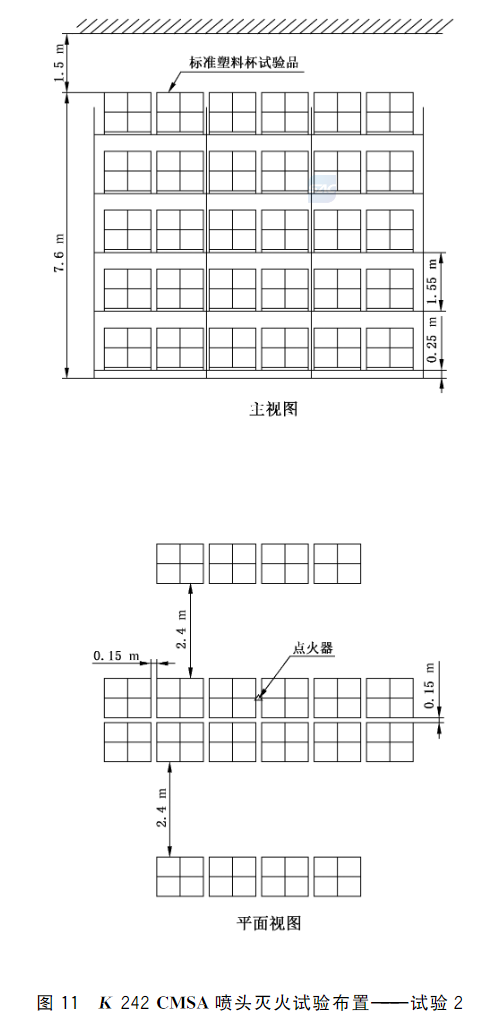

7.31.7 K242 CMSA喷头灭火试验

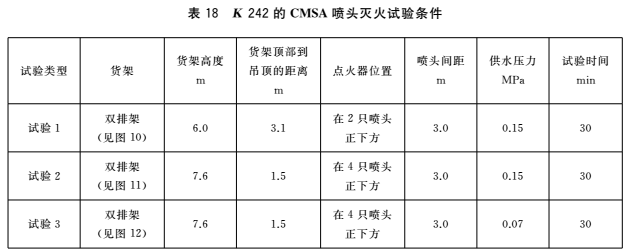

K242的CMSA喷头按表18中规定的条件进行灭火试验。

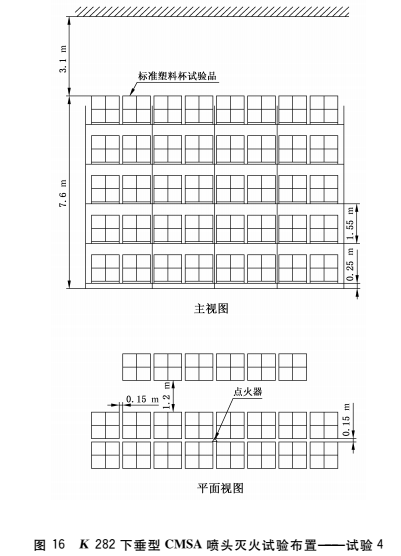

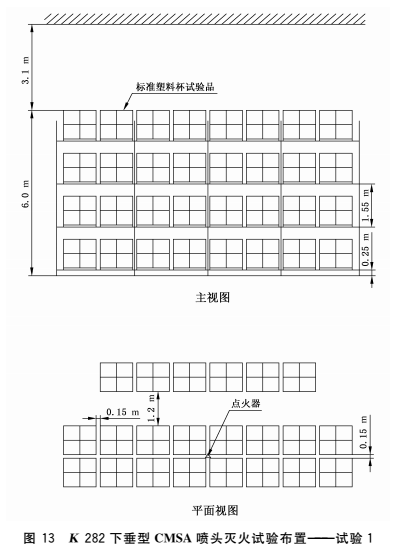

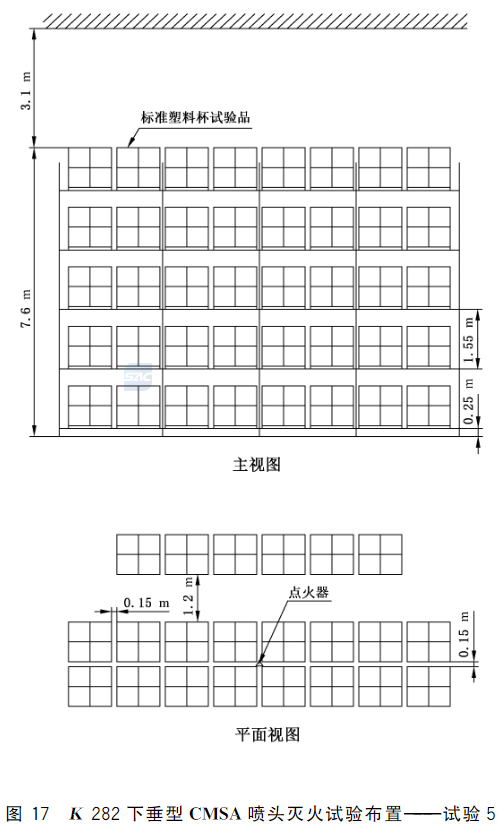

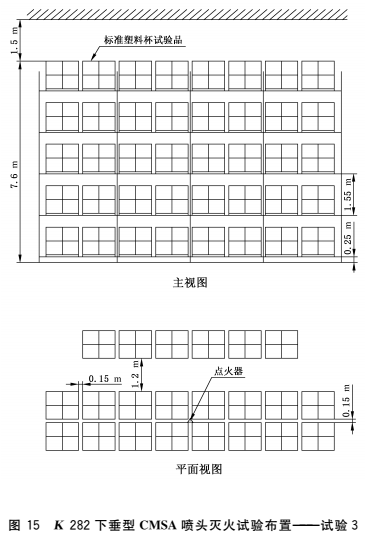

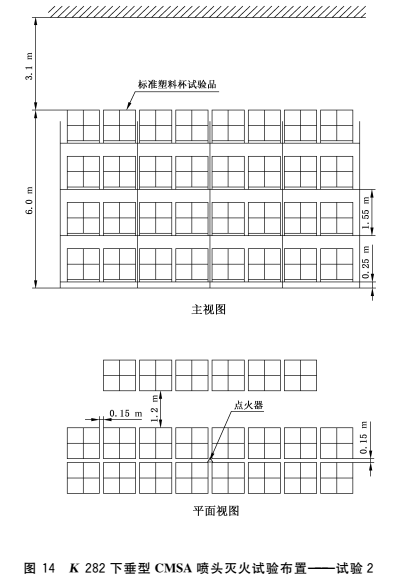

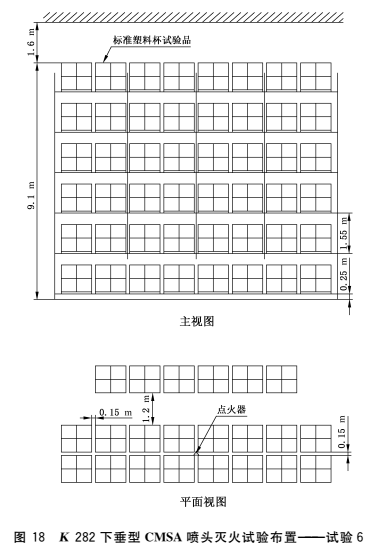

7.31.8 K282下垂型CMSA喷头灭火试验

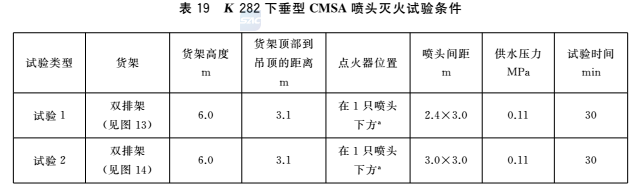

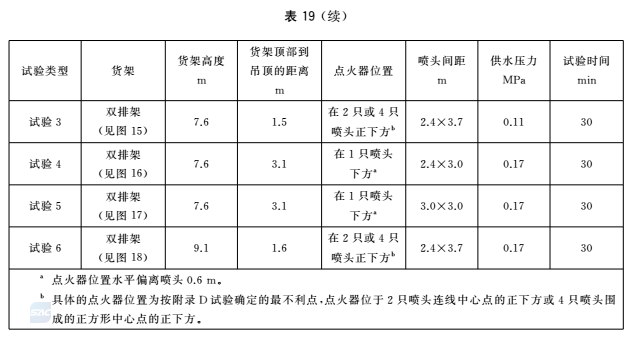

K282的下垂型CMSA喷头按表19中规定的条件进行灭火试验。

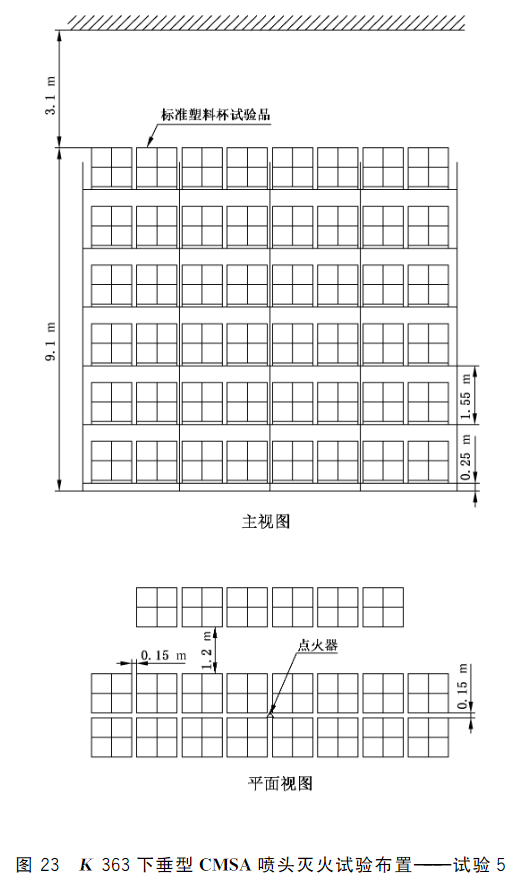

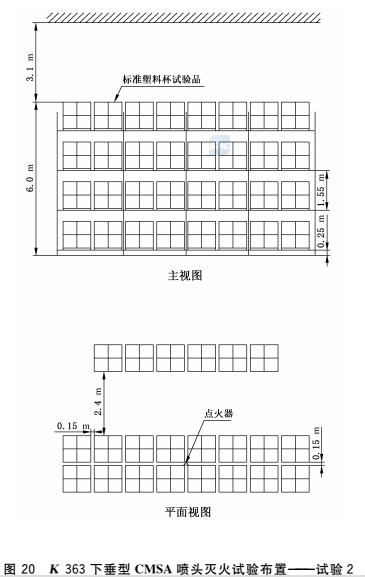

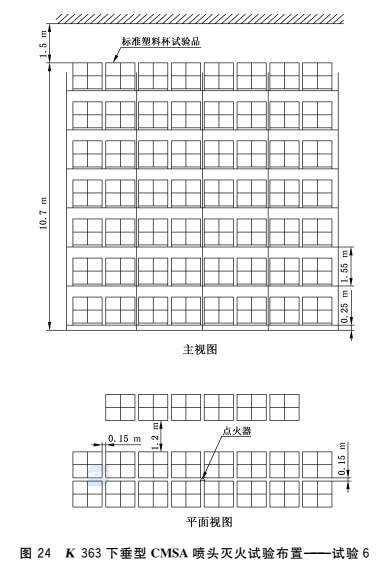

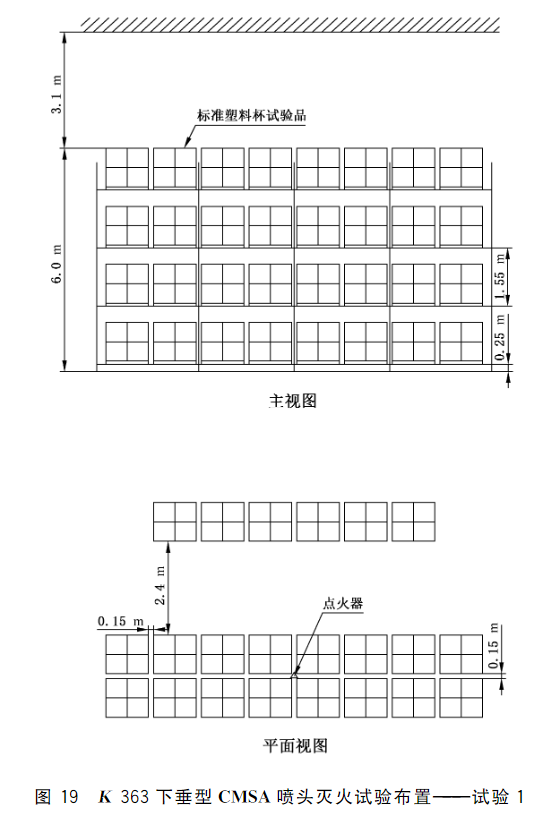

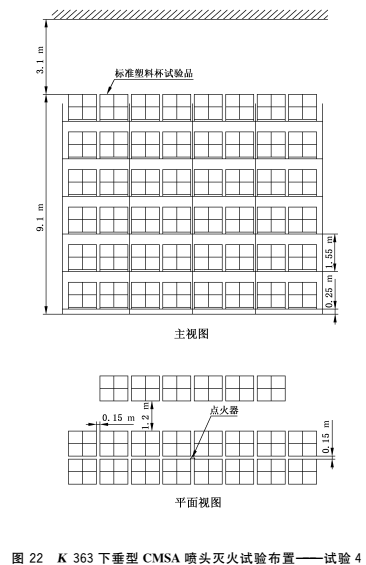

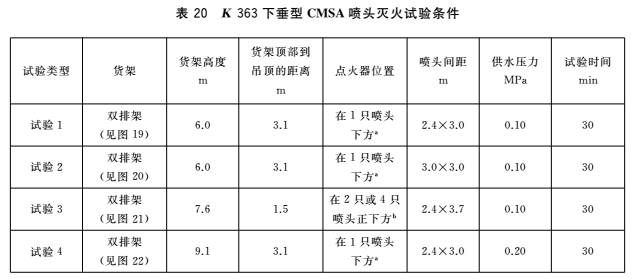

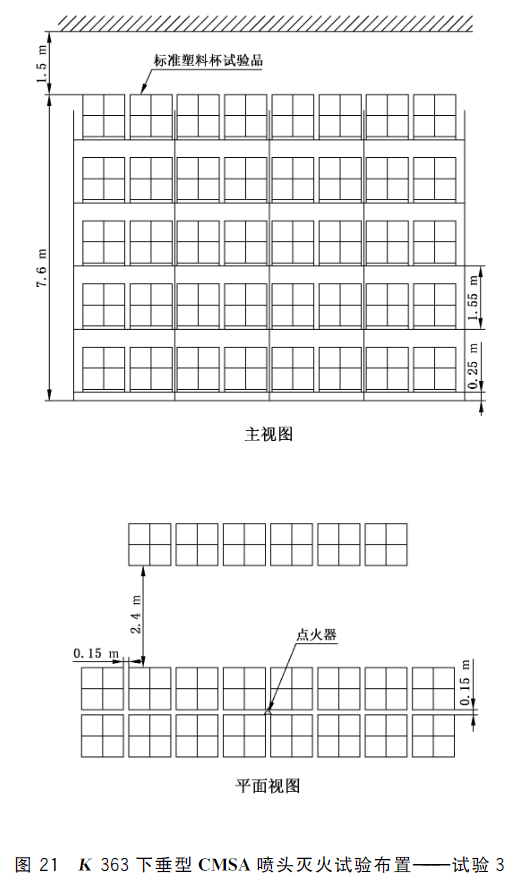

7.31.9 K363下垂型CMSA喷头灭火试验

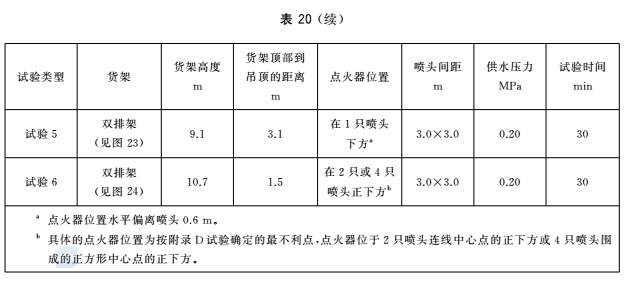

K363的下垂型CMSA喷头按表20中规定的条件进行灭火试验。

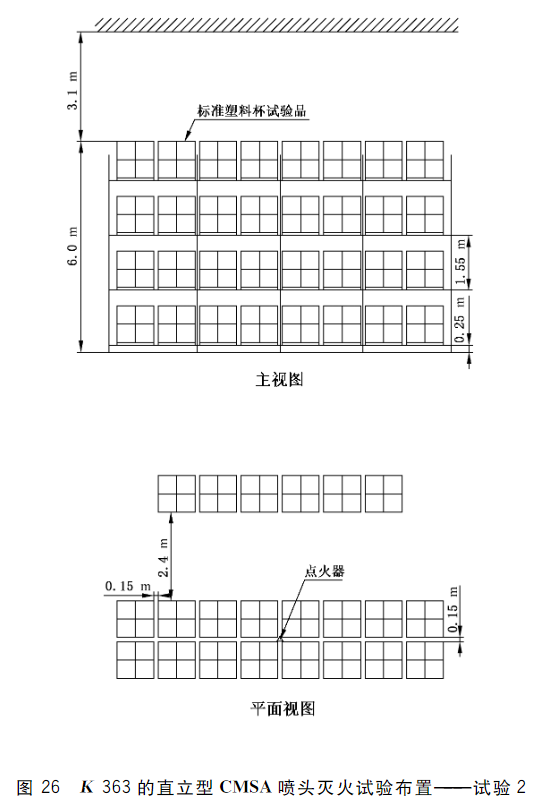

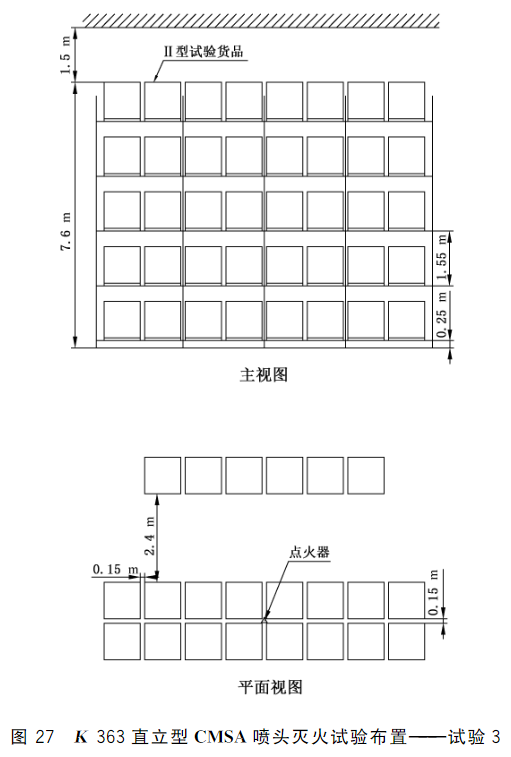

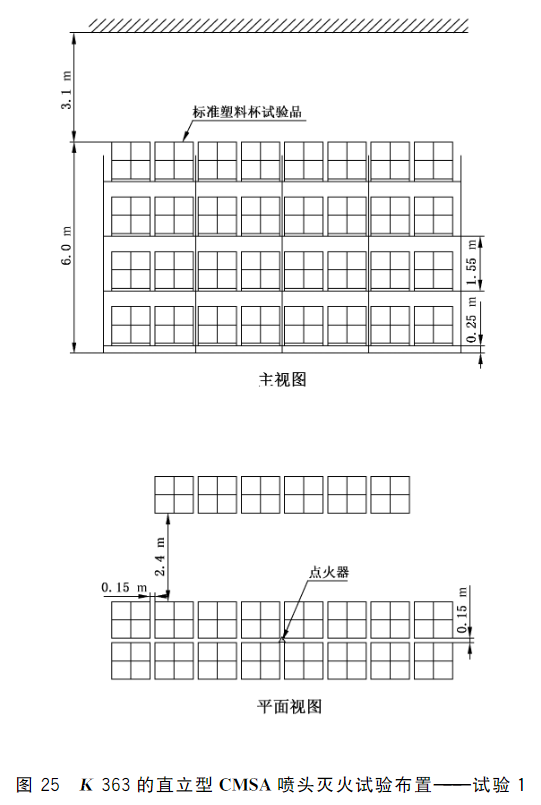

7.31.10 K363直立型CMSA喷头灭火试验

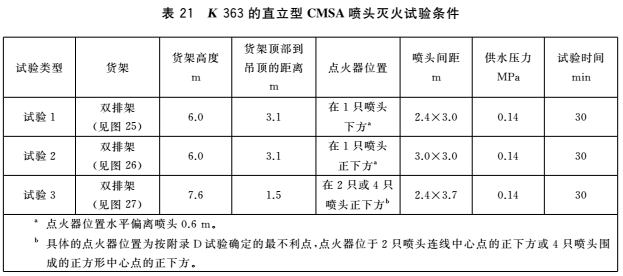

K363的直立型CMSA喷头按表21中规定的条件进行灭火试验。
