附录A 可燃气体探测器报警历史记录读取装置
A.1 一般规定
A.1.1 将可燃气体探测器报警历史记录读取装置（以下简称读取装置）与家用可燃气体探测器的报警历史记录读取接口连接，能读取探测器内部的各类报警历史记录。
A.1.2 通信接口应采用四线制，探测器内部具有接口标识或防反接措施。
A.2 物理特性
A.2.1 电气特性

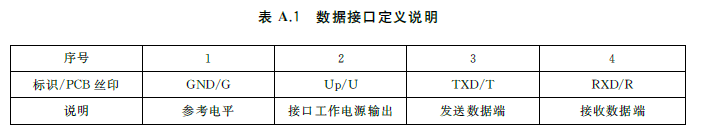

探测器内部的读取接口使用2.54mm间距的四针单排排针，排针的1号~4号位定义说明如表A.1所示。
A.2.2 电平规定

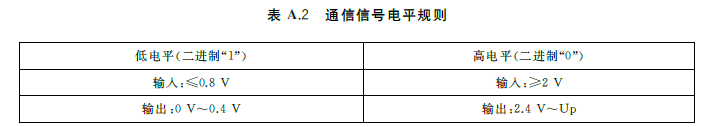

读取接口采用TTL负逻辑串行通信信号电平，通信信号电平规则如表A.2所示。
A.2.3 工作电源
读取接口的工作电源由探测器提供，电源在3.0V~5.5V直流电压范围，工作电流不小于30mA。
A.3 通信协议
A.3.1 通信方式
读取装置或可燃气体报警控制器与探测器采用主从站、半双工通讯方式，读取装置或可燃气体报警控制器为主站，探测器为从站。
A.3.2 数据传输
A.3.2.1 传输响应
数据传输过程以主站向从站发出请求命令帧开始，从站接收到命令后作出响应。收到命令帧后的响应延时在30ms~100ms范围，字节之间停顿时间不大于30ms。
A.3.2.2 差错控制
字节校验为偶校验，帧校验为纵向信息校验和，接收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息帧，不予响应。
A.3.2.3 通信速率
标准通信速率为4800bps，其他通讯速率由制造商规定。
A.3.3 字节格式
每字节含8位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位（1），共11位。传输序列如图A.1所示。其中，D0是字节的最低有效位，D7是字节的最高有效位。传输顺序为先低位、后高位。
A.3.4 帧格式
A.3.4.1 数据帧定义

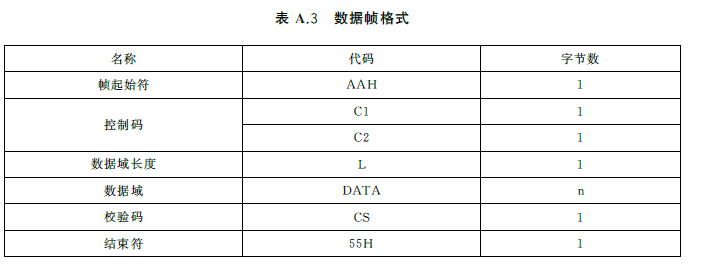

数据帧是传送信息的基本单元，数据帧格式如表A.3所示。
A.3.4.2 帧起始符
标识一帧信息的开始，其值为AAH=10101010B 。
A.3.4.3 控制码C1、C2

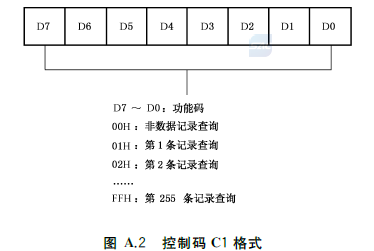

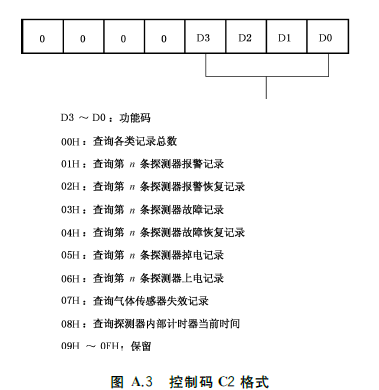

控制码C1格式如图A.2所示。控制码C2格式如图A.3所示。
A.3.4.4 数据域长度L
L为数据域的字节数，L=0表示无数据域。
A.3.4.5 数据域DATA
数据域包括数据标识等信息，其结构内容随控制码的功能而改变。
A.3.4.6 校验码CS
从帧起始符开始到校验码之前所有字节的和的模256，即各字节不计超过255的溢出值的二进制算术和。
A.3.4.7 结束符
标识一帧信息的结束，其值为55H=01010101B。
A.3.5 数据读取
A.3.5.1 主站请求帧（1）
用于请求查询各类记录的总数。控制码为C1=00H、C2=00H，请求帧格式如图A.4所示。
A.3.5.2 从站应答帧（1）

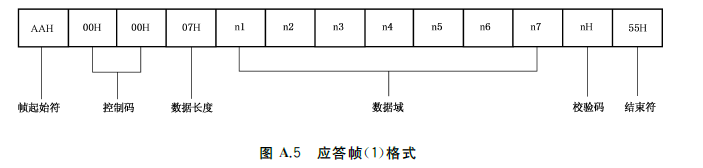

控制码为C1=00H、C2=00H，数据域长度L=07H。应答帧格式如图A.5所示。
在从站应答帧（1）中：
a）n1：探测器报警记录总数；
b）n2：探测器报警恢复记录总数；
c）n3：探测器故障记录总数；
d）n4：探测器故障恢复记录总数；
e）n5：探测器掉电记录总数；
f）n6：探测器上电记录总数；
g）n7：气体传感器失效记录。
A.3.5.3 主站请求帧（2）
用于请求查询第n条探测器报警记录。控制码为C1=nH、C2=01H，请求帧格式如图A.6所示。
A.3.5.4 从站应答帧（2）

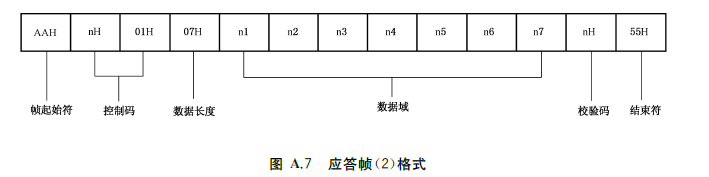

控制码为C1=nH、C2=01H，数据域长度L=07H。应答帧格式如图A.7所示。
在从站应答帧（2）中
a）n1：第n条探测器报警记录；
b）n2~n3：年；
c）n4：月；
d）n5：日；
e）n6：时；
f）n7：分。
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
在年字节格式中：
a）n2：十六进制年数据的高字节；
b）n3：十六进制年数据的低字节。
示例：2013年由十六进制表示为07DDH,n2=0×07、n3=0×DD。
A.3.5.5 主站请求帧（3）
用于请求查询第n条探测器报警恢复记录。控制码为C1=nH、C2=02H，请求帧格式如图A.13所示。
A.3.5.6 从站应答帧（3）

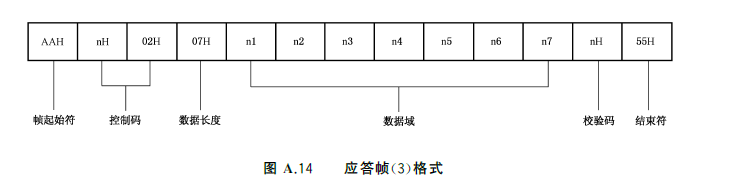

控制码为C1=nH、C2=02H，数据域长度L=07H。应答帧格式如图A.14所示。
在从站应答帧（3）中：
a）n1：第n条探测器报警恢复记录；
b）n2~n3：年；
c）n4：月；
d）n5：日；
e）n6：时；
f）n7：分。
年、月、日、时、分字节格式分别如图A.8～图A.12所示
A.3.5.7 主站请求帧（4）
用于请求查询第n条探测器故障记录。控制码为C1=nH；C2=03H，请求帧格式如图A.15所示。
A.3.5.8 从站应答帧（4）

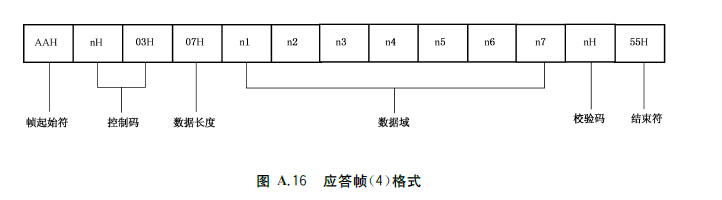

控制码为C1=nH、C2=03H，数据域长度：L=07H。应答帧格式如图A.16所示。
在从站应答帧（4）中
a）n1：第n条探测器故障记录；
b）n2~n3：年；
c）n4：月；
d）n5：日；
e）n6：时；
f）n7：分
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
A.3.5.9 主站请求帧（5）
用于请求查询第n条探测器故障恢复记录。控制码为C1=nH、C2=04H，请求帧格式如图A.17所示。
A.3.5.10 从站应答帧（5）

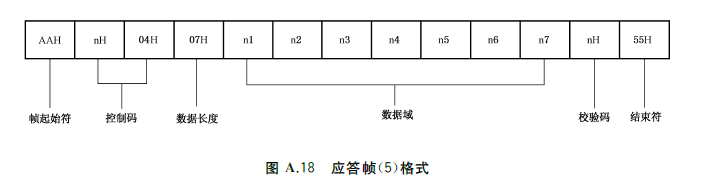

控制码为C1=nH、C2=04H，数据域长度L=07H。应答帧格式如图A.18所示。
在从站应答帧（5）中：
a）n1：第n条探测器故障恢复记录；
b）n2~n3：年；
c）n4：月；
d）n5：日
e）n6：时；
f）n7：分
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
A.3.5.11 主站请求帧（6）
用于请求查询第n条探测器掉电记录。控制码为C1=nH、C2=05H，请求帧格式如图A.19所示。
A.3.5.12 从站应答帧 （6）

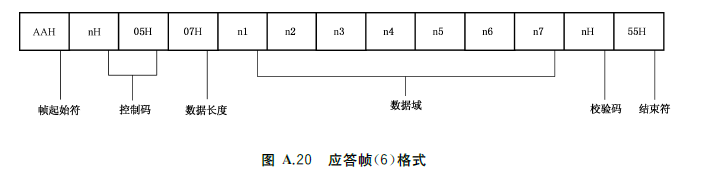

控制码为C1=nH、C2=05H，数据域长度L=07H。应答帧格式如图A.20所示。
在从站应答帧（6）中：
a）n1：第n条探测器掉电记录
b）n2~n3：年；
c）n4：月；
d）n5：日；
e）n6：时
f）n7：分。
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
A.3.5.13 主站请求帧（7）
用于请求查询第n条探测器上电记录。控制码为C1=nH、C2=06H，请求帧格式如图A.21所示。
A.3.5.14 从站应答帧（7）

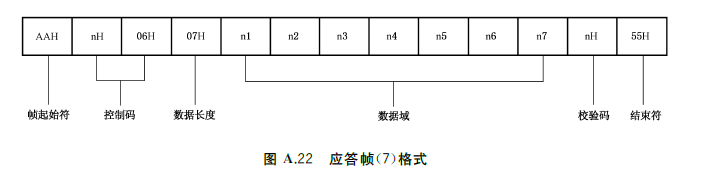

控制码为C1=nH、C2=06H，数据域长度L=07H。应答帧格式如图A.22所示。
在从站应答帧（7）中：
a）n1：第n条探测器上电记录；
b）n2～n3：年；
c）n4：月；
d）n5：日；
e）n6：时；
f）n7：分。
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
A.3.5.15 主站请求帧（8）

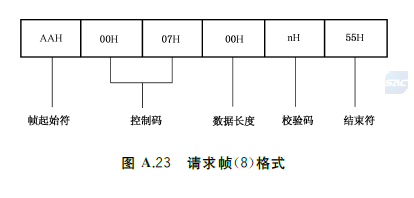

用于请求查询气体传感器失效记录。控制码为C1=00H、C2=07H，请求帧格式如图A.23所示。
A.3.5.16 从站应答帧（8）

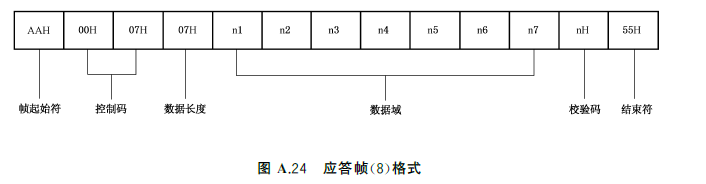

控制码为C1=00H、C2=07H，数据域长度L=07H。应答帧格式如图A.24所示。
在从站应答帧（8）中
a）n1：气体传感器失效标志。0表示气体传感器未失效，失效日期时间均为0。1表示气体传感器失效，n2~n7为传感器失效的日期时间；
b）n2~n3：年；
c）n4：月；
d）n5：日；
e）n6：时；
f）n7：分。
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
A.3.5.17 主站请求帧（9）
用于请求查询探测器内部计时器当前时间。控制码为C1=00H、C2=08H，请求帧格式如图A.25所示。
A.3.5.18 从站应答帧（9）

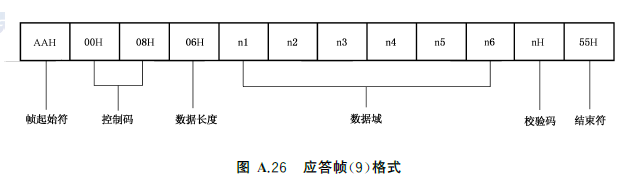

控制码为C1=00H、C2=08H，数据域长度L=06H。应答帧格式如图A.26所示。
在从站应答帧（9）中：
a）n1~n2：年；
b）n3：月；
c）n4：日；
d）n5：时；
e）n6：分。
年、月、日、时、分字节格式分别如图A.8~图A.12所示。
