附录A （资料性附录）附框安装要求及典型安装节点示意

A.1 一般规定

A.1.1 附框生产企业应提供详细的附框安装作业指导书。

A.1.2 附框安装不应采用边砌口边安装的施工方法。

A.1.3 有避雷设计要求时，应考虑与建筑避雷网的连接方案。

A.2 安装要求

A.2.1 施工准备

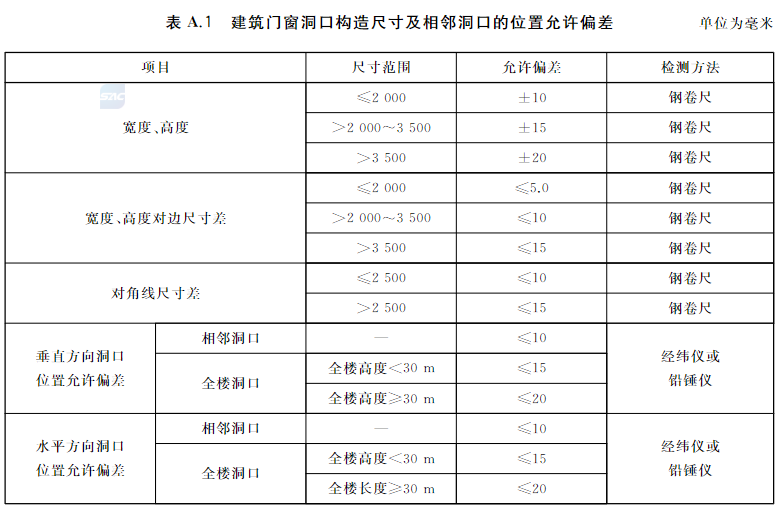

A.2.1.1 复核建筑门窗洞口构造尺寸，洞口宽、高构造尺寸及相邻洞口的位置允许偏差见表A.1。

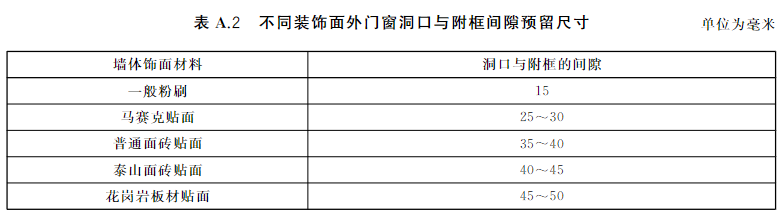

A.2.1.2 当外墙有装饰时，外门窗洞口应根据表A.2不同装饰面进行尺寸扣减。当扣减尺寸影响采光要求时，应以表A.2中一般粉刷为基准，对附框外侧部分的墙体按表A.2对应墙体饰面材料间隙尺寸预留。

A.2.1.3 检查附框的装配质量及外观质量，当有变形或表面损伤时，应进行整修。

A.2.1.4 安装所需的机具、辅助材料和安全设施，应齐全可靠。

A.2.2 方式及要求

A.2.2.1 附框安装方式分为后置式和预埋式两种。

A.2.2.2 后置式附框（石墨聚苯附框除外）安装应满足下列要求：

a）附框安装宜在室内粉刷或室外粉刷、找平、刮糙等湿作业完工前进行；

b）复核洞口尺寸和附框尺寸，非混凝土墙体时应确认预埋混凝土砌块的位置；

c）用木楔将附框四边临时固定，应调整附框的垂直度、水平度、进出位并符合相关规程规定的尺寸偏差要求；

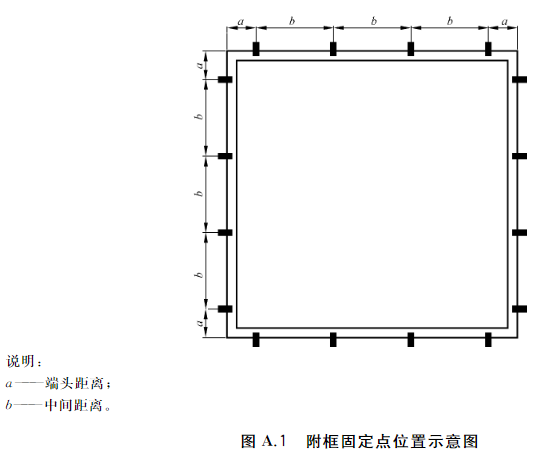

d）附框固定点位置应满足：距角部的距离a不应大于150mm，其余部位的间距b不应大于500mm，示意图见图A.1；

e）连接件与附框固定用螺钉公称直径不宜小于4mm，连接件与墙体固定形式依据墙体类型合理选用射钉或膨胀螺栓；当附框与墙体采用膨胀螺栓固定时，螺栓公称直径不宜小于8mm；

f）在附框周边与墙体接缝处，宜用微膨胀防水砂浆寨缝密实；

g）有特殊防水材料处理的，应与附框涂布或粘接均匀、牢固、可靠。

A.2.2.3 后置式附框（石墨聚苯附框）安装应满足下列要求：

a）根据洞口尺寸及门窗与结构墙体的位置关系，确定出附框的安装位置；

b）较宽的洞口需要对附框型材进行延长，使用专用密封胶将两根或多根型材进行连接；

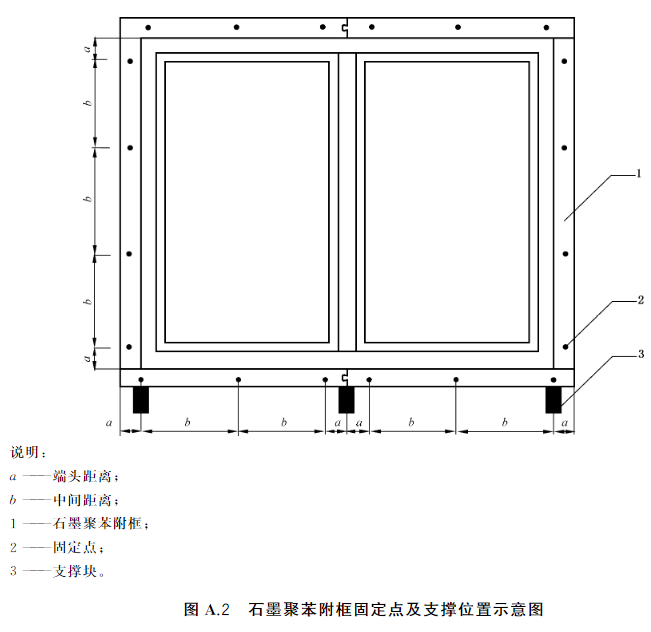

c）较宽的附框安装时宜在端部和型材拼接位置增加支撑块；固定点距端部距离a不应大于100mm，中间固定点距离b不应大于800mm，安装示意图见图A.2。

A.2.2.4 预埋式附框安装应满足下列要求：

a）检查附框（石墨聚苯附框除外）规格尺寸应符合设计要求；

b）先在附框外侧安装预埋钢筋，预埋钢筋直径不应小于6mm，长度不应小于100mm，钢筋一端宜与20mm×20mm×4mm带孔镀锌钢片（和附框连）焊接，另一端弯钩；

c）混凝土墙板制模时，应根据设计要求及附框规格确定准确位置；

d）混凝土浇注前应检查附框安装尺寸，采用非金属模板时应在附框高、宽方向用辅助框或木板条做辅助支撑；

e）当混凝土强度达到要求后可拆除附框内辅助支撑，并检查附框最终尺寸是否符合本标准表3的要求。

A.2.3 附框安装后尺寸允许偏差

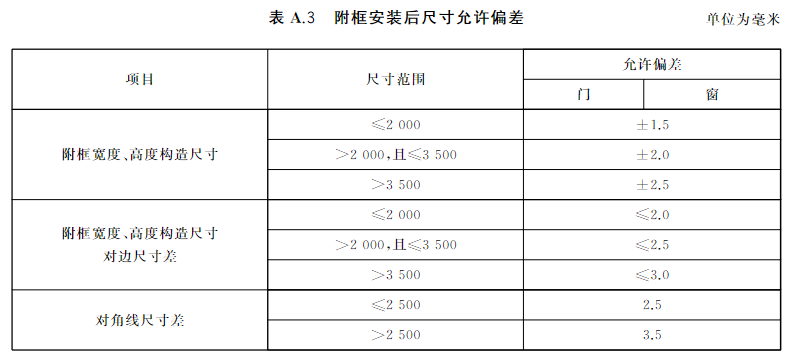

附框安装后尺寸允许偏差应符合表A.3的规定。

A.3 典型安装节点示意

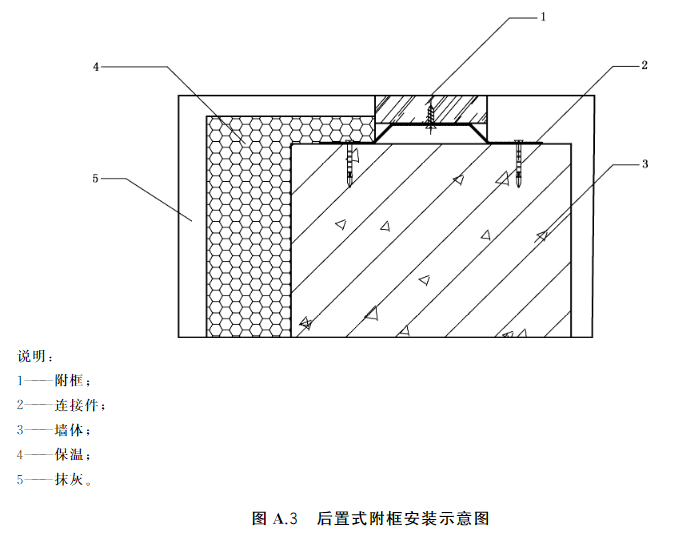

A.3.1 后置式附框安装节点示意见图A.3。

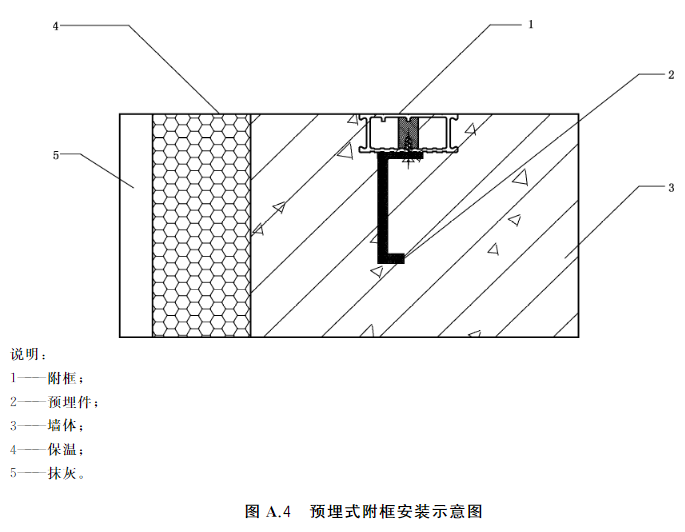

A.3.2 预埋式附框安装节点示意见图A.4。

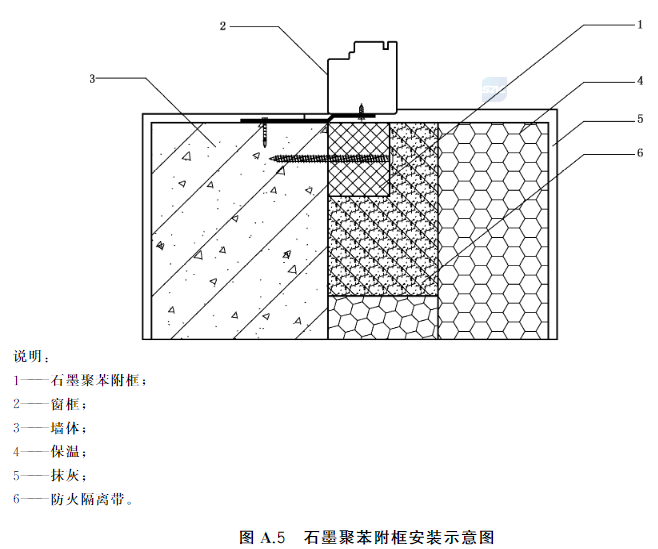

A.3.3 石墨聚苯附框安装节点示意见图A.5。
