附录D （规范性附录）木塑、玻纤增强塑料、钢塑复合附框高低温反复尺寸变化率试验方法

D.1 目的

确定附框型材抵抗温度反复变化的能力。

D.2 试验设备

高低温环境试验箱（配有激光测距装置），恒温灵敏度±1℃，温度范围-30℃~100℃；激光测距装置的精度不应低于0.02mm，长度范围（1000±20）mm。

D.3 试样制备

从3根附框型材上各截取长度为（1000±5）mm的试件1个，切口应平整并与型材可视面垂直。

D.4 试验步骤

D.4.1 将试件在（23±2）℃下进行状态调节不少于24h。

D.4.2 用脱脂纱布蘸少许乙醇将试件表面探净晾干，将试件放置于温度稳定在23℃的高低温环境试验箱中，使用激光测距功能对试件的初始长度进行测量，记为L0。

D.4.3 在1h内降温到-20℃，保持1h，再在1h内升温到60℃，保持1h，此为第一个循环，时间为4h。

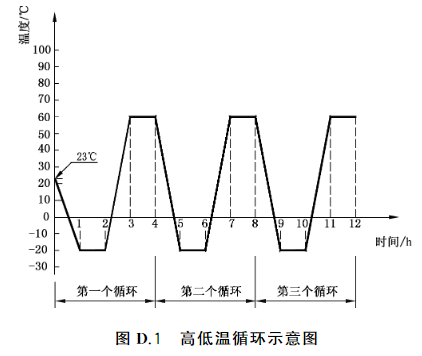

D.4.4 再进行第二个和第三个高低温循环，三个循环总时间为12h，见图D.1。

D.4.5 循环过程中使用试验箱自动记录每个试件长度变化值，并取最大值为△L。

D.5 结果和表示

D.5.1 高低温反复尺寸变化率应按式（D.1）计算，精确至小数点后一位。

式中：

R——试件的尺寸变化率；

△L——试件的尺寸变化，单位为毫米（mm）；

L——试件在试验前的尺寸，单位为毫米（mm）。

D.5.2 高低温反复尺寸变化率为取三个试件的变化率最大值。
