附录A （资料性附录）系统文件描述示例

A.1 系统描述

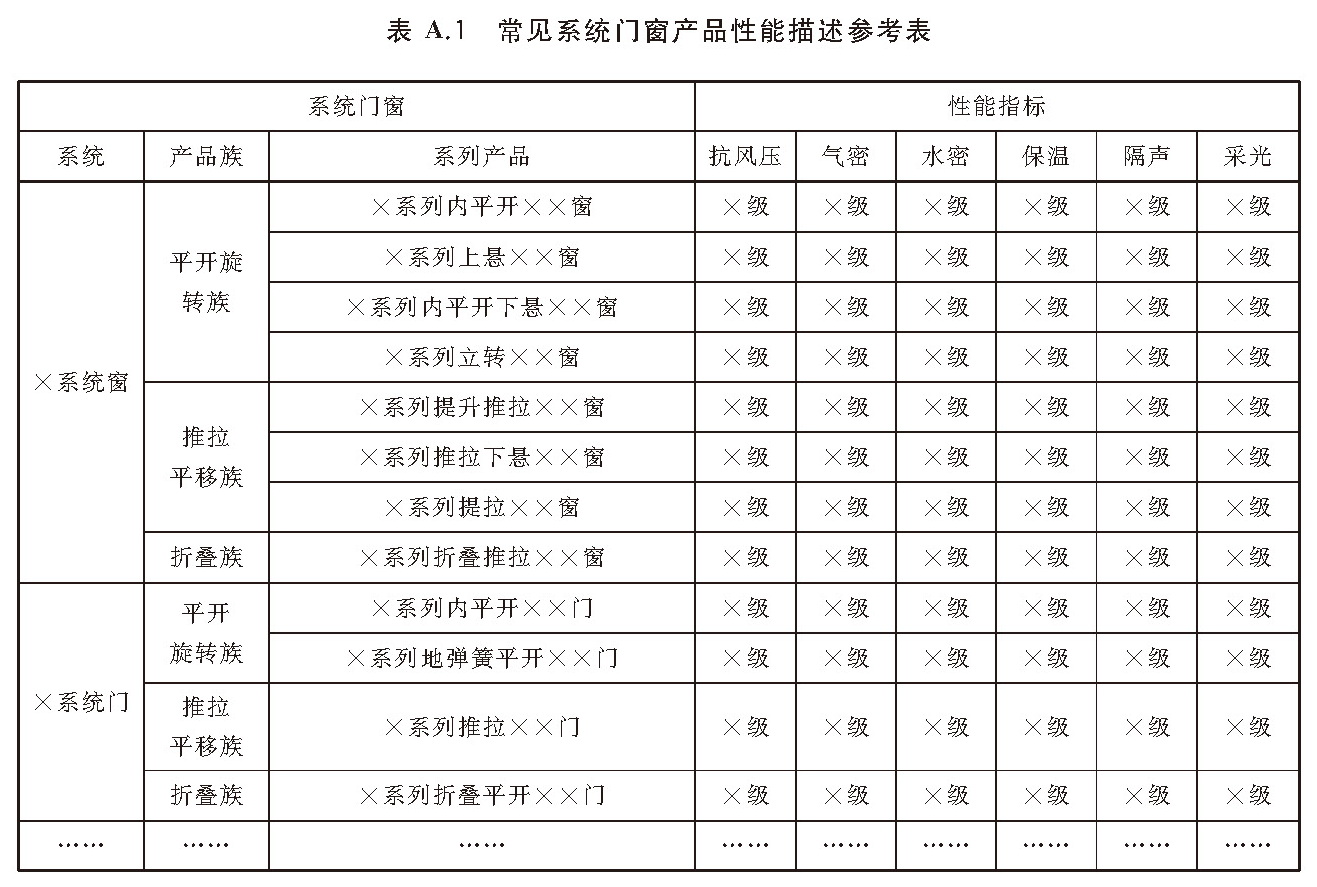

A.1.1 常见系统门窗产品及性能描述参考表见表A.1。

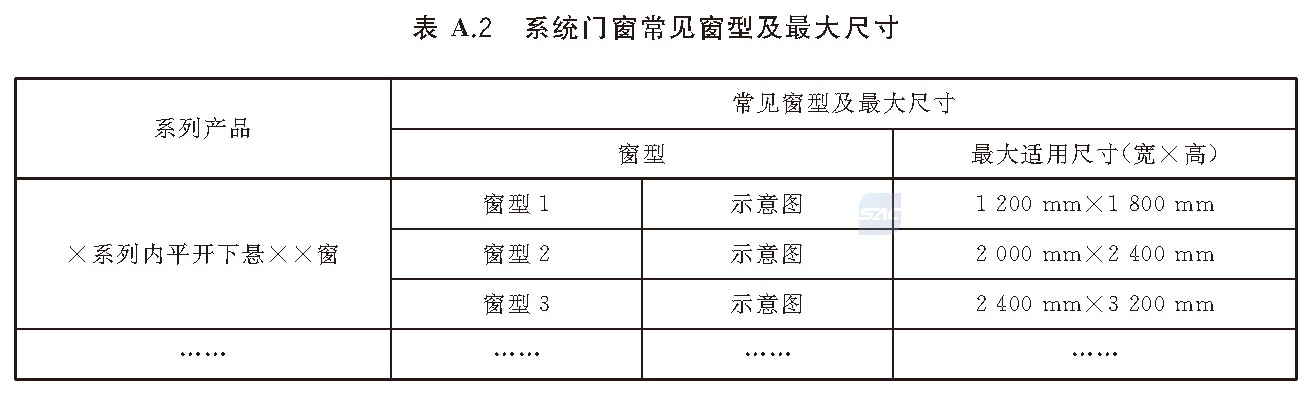

A.1.2 系统门窗常见窗型及最大尺寸见表A.2。

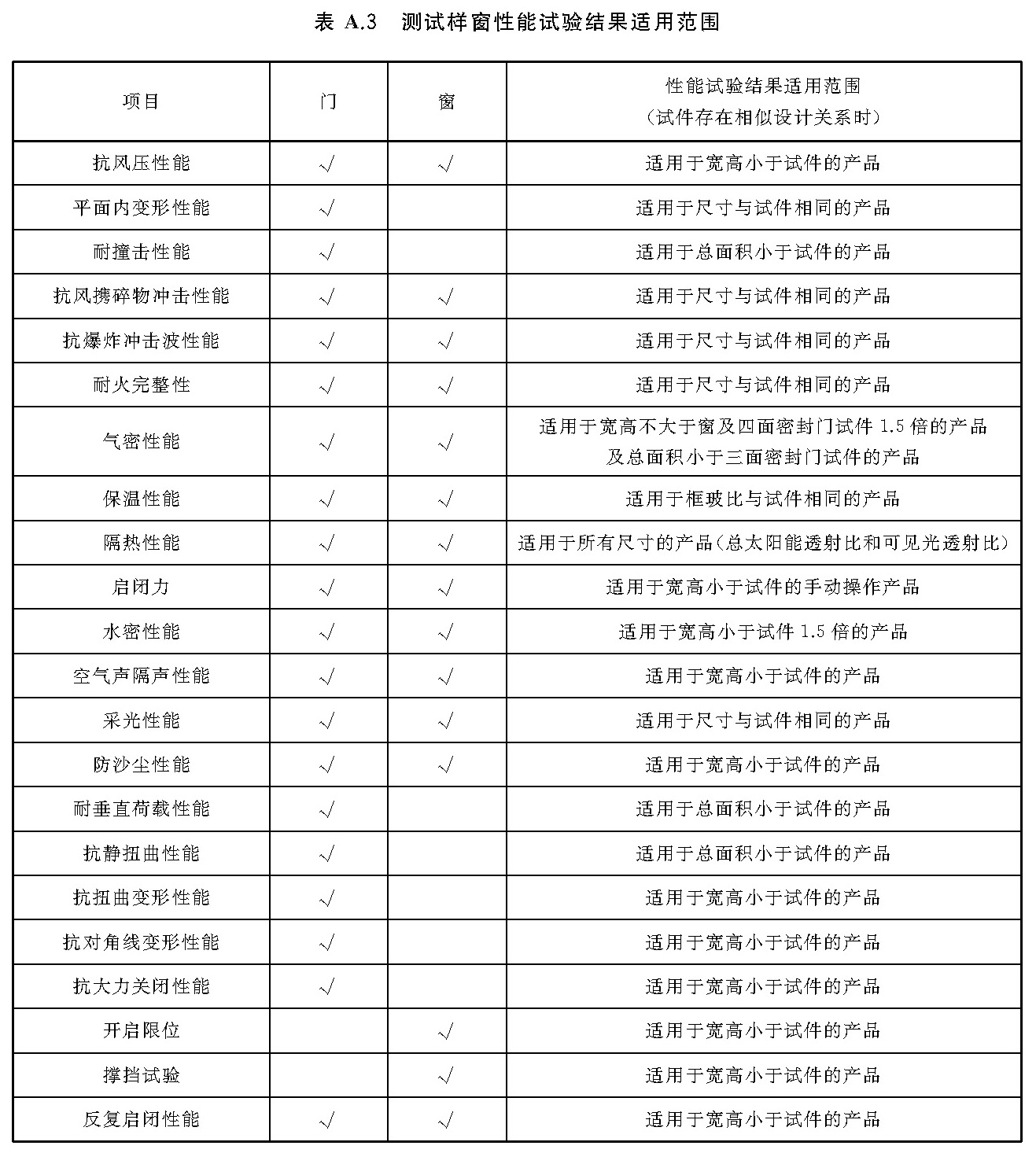

A.1.3 测试样窗性能试验结果适用范围应符合GB/T31433的规定，见表A.3。

A.2 子系统描述

A.2.1 杆件子系统描述

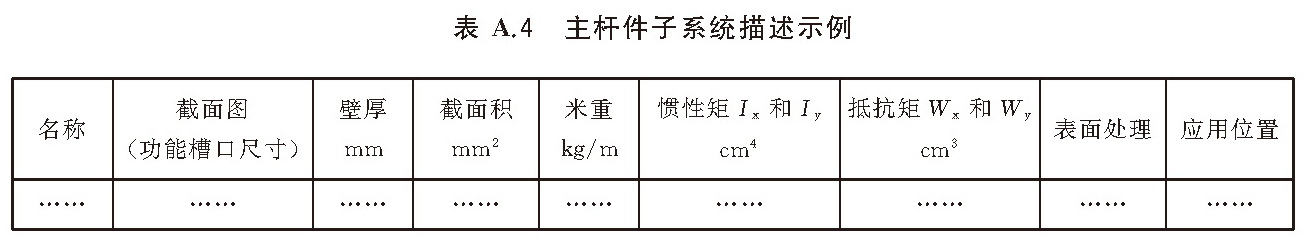

A.2.1.1 主杆件子系统描述示例见表A.4。

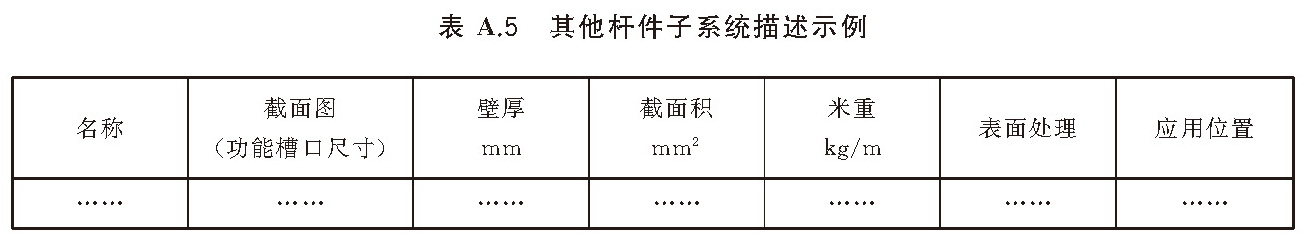

A.2.1.2 其他杆件子系统描述示例见表A.5。

A.2.2 面板子系统描述

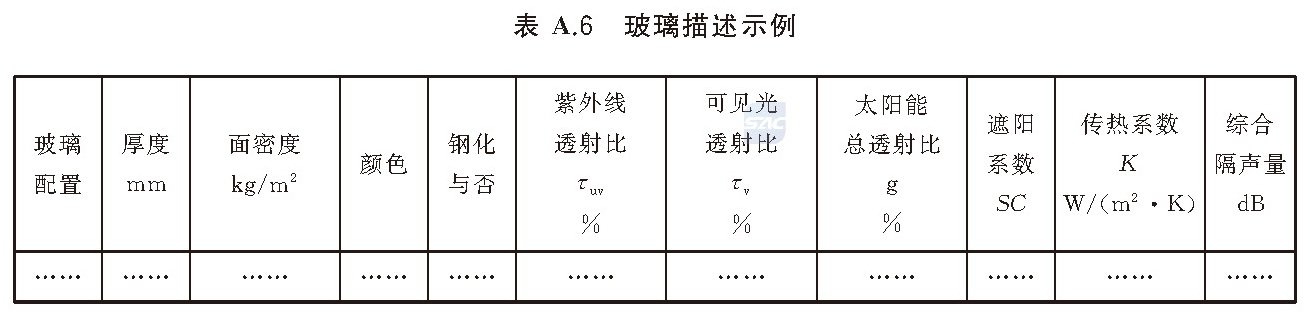

A.2.2.1 面板子系统描述以玻璃为例，玻璃描述示例见表A.6。

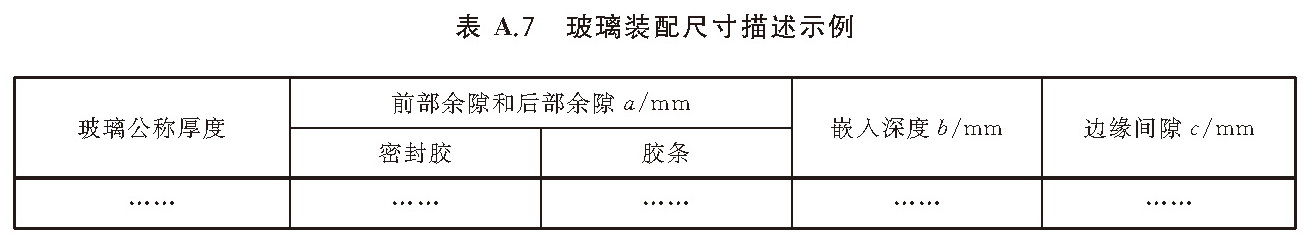

A.2.2.2 面板装配尺寸描述以玻璃为例，玻璃装配尺寸描述示例见表A.7。

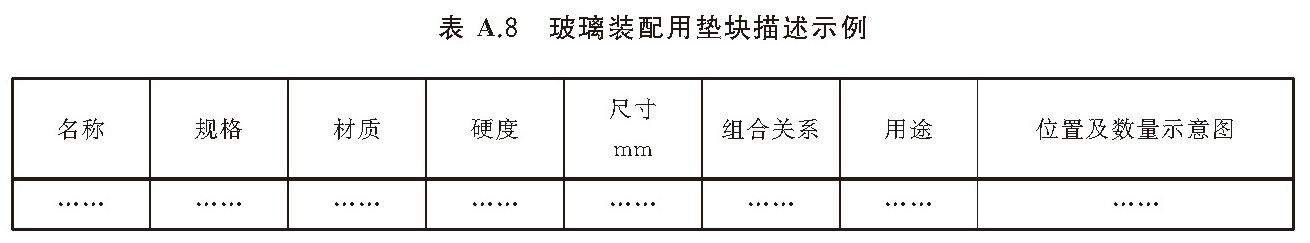

A.2.2.3 玻璃装配用垫块描述示例见表A.8。

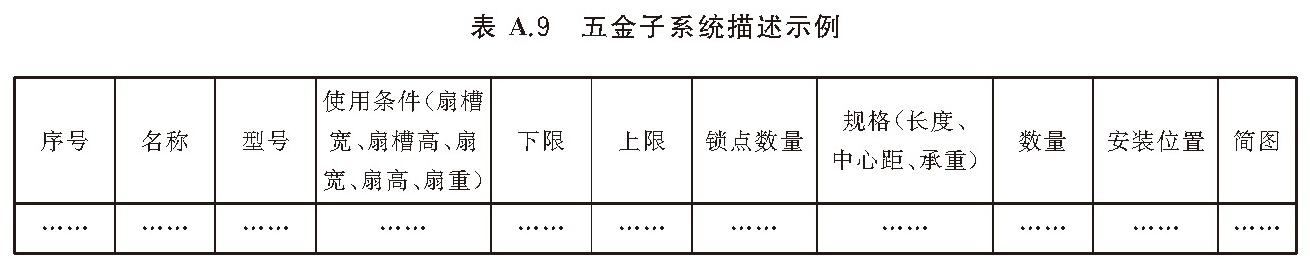

A.2.3 五金子系统描述示例见表A.9。

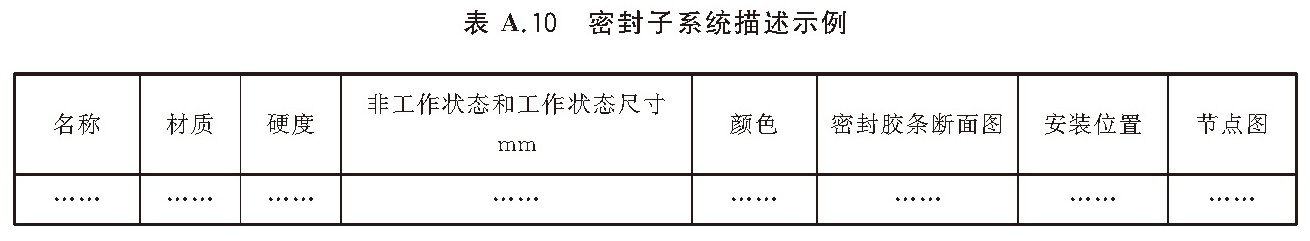

A.2.4 密封子系统描述示例见表A.10。

A.3 加工工艺描述

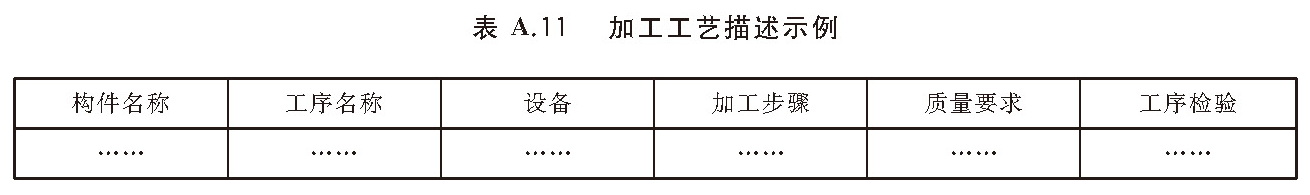

加工工艺流程采用流程图描述，关键工序描述示例见表A.11。

A.4 安装工法描述

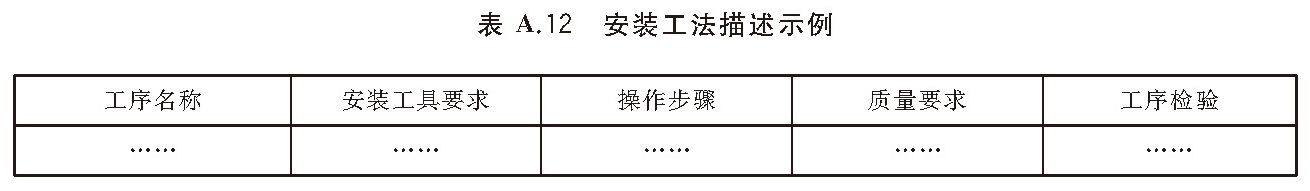

安装工艺流程采用流程图描述，关键工序描述示例见表A.12。

A.5 保养维护描述示例

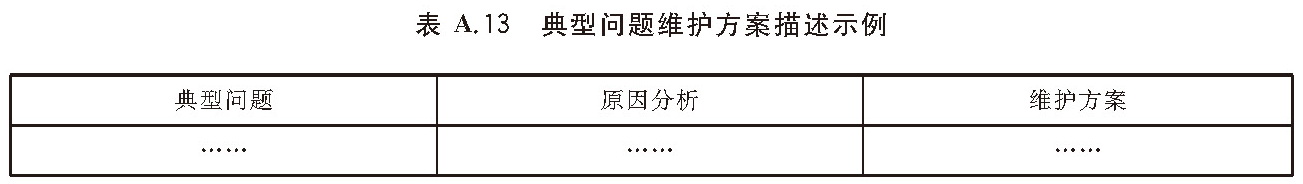

正常使用操作要点应以图示形式表示；典型问题维护方案示例见表A.13。
