附录E（规范性） 虹吸雨水斗局部阻力系数试验装置

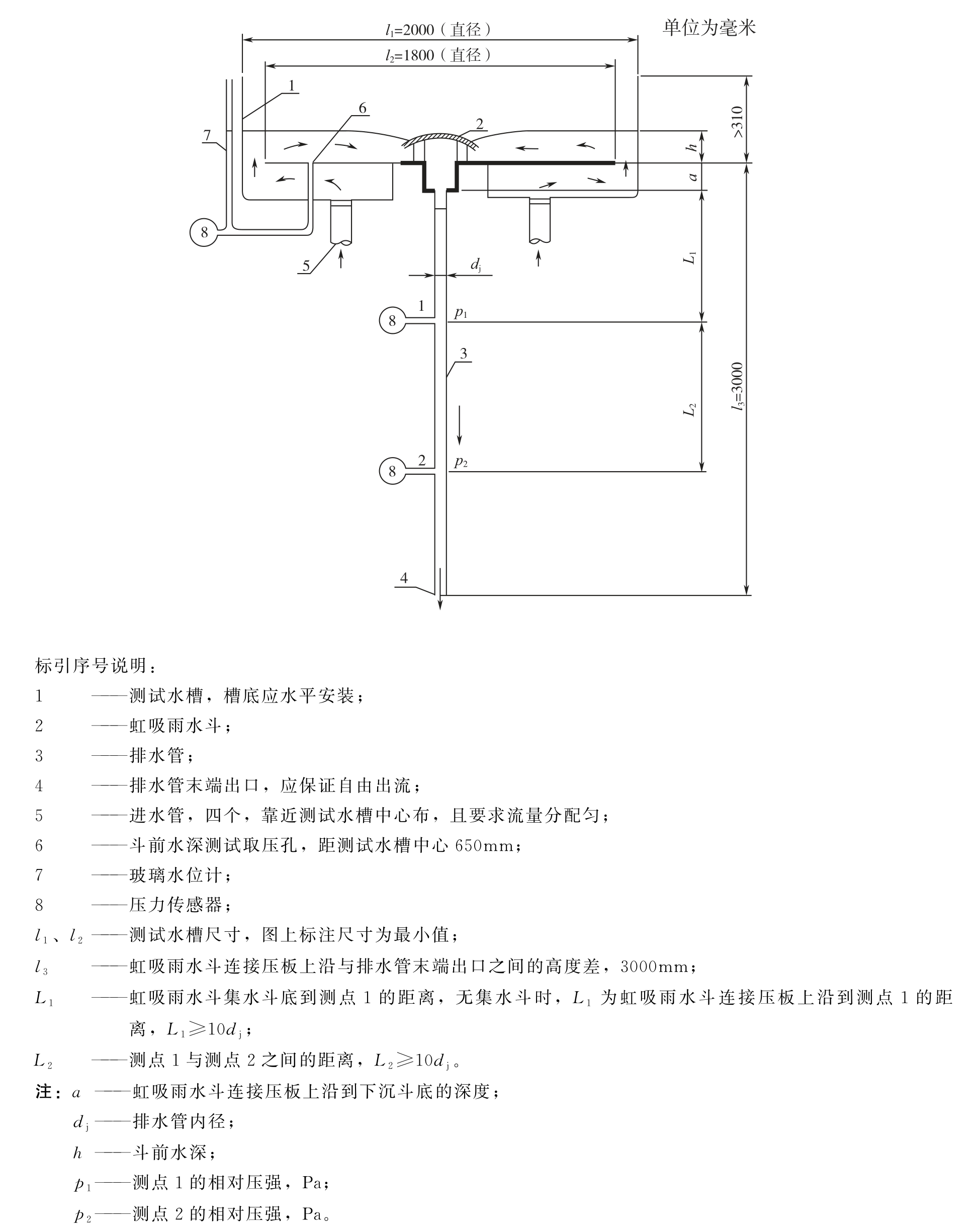

图E.1 局部阻力系数试验装置图

虹吸雨水斗局部阻力系数计算公式：

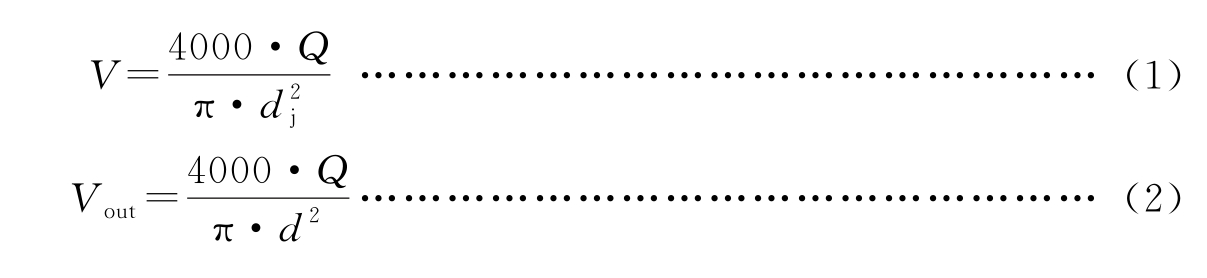

流速计算公式：

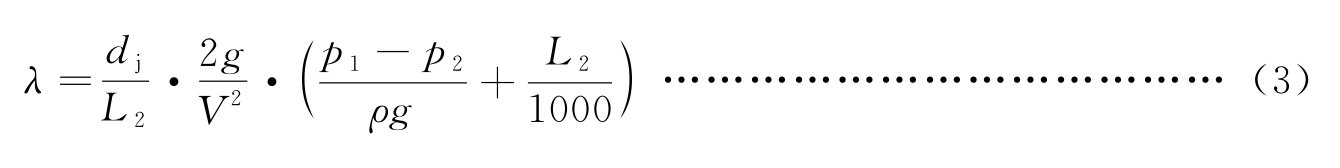

沿程阻力系数计算公式：

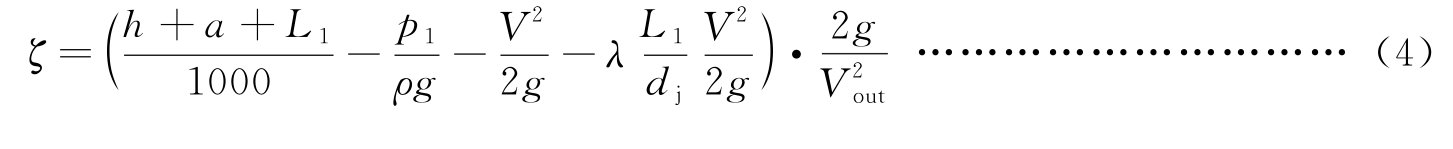

局部阻力系数计算公式：

式中：

ζ——虹吸雨水斗局部阻力系数，无单位；

a——雨水斗连接压板上沿到下沉斗底的深度，mm；无集水斗虹吸雨水斗取a=0；

h——斗前水深，mm；

p1——测点1的相对压强，Pa；

p2——测点2的相对压强，Pa；

ρ——水的密度，取1000kg/m³；

g——重力加速度，取9.81m/s²；

L1——雨水斗集水斗底到测点1的距离，无集水斗时，L1为雨水斗连接压板上沿到测点1的距离，mm；

L2——测点1与测点2之间的距离，mm；

V——排水立管中的平均流速，m/s；

Vout——雨水斗出水短管内水流平均速度，m/s；

Q——供水流量，L/s；

π——取3.14；

d——雨水斗出水短管内径，mm；

dj——排水立管内径，mm。
