8.2 信息对象

8.2.1 信息体

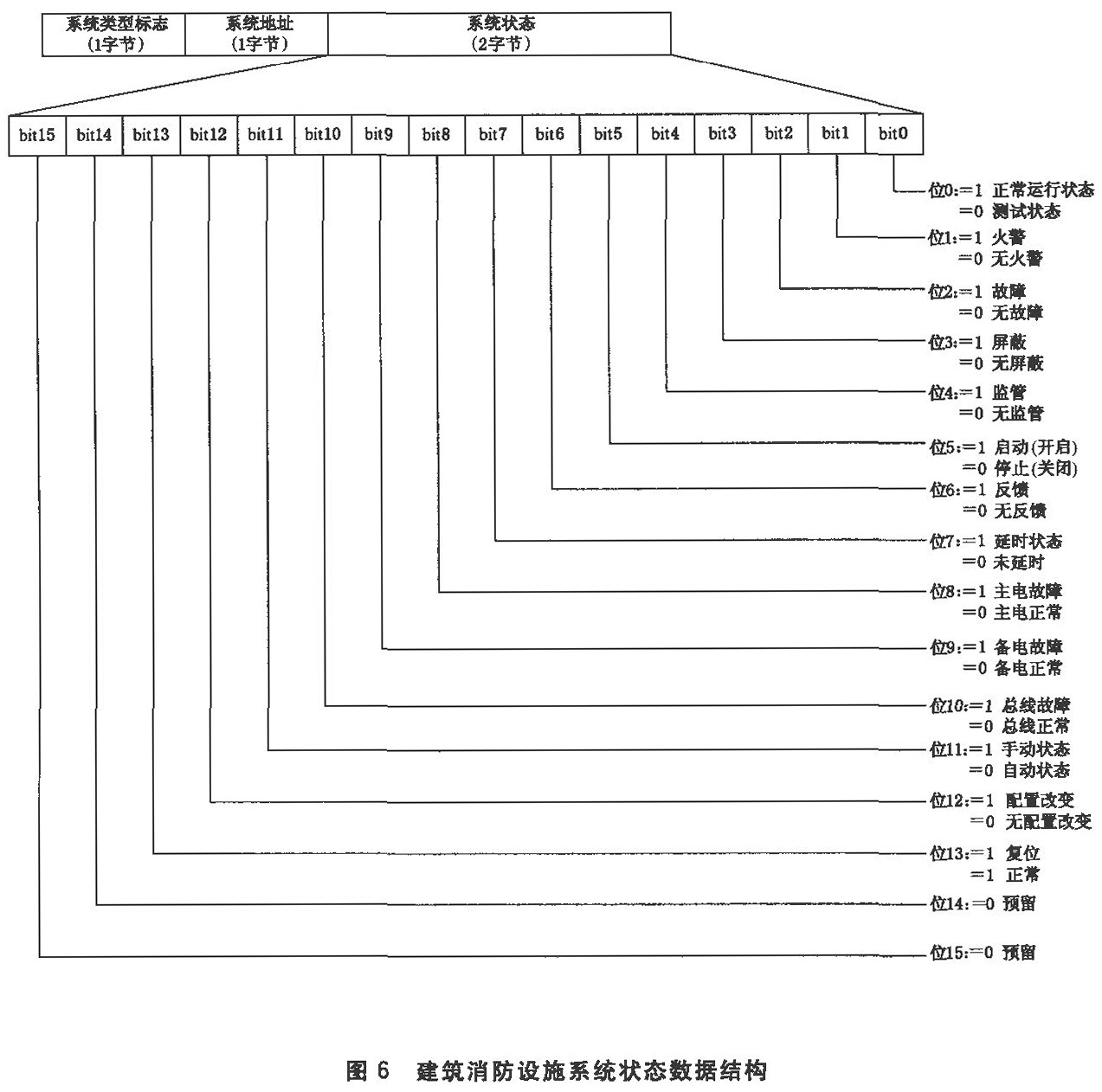

8.2.1.1 建筑消防设施系统状态

建筑消防设施系统状态数据结构如图6所示，共4字节。

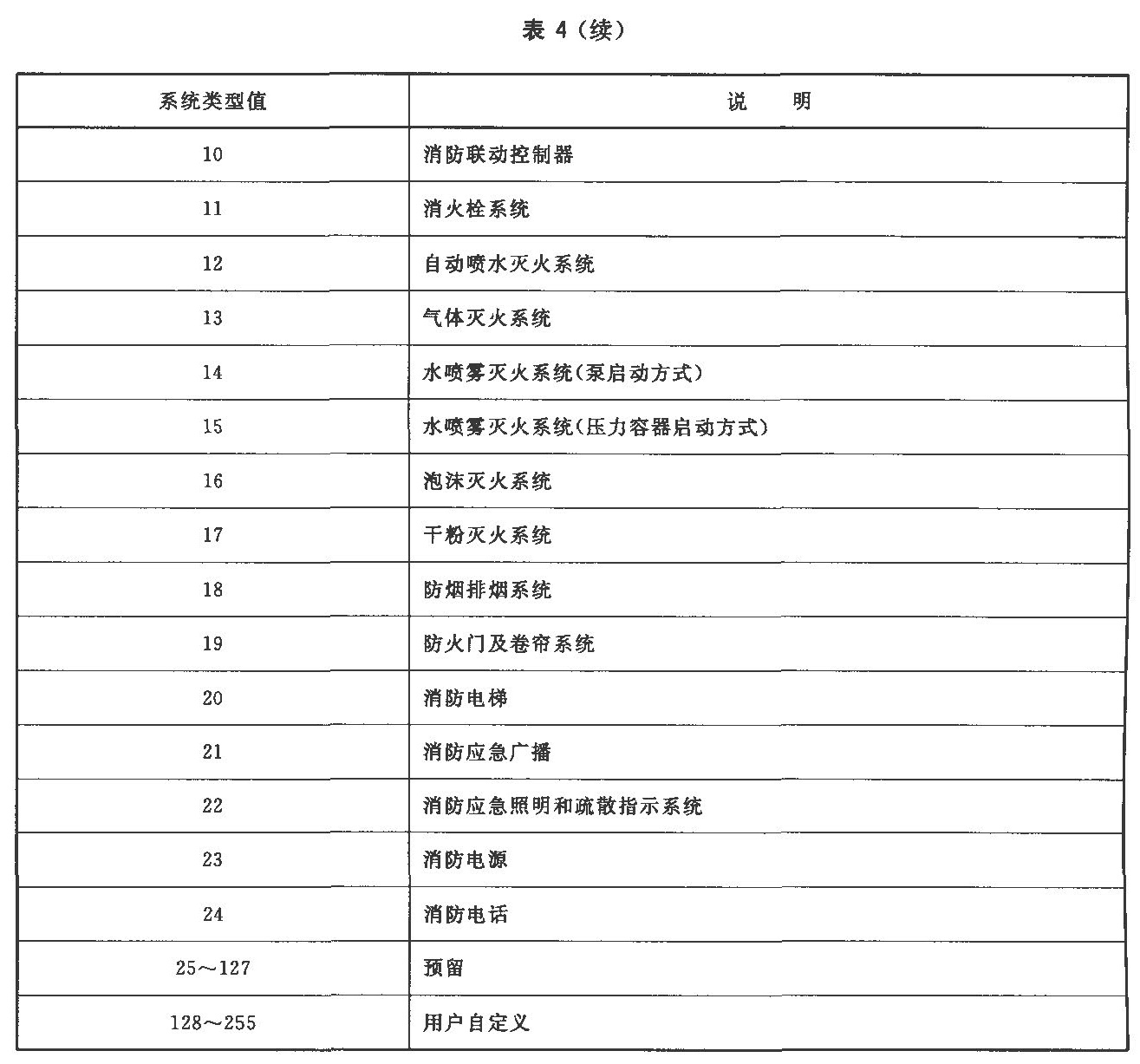

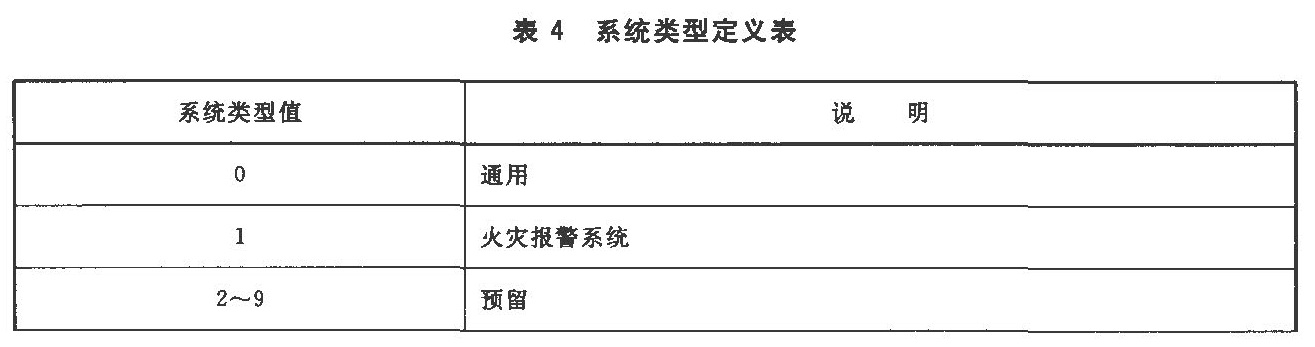

系统类型标志符为1字节二进制数，取值范围0～255，系统类型定义如表4所示。系统地址为1字节二进制数，取值范围0～255，由建筑消防设施设定。系统状态数据为2字节，低字节传输在前。

8.2.1.2 建筑消防设施部件状态

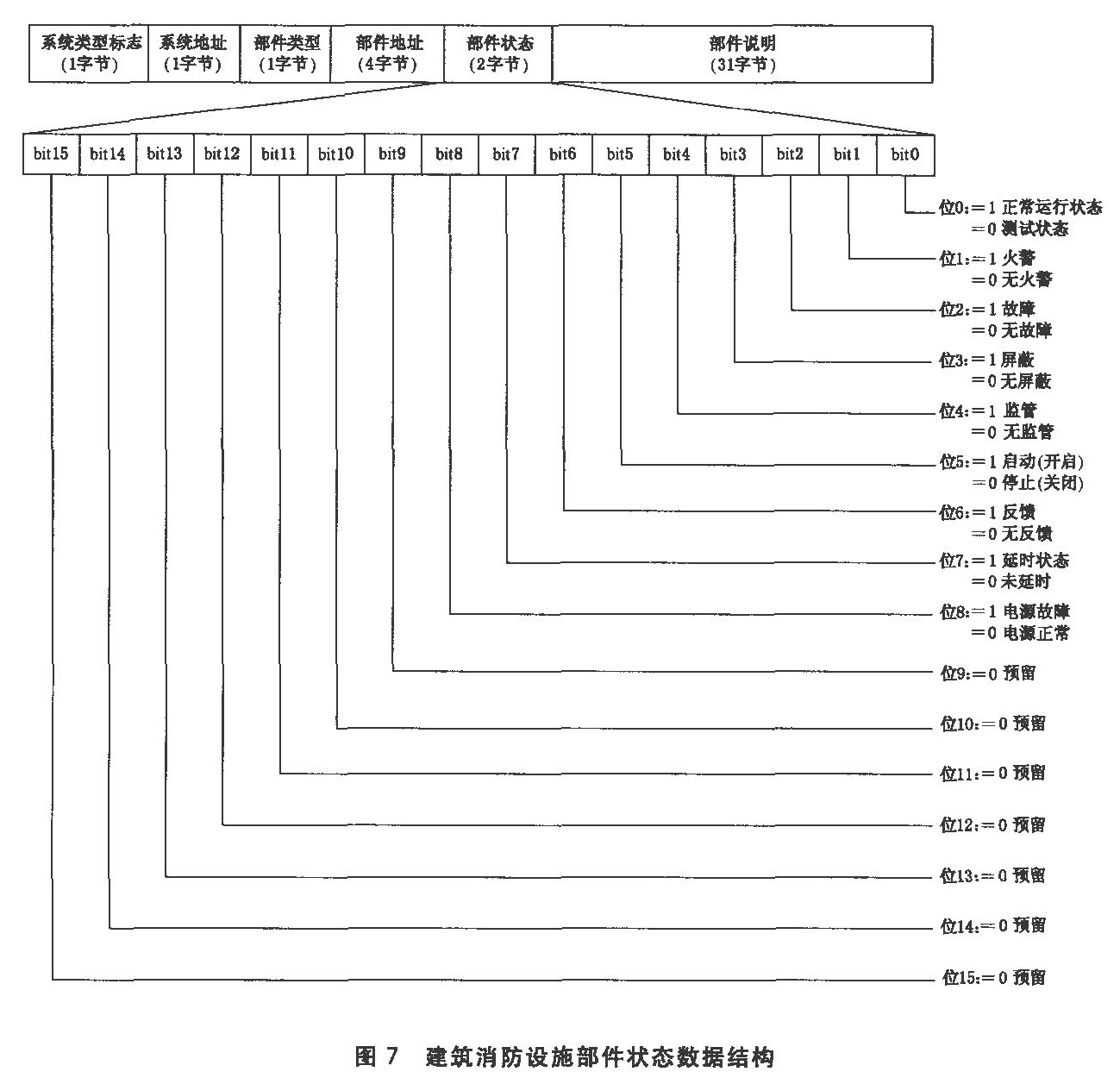

建筑消防设施部件状态数据结构如图7所示，共40字节。

建筑消防设施系统类型标志、系统地址分别为1字节二进制数，其定义见8.2.1.1。

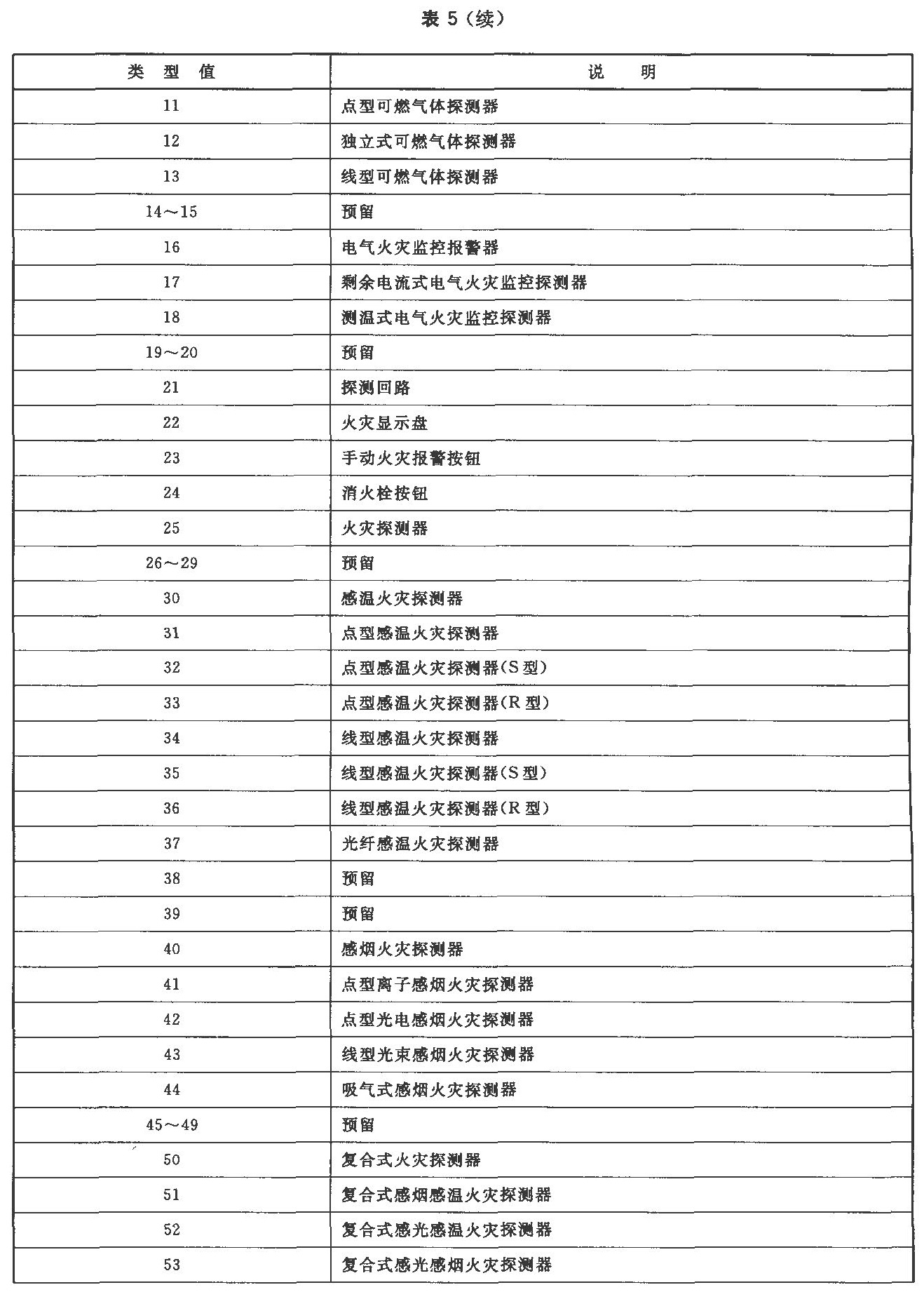

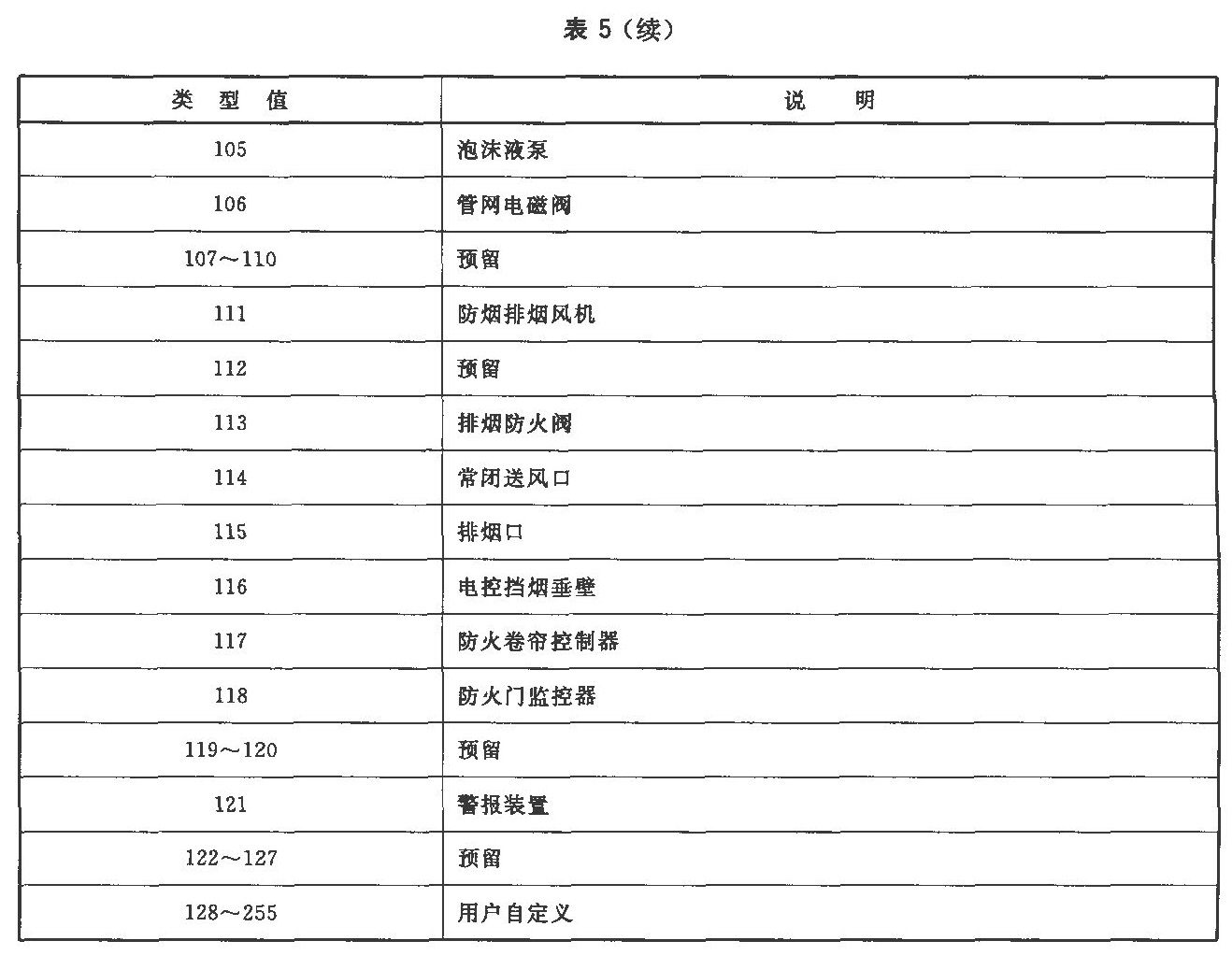

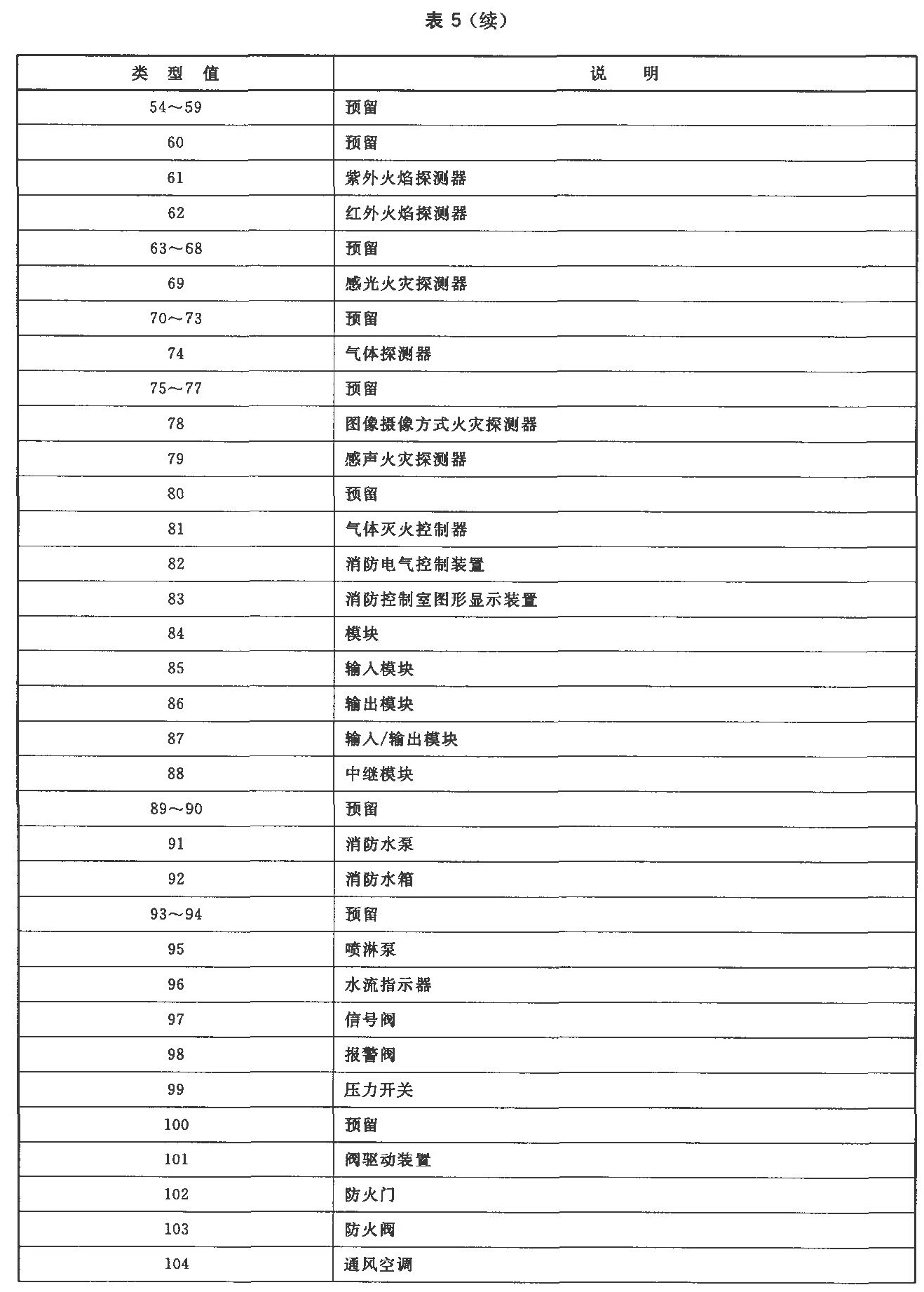

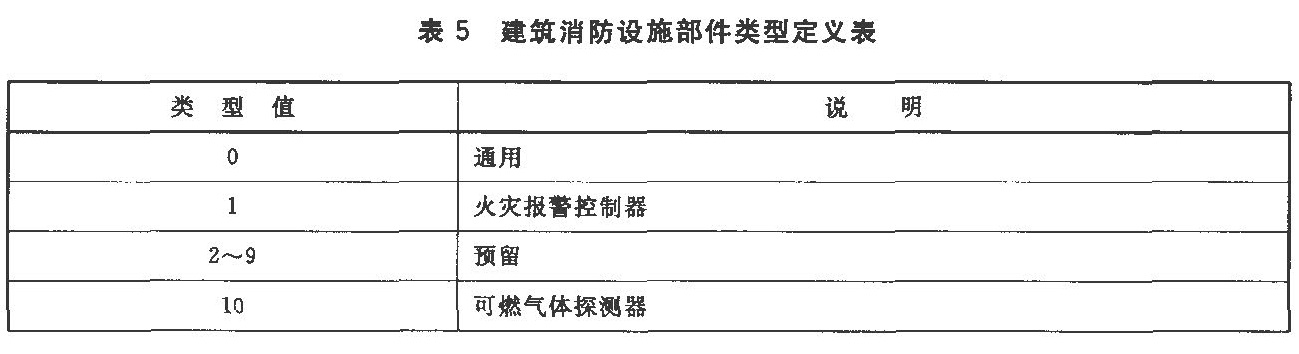

建筑消防设施部件类型标志符为1字节二进制数，定义如表5所示。

建筑消防设施部件地址为4字节二进制数，建筑消防设施部件状态数据为2字节，低字节先传输。

建筑消防设施部件说明为31字节的字符串，采用GB 18030-2005规定的编码。

8.2.1.3 建筑消防设施部件模拟量值

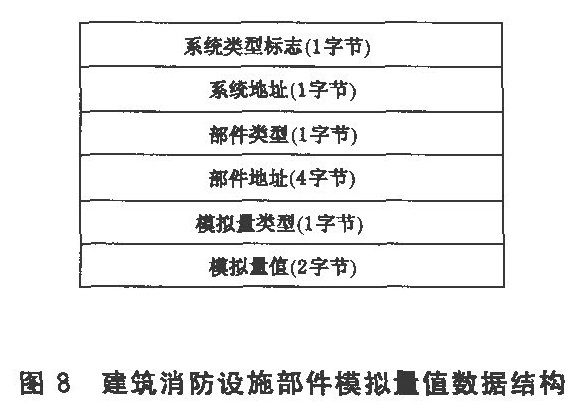

建筑消防设施部件模拟量值数据结构如图8所示，共10字节。

系统类型标志、系统地址、部件类型、部件地址的定义同8.2.1.2。

模拟量类型为1字节二进制数，取值范围0～255。

模拟量值为2字节有符号整型数，取值范围为-32768～+32767，低字节传输在前。

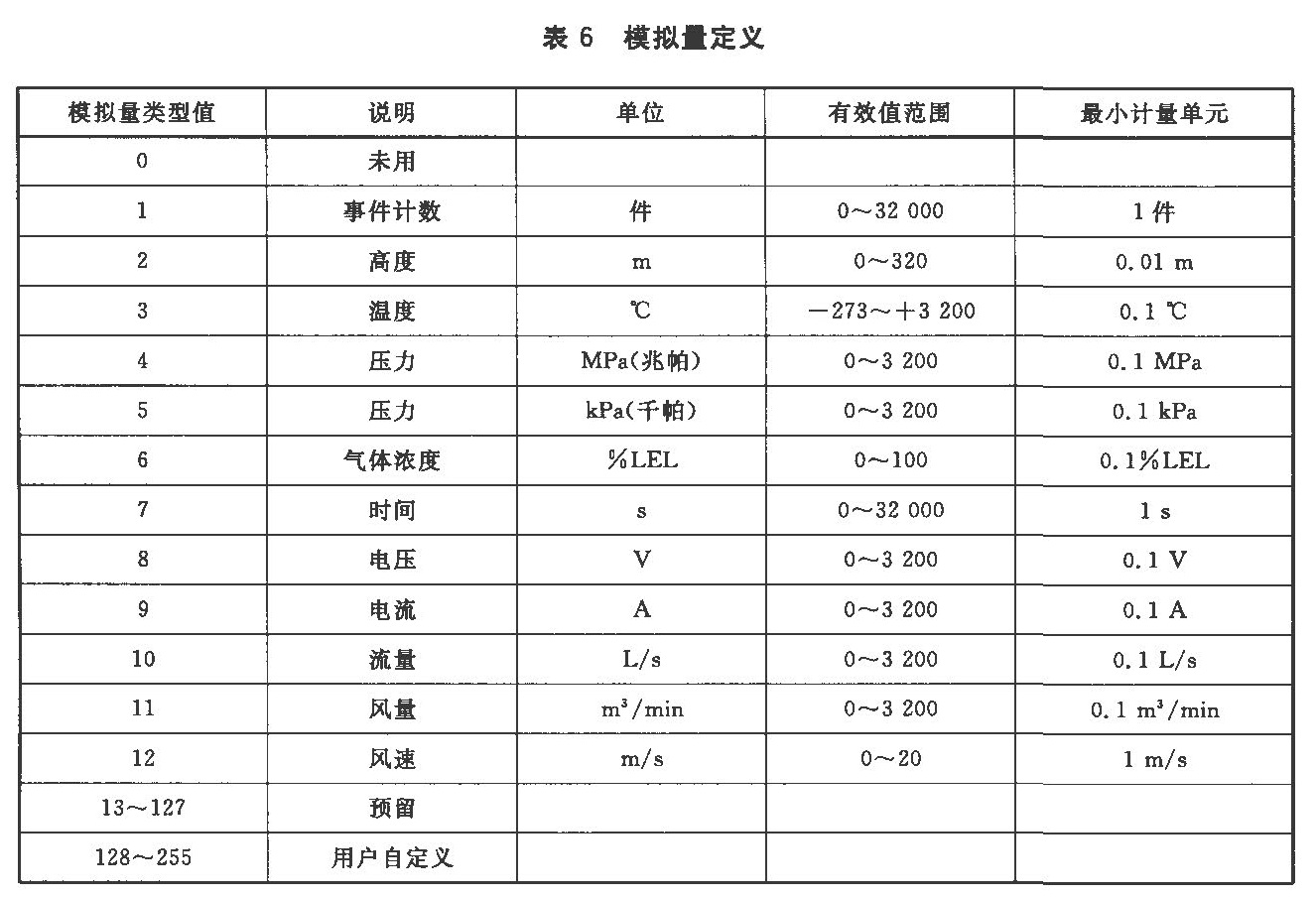

模拟量类型和模拟量值的具体定义见表6。

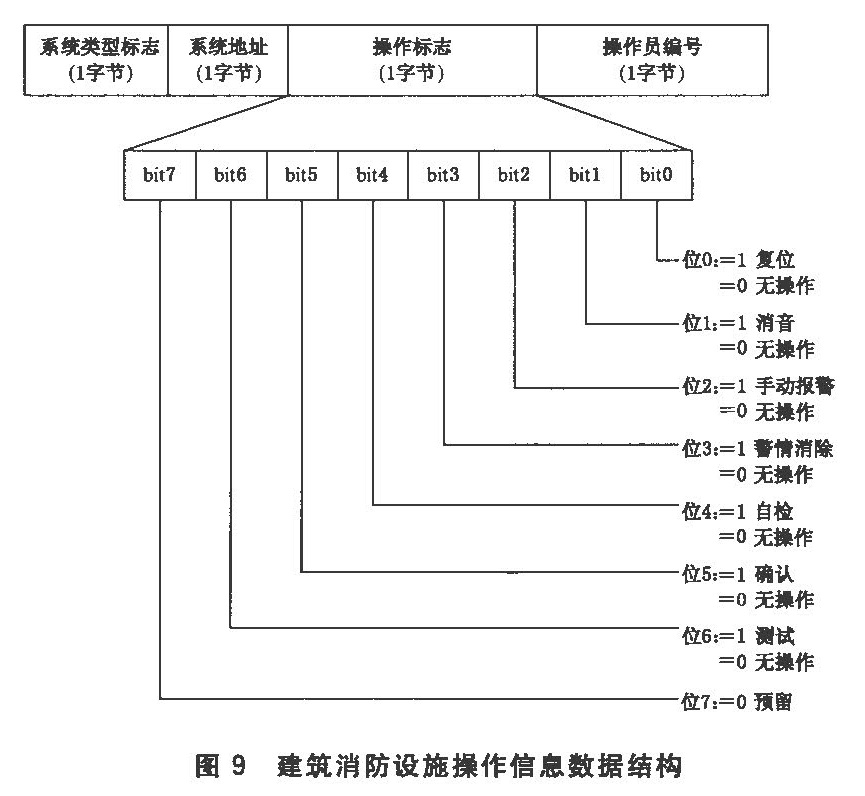

8.2.1.4 建筑消防设施操作信息

建筑消防设施操作信息数据结构如图9所示，共4字节。

系统类型标志和系统地址的定义见8.2.1.1。

操作员编号为1字节二进制数，由建筑消防设施定义。

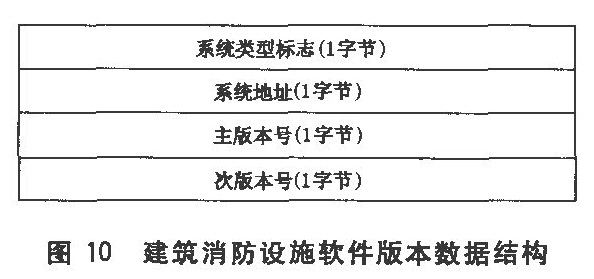

8.2.1.5 建筑消防设施软件版本

建筑消防设施的软件版本数据结构如图10所示，共4字节。

系统类型标志和系统地址定义见8.2.1.1。

主版本号和次版本号分别为1字节二进制数，由建筑消防设施定义。

8.2.1.6 建筑消防设施系统配置情况

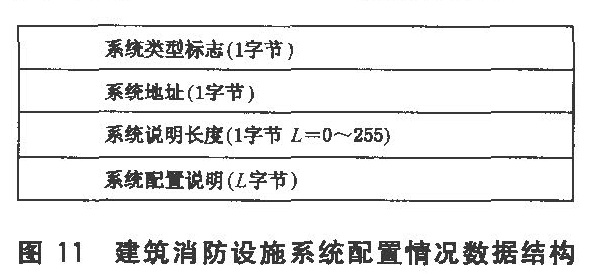

建筑消防设施系统配置情况数据格式如图11所示，不定长。

系统类型标志和系统地址定义见8.2.1.1。

系统配置说明部分为字符串，采用GB 18030-2005规定的编码。

8.2.1.7 建筑消防设施系统部件配置情况

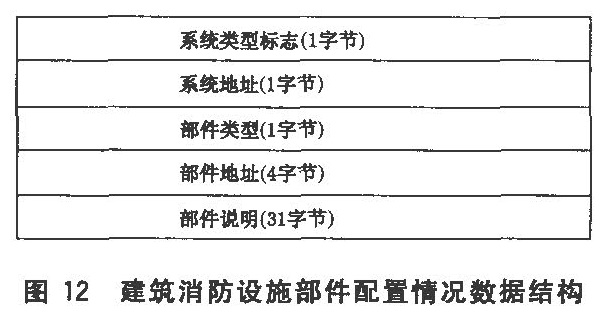

建筑消防设施系统部件的配置情况数据格式如图12所示，共38字节。

系统类型标志、系统地址、部件类型、部件地址定义见8.2.1.2。

部件说明为31字节的字符串，采用GB 18030-2005规定的编码。

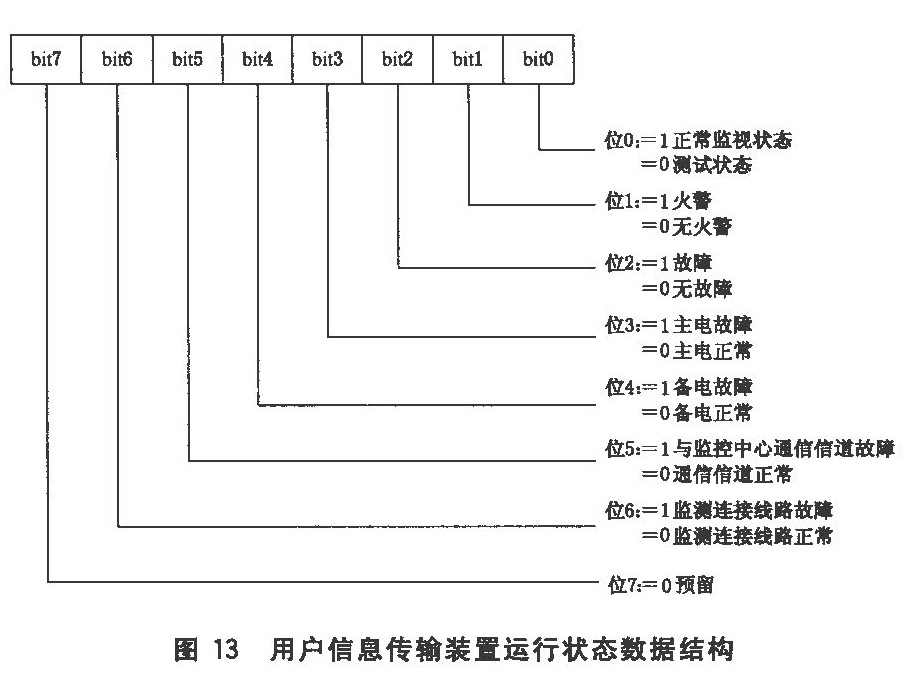

8.2.1.8 用户信息传输装置运行状态

用户信息传输装置运行状态数据定义格式如图13所示，共1字节。

8.2.1.9 用户信息传输装置操作信息

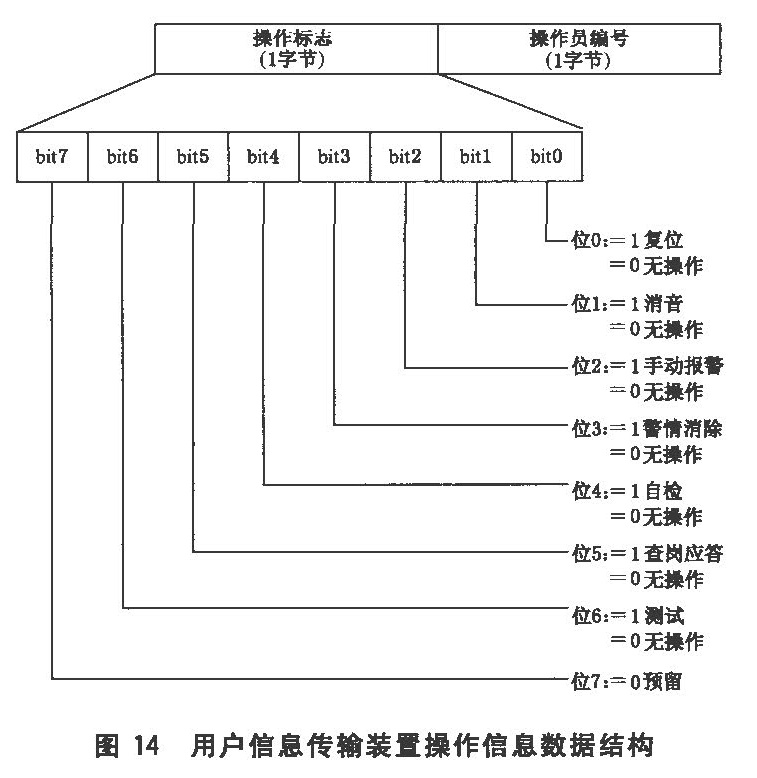

用户信息传输装置操作信息数据结构如图14所示，共2字节。

操作员编号为1字节二进制数，由联网用户定义。

8.2.1.10 用户信息传输装置软件版本

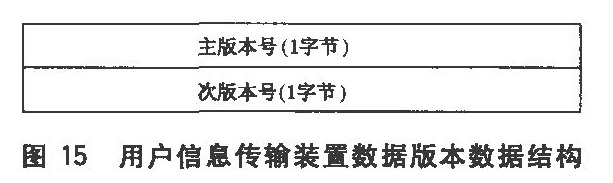

用户信息传输装置的软件版本数据结构如图15所示，共2字节。

主版本号和次版本号分别为1字节二进制数，由制造商自行定义。

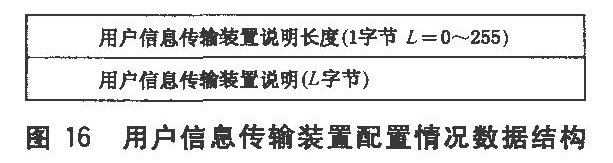

8.2.1.11 用户信息传输装置配置情况

用户信息传输装置的配置情况数据结构如图16所示，用户信息传输装置说明为不定长的字符串，采用GB 18030-2005规定的编码。

8.2.2 时间标签

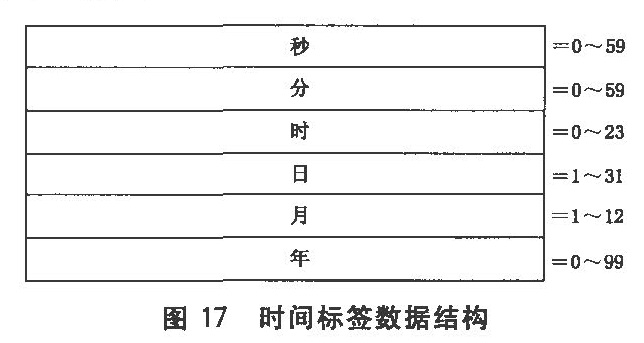

时间标签数据结构如图17所示。
