8.3 数据定义细则

8.3.1 上行方向数据

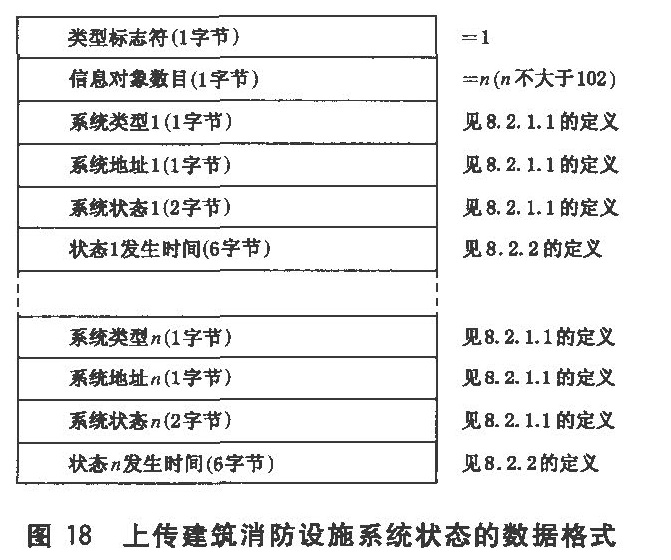

8.3.1.1上传建筑消防设施系统状态

上传建筑消防设施系统状态的数据格式如图18所示。

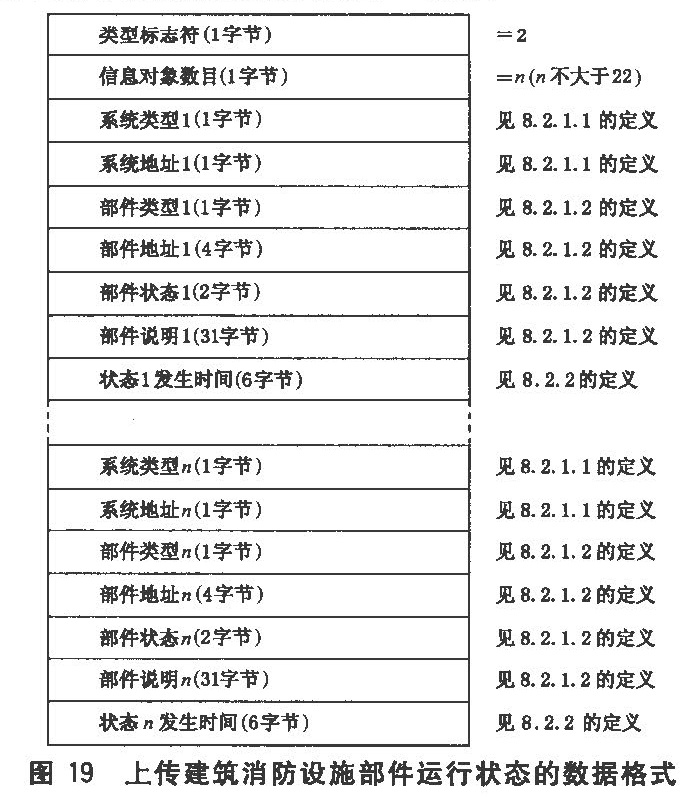

8.3.1.2 上传建筑消防设施部件运行状态

上传建筑消防设施部件运行状态的数据格式如图19所示。

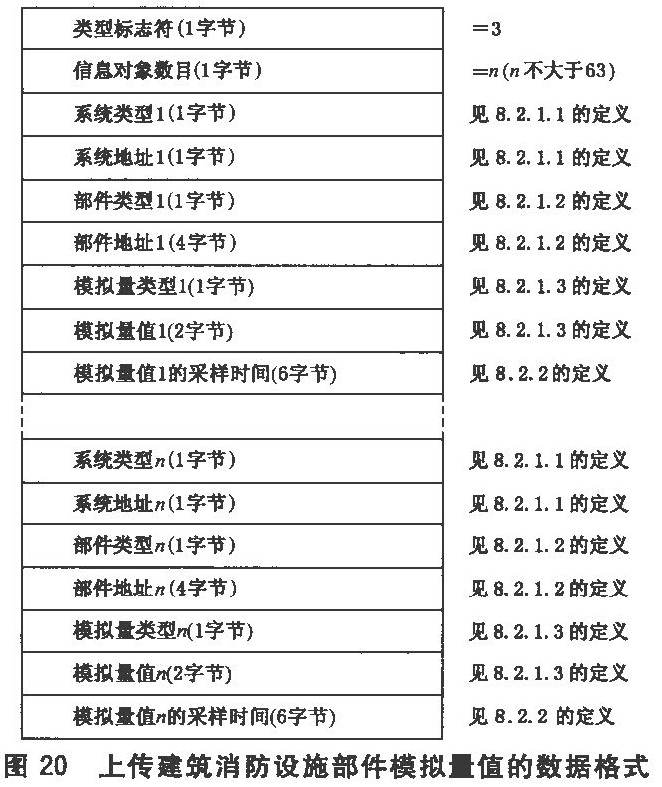

8.3.1.3 上传建筑消防设施部件模拟量值

上传建筑消防设施部件模拟量值的数据格式如图20所示。

8.3.1.4 上传建筑消防设施操作信息记录

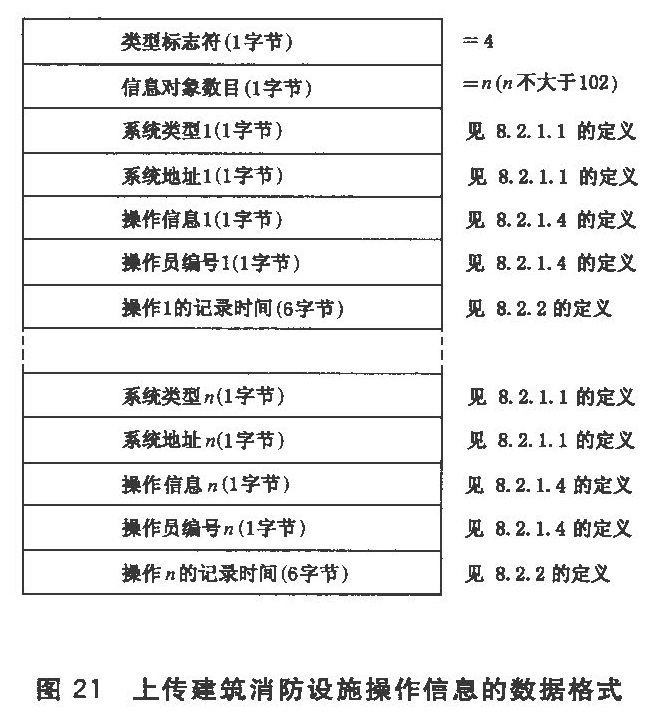

上传建筑消防设施操作信息的数据格式如图21所示。

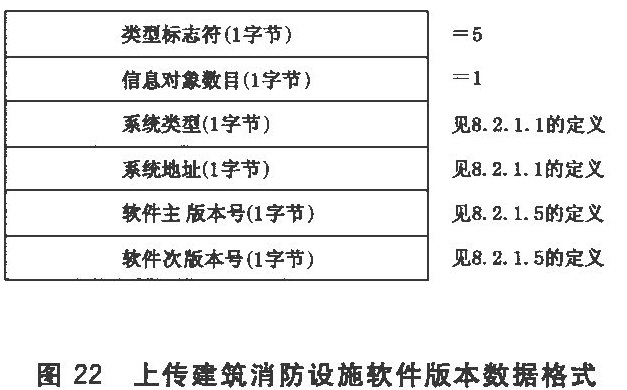

8.3.1.5 上传建筑消防设施软件版本

上传建筑消防设施软件版本的数据格式如图22所示。

8.3.1.6 上传建筑消防设施系统配置情况

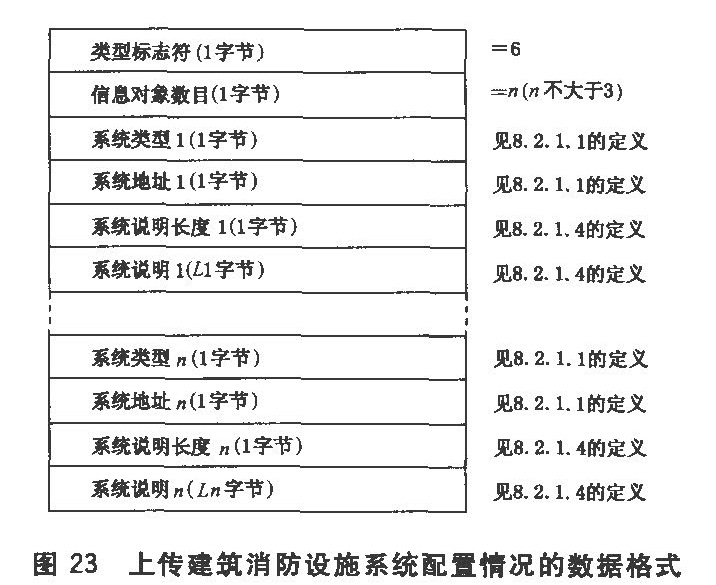

上传建筑消防设施系统配置情况的数据格式如图23所示。

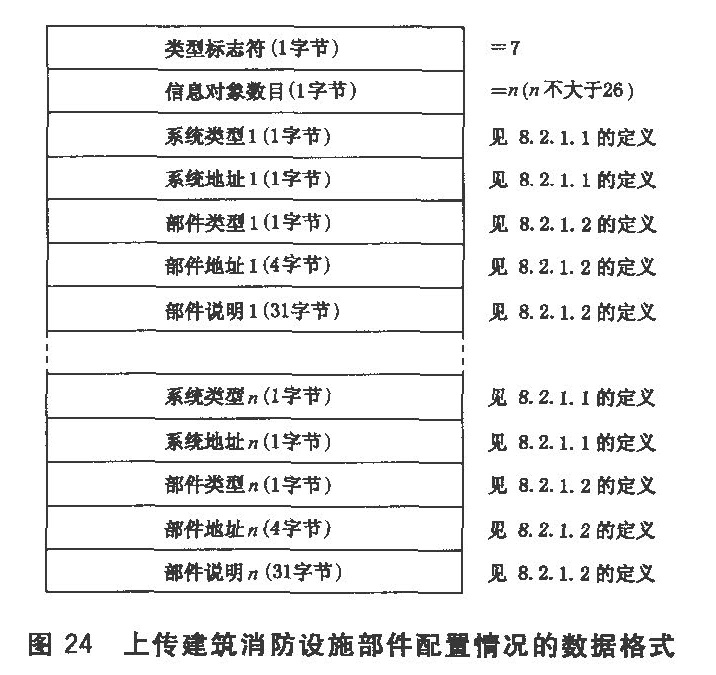

8.3.1.7 上传建筑消防设施部件配置情况

上传建筑消防设施部件配置情况的数据格式如图24所示。

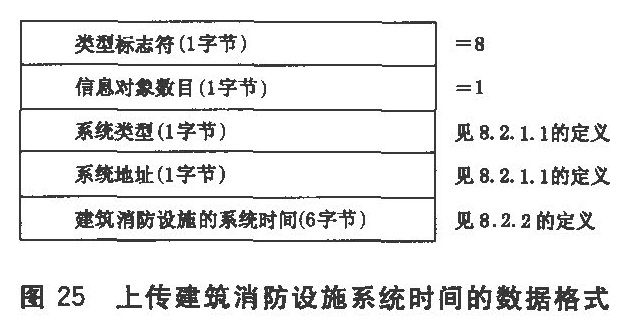

8.3.1.8 上传建筑消防设施系统时间

上传建筑消防设施系统时间的数据格式如图25所示。

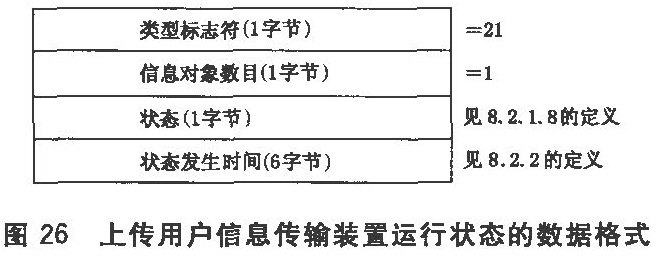

8.3.1.9 上传用户信息传输装置运行状态

上传用户信息传输装置运行状态的数据格式如图26所示。

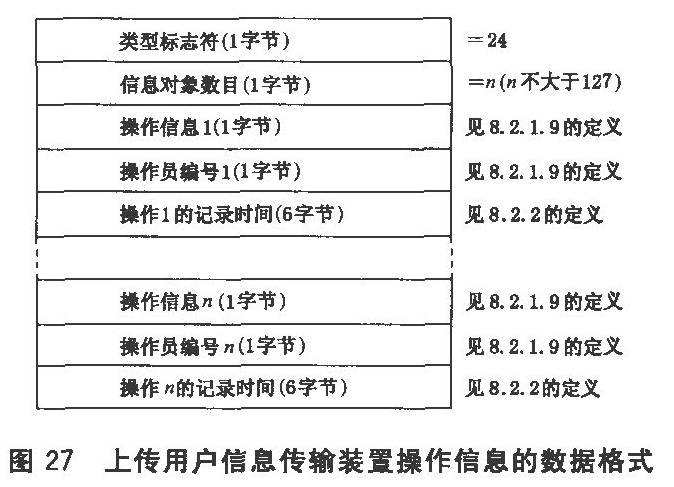

8.3.1.10 上传用户信息传输装置操作信息记录

上传用户信息传输装置操作信息的数据格式如图27所示。

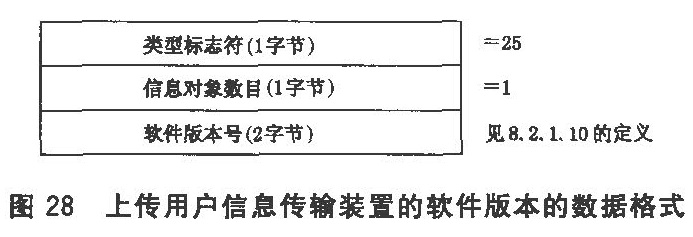

8.3.1.11 上传用户信息传输装置软件版本

上传用户信息传输装置数据版本的数据格式如图28所示。

8.3.1.12 上传用户信息传输装置配置情况

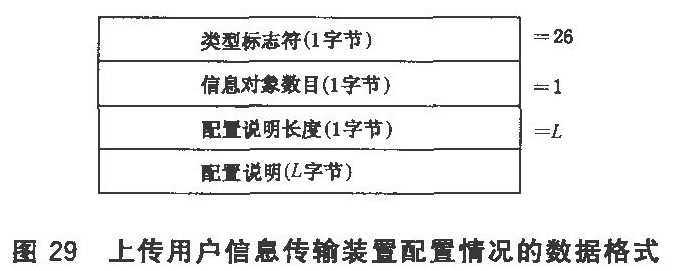

上传用户信息传输装置配置情况的数据格式如图29所示。

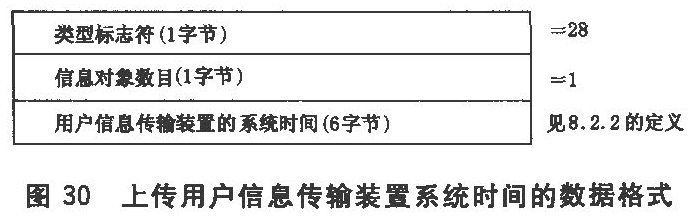

8.3.1.13 上传用户信息传输装置系统时间

上传用户信息传输装置系统时间的数据格式如图30所示。

8.3.2 下行方向数据

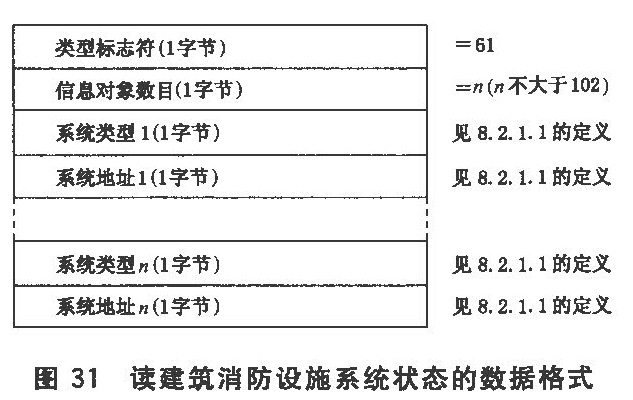

8.3.2.1 读建筑消防设施系统状态

读建筑消防设施系统状态的数据格式如图31所示。

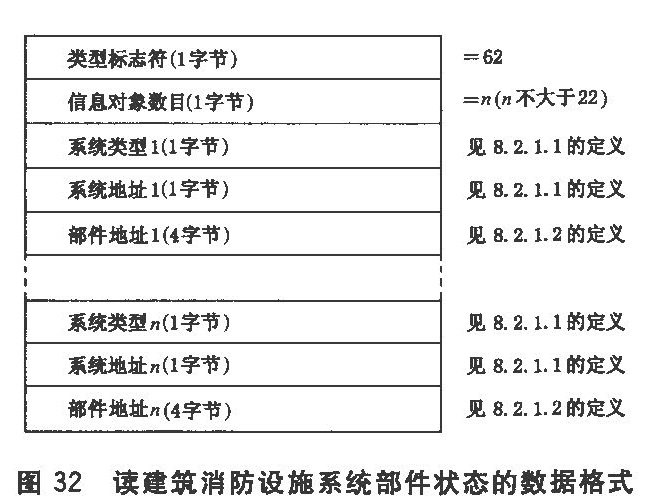

8.3.2.2 读建筑消防设施系统部件状态

读建筑消防设施系统部件状态的数据格式如图32所示。

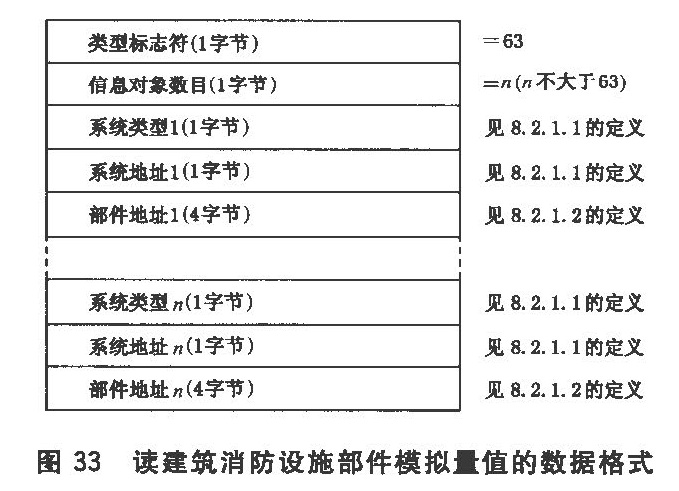

8.3.2.3 读建筑消防设施部件模拟量值

读建筑消防设施部件模拟量值的数据格式如图33所示。

8.3.2.4 读建筑消防设施操作信息记录

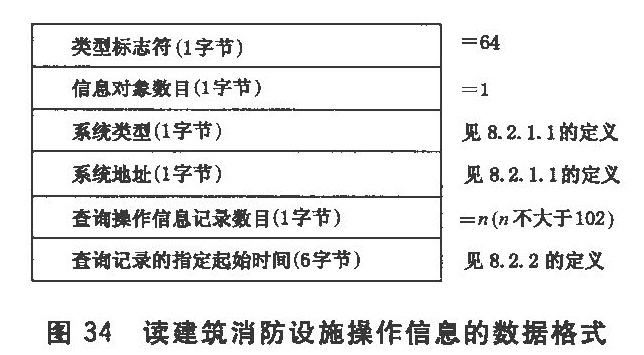

监控中心请求用户信息传输装置传送建筑消防设施操作信息记录，并指定记录起始时间和记录数目。其数据格式如图34所示。

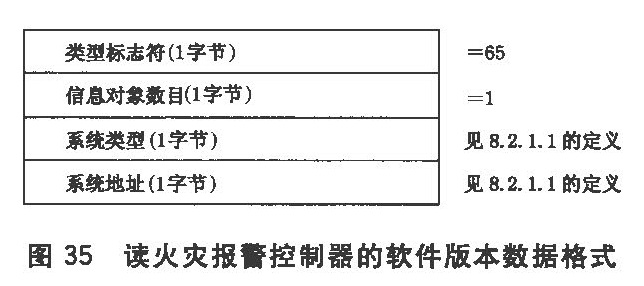

8.3.2.5 读建筑消防设施软件版本

读建筑消防设施软件版本的数据格式如图35所示。

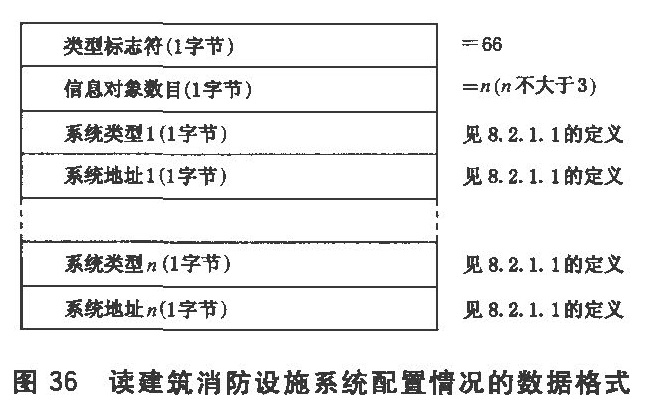

8.3.2.6 读建筑消防设施系统配置情况

读建筑消防设施系统配置情况的数据格式如图36所示。

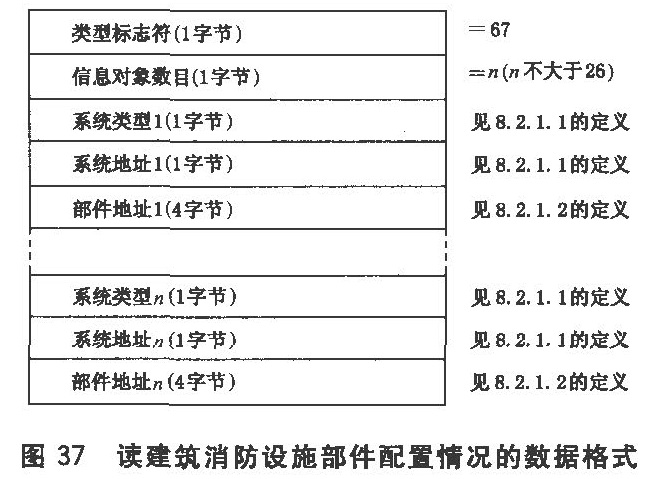

8.3.2.7 读建筑消防设施部件配置情况

读建筑消防设施部件配置情况的数据格式如图37所示。

8.3.2.8 读建筑消防设施系统时间

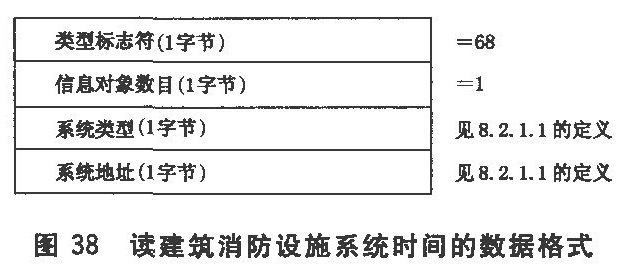

读建筑消防设施系统时间的数据格式如图38所示。

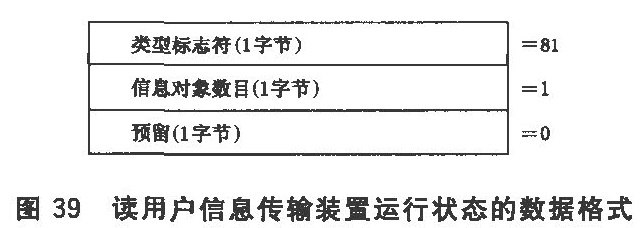

8.3.2.9 读用户信息传输装置运行状态

读用户信息传输装置运行状态的数据格式如图39所示。

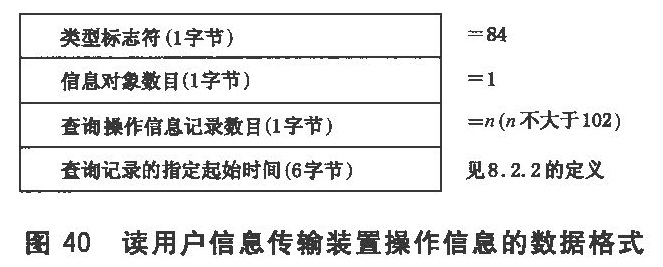

8.3.2.10 读用户信息传输装置操作信息记录

监控中心请求用户信息传输装置传送操作信息记录，并指定记录起始时间和信息数目。其数据格式如图40所示。

8.3.2.11 读用户信息传输装置软件版本

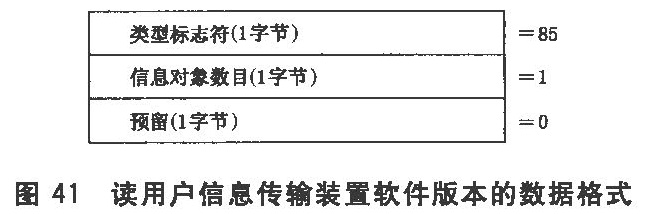

读用户信息传输装置软件版本的数据格式如图41所示。

8.3.2.12 读用户信息传输装置配置情况

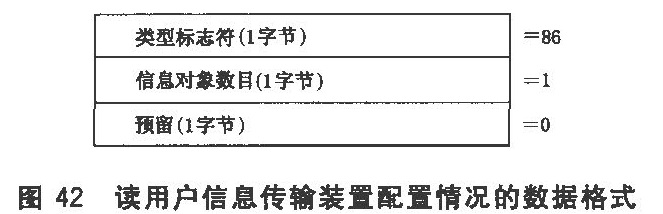

读用户信息传输装置配置情况的数据格式如图42所示。

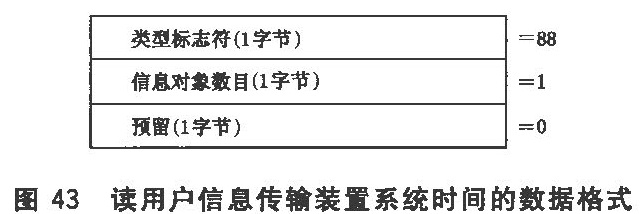

8.3.2.13 读用户信息传输装置系统时间

读用户信息传输装置系统时间的数据格式如图43所示。

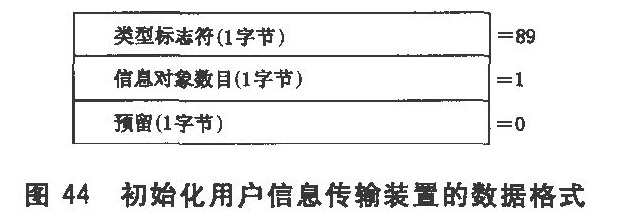

8.3.2.14 初始化用户信息传输装置

初始化用户信息传输装置的数据格式如图44所示。

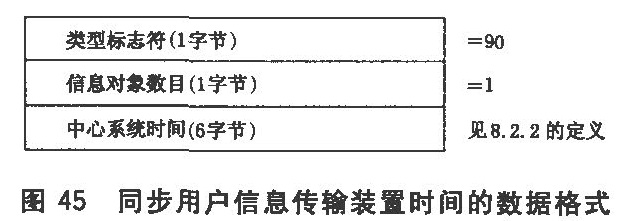

8.3.2.15 同步用户信息传输装置时间

同步用户信息传输装置时间的数据格式如图45所示。

8.3.2.16 查岗命令

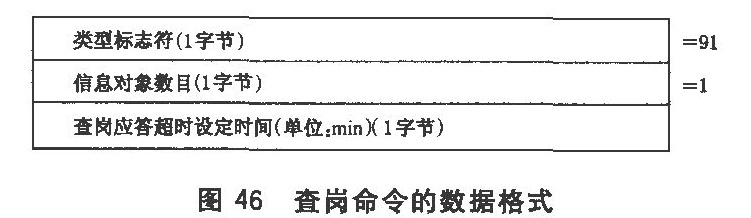

监控中心向用户信息传输装置发送查岗命令的数据格式如图46所示。
