附录A

（规范性附录）

布置图用图形符号

A.1 防火结构符号

船舶防火结构符号见表A.1。

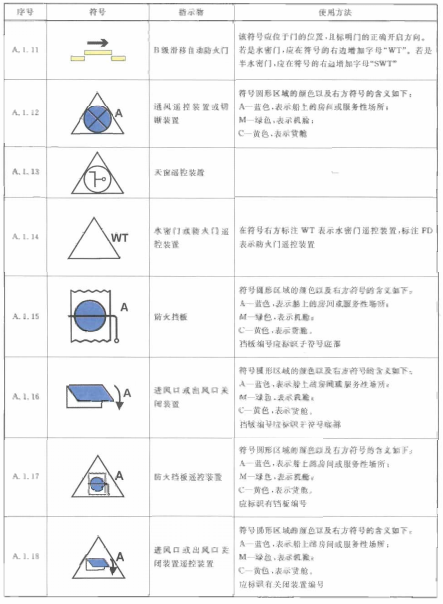

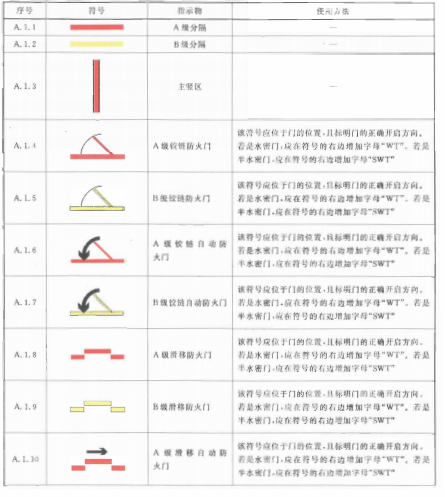

表A.1 船舶防火结构符号表

表A.1（续）

A.2 消防设备符号

消防设备符号见表A.2。

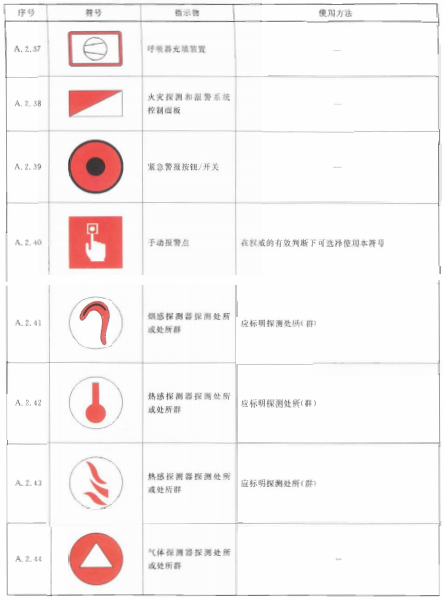

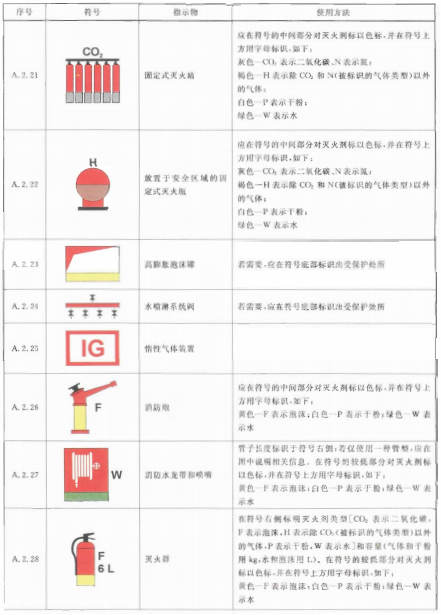

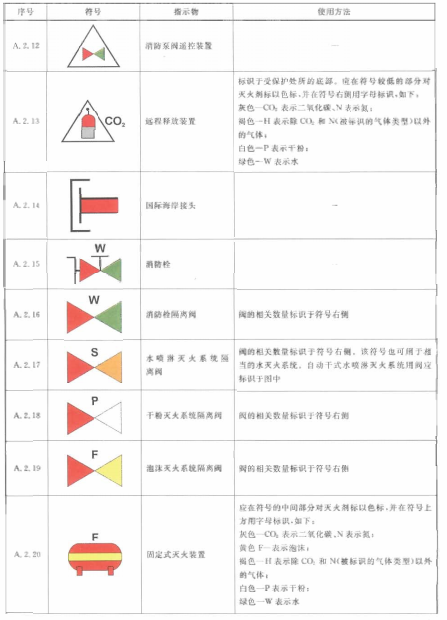

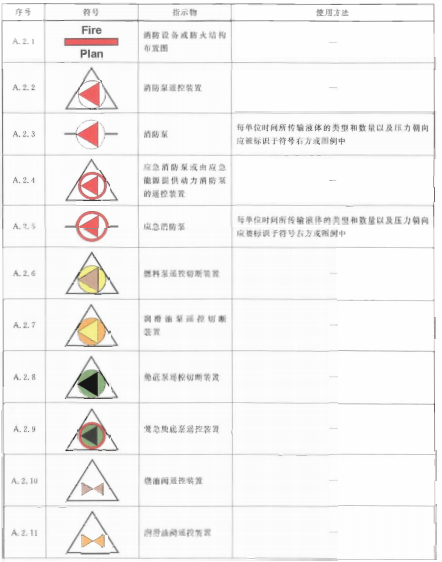

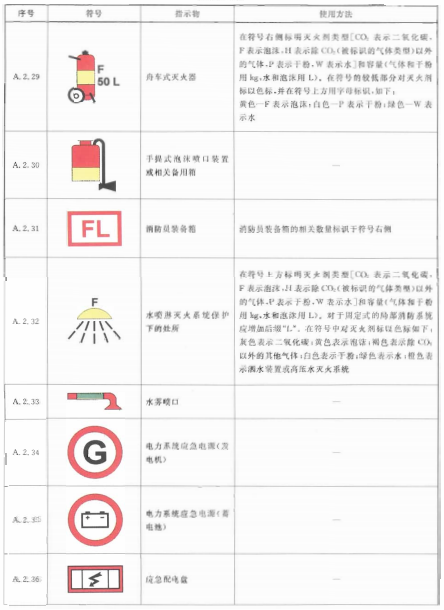

表A.2 消防设备符号表

表A.2（续）

表A.2（续）

表A.2（续）

表A.2（续）

A.3 逃生路线符号

逃生符号见表A.3。

表A.3 逃生符号表

A.4 救生设备符号

救生设备符号见表A.4。

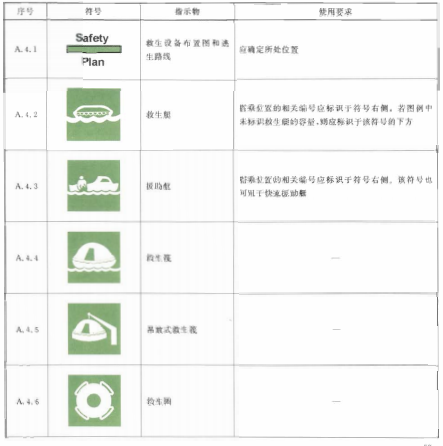

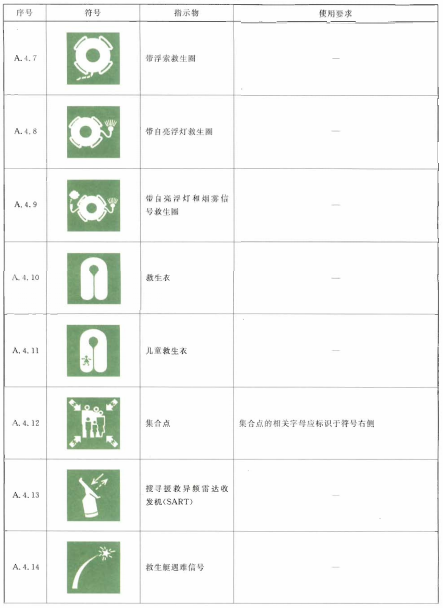

表A.4 救生设备符号表

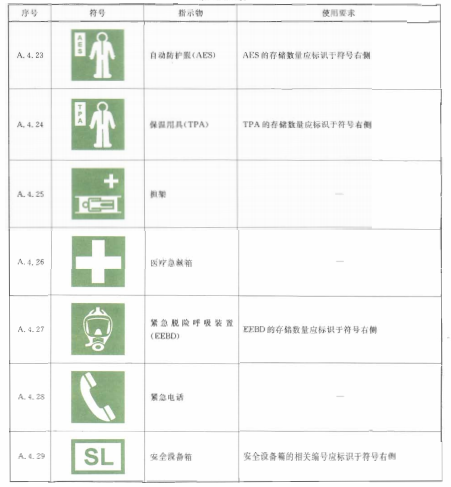

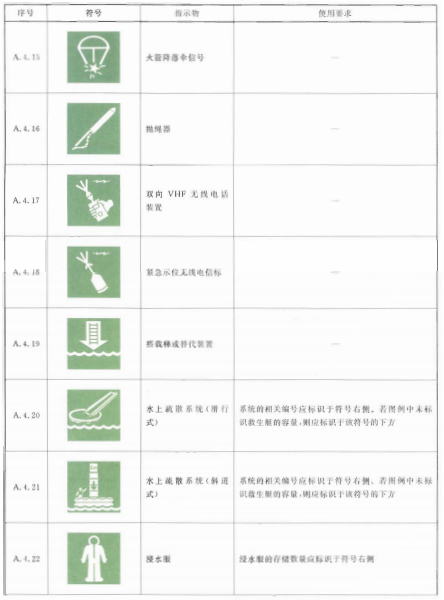

表A.4（续）

表A.4（续）

表A.4（续）
