附录B

（资料性附录）

布置图举例

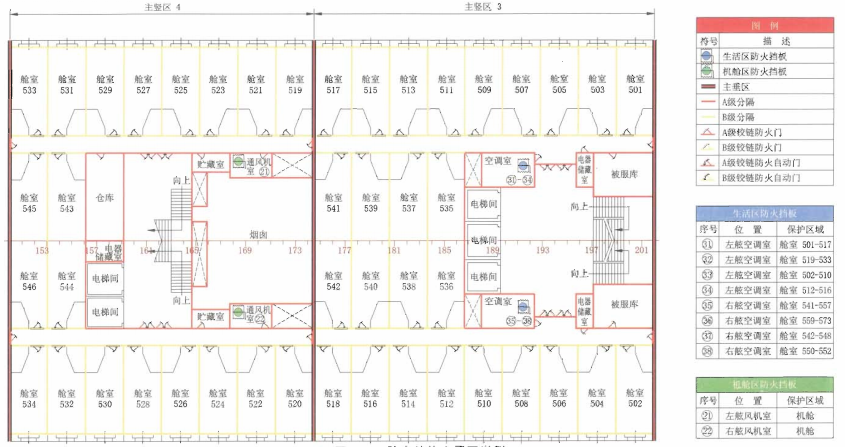

B.1 防火布置图举例见图B.1。

图B.1 防火结构布置图举例

标准附图

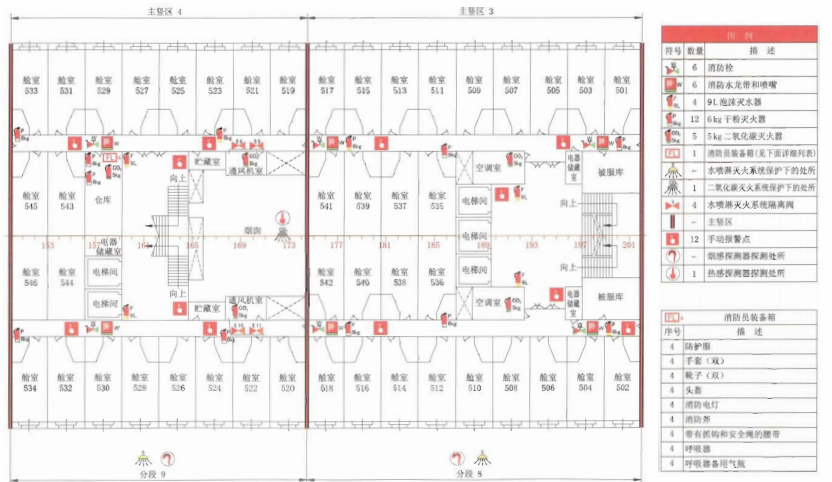

B.2 消防设备布置图举例见图B.2。

图B.2 消防设备布置图举例

标准附图

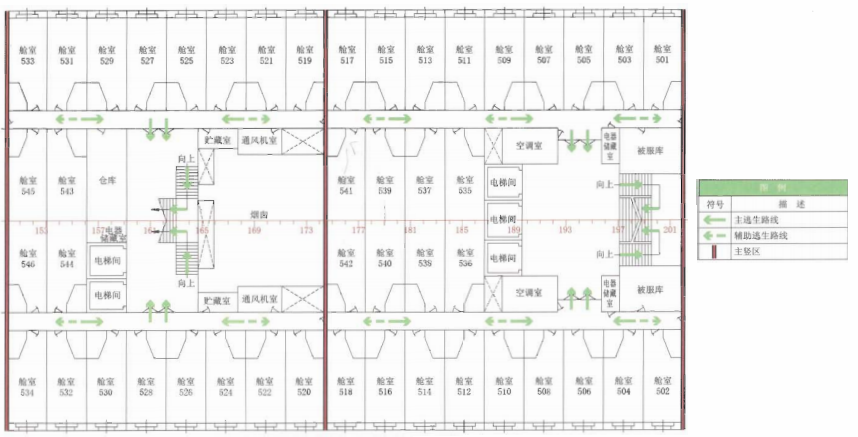

B.3 逃生路线布置图举例见图B.3。

图B.3 逃生路线布置图举例

标准附图

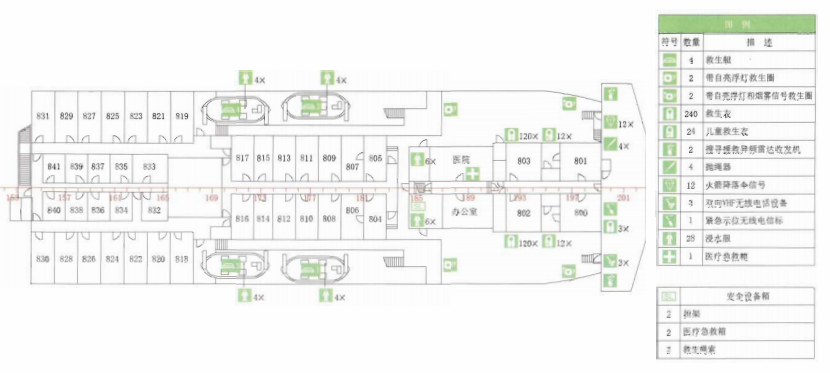

B.4 救生设备安全布置图举例见图B.4。

图B.4 救生设备安全布置图举例

标准附图
