附录A A1型车限界

A.0.1 区间或过站直线地段车辆轮廓线、车辆限界、设备限界（图A.0.1）的坐标值，应按表A.0.1-1~表A.0.1-7选取。

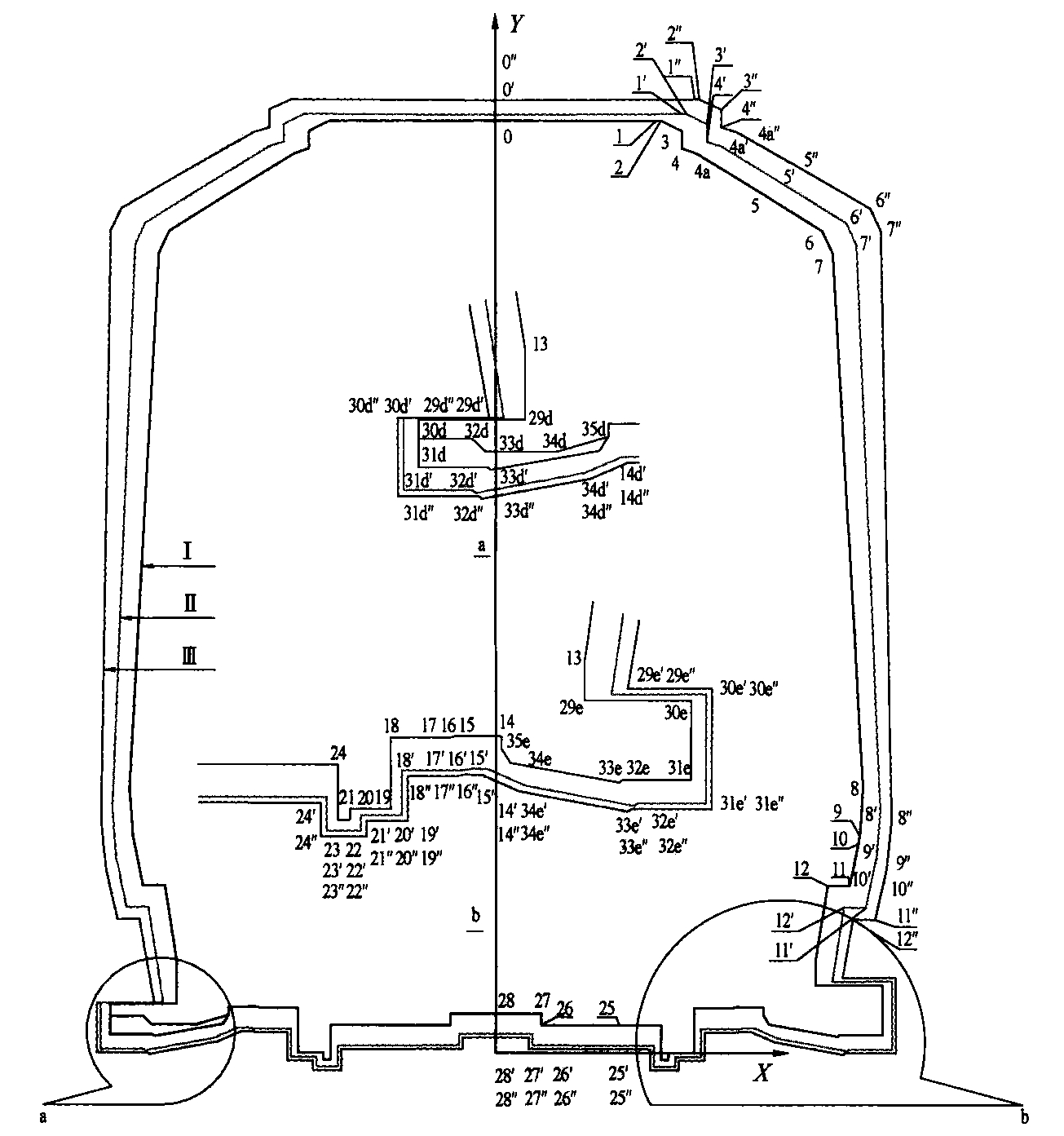

图A.0.1 A1型车区间或过站直线地段车辆轮廓线、车辆限界、设备限界

Ⅰ一车辆轮廓线；Ⅱ一车辆限界；Ⅲ一设备限界；a一大样1；b一大样2

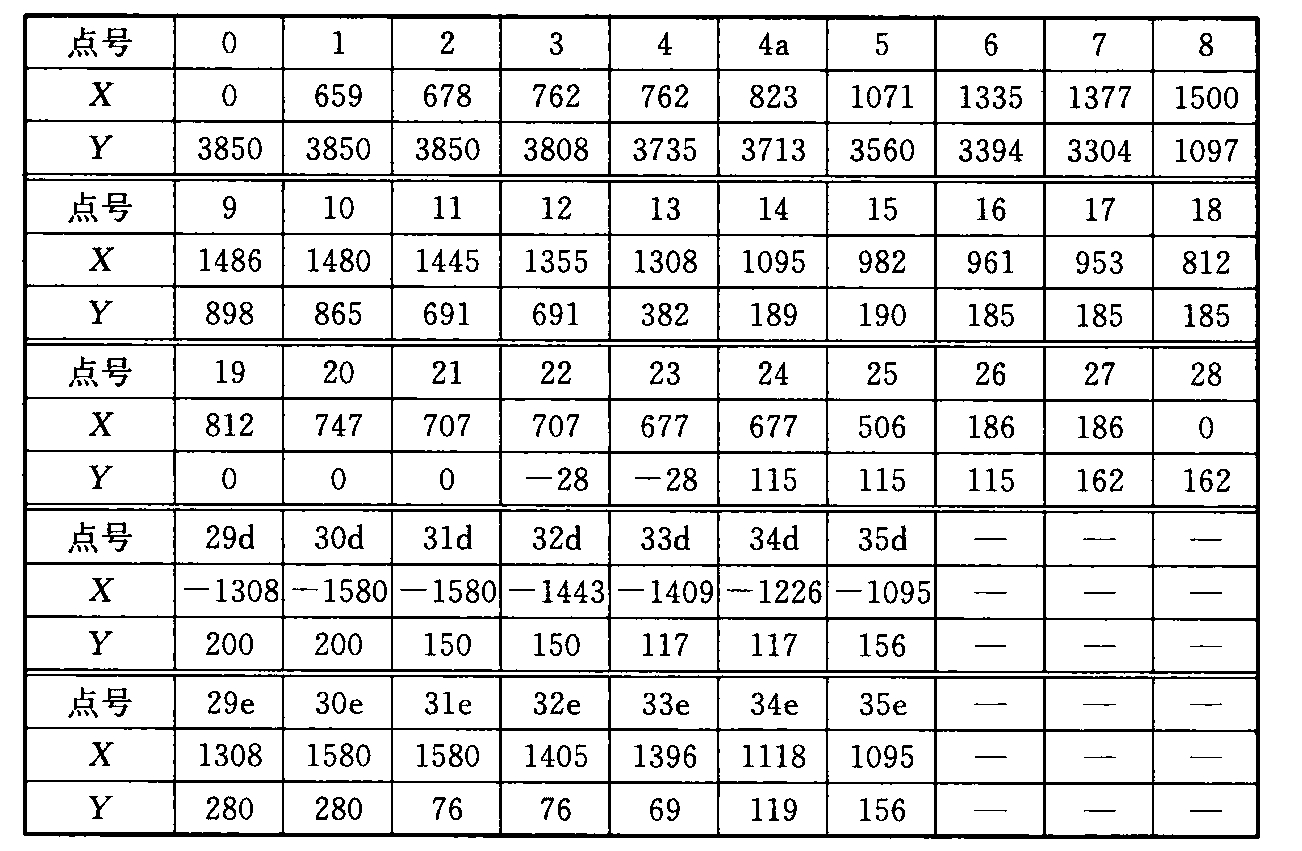

表A.0.1-1 车辆轮廓线坐标值（mm）

注：表中第0~13点是车体上的控制点；第14~28点是转向架上的控制点；第29d~35d为受电靴工作状态控制点；第29e~35e为受电靴非工作状态控制点。

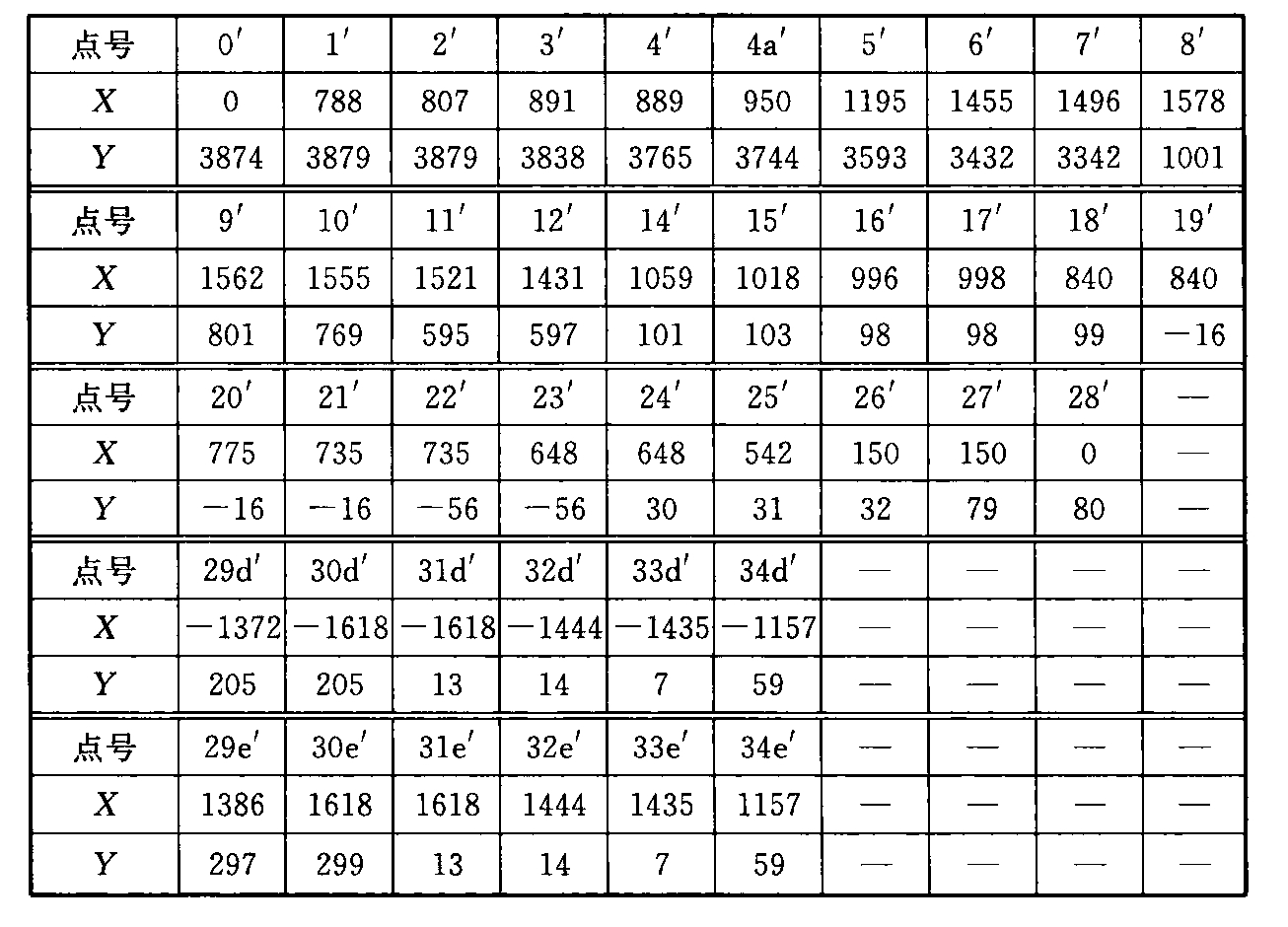

表A.0.1-2 隧道内区间直线地段车辆限界坐标值（mm）

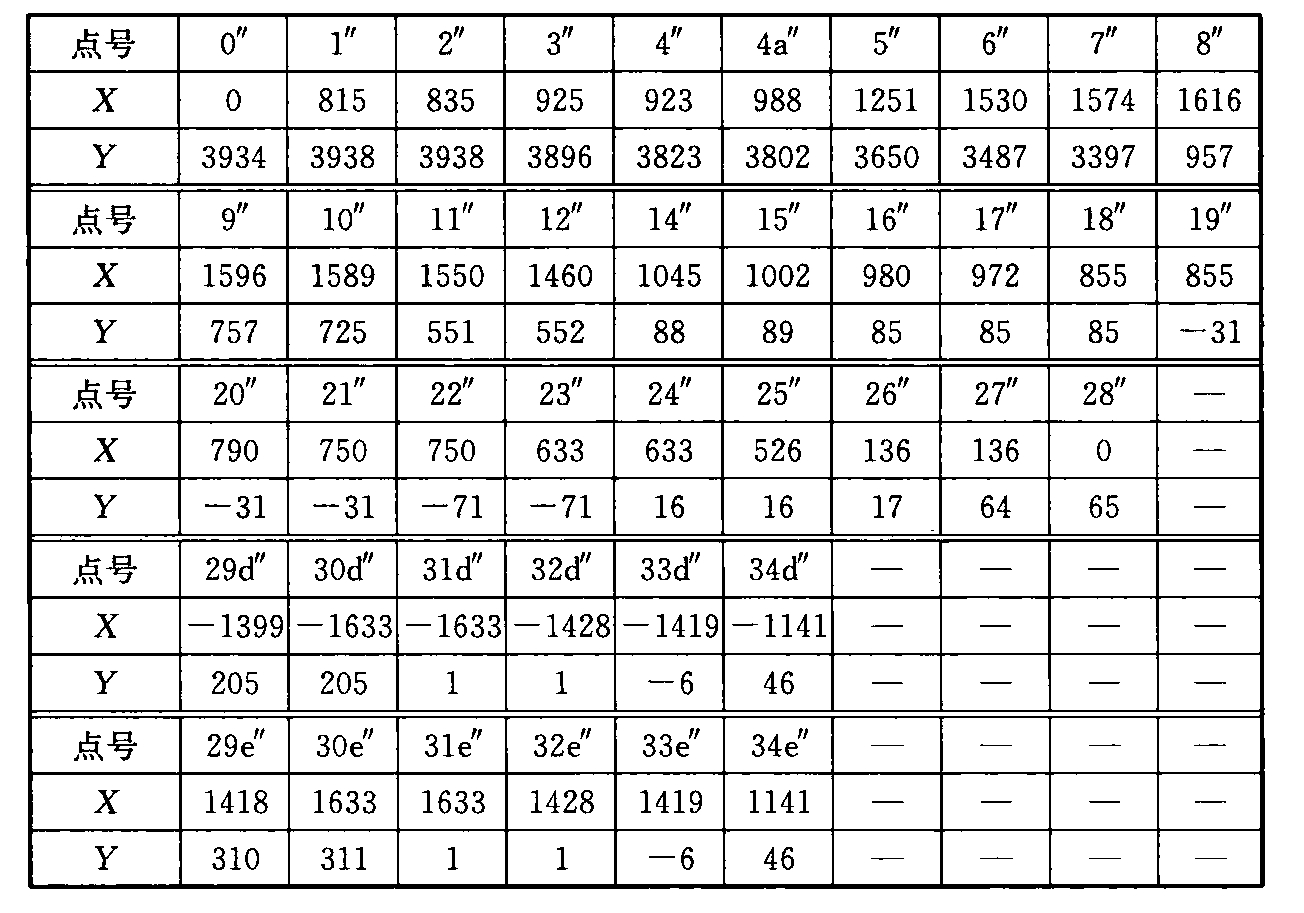

表A.0.1-3 隧道内区间直线地段设备限界坐标值（mm）

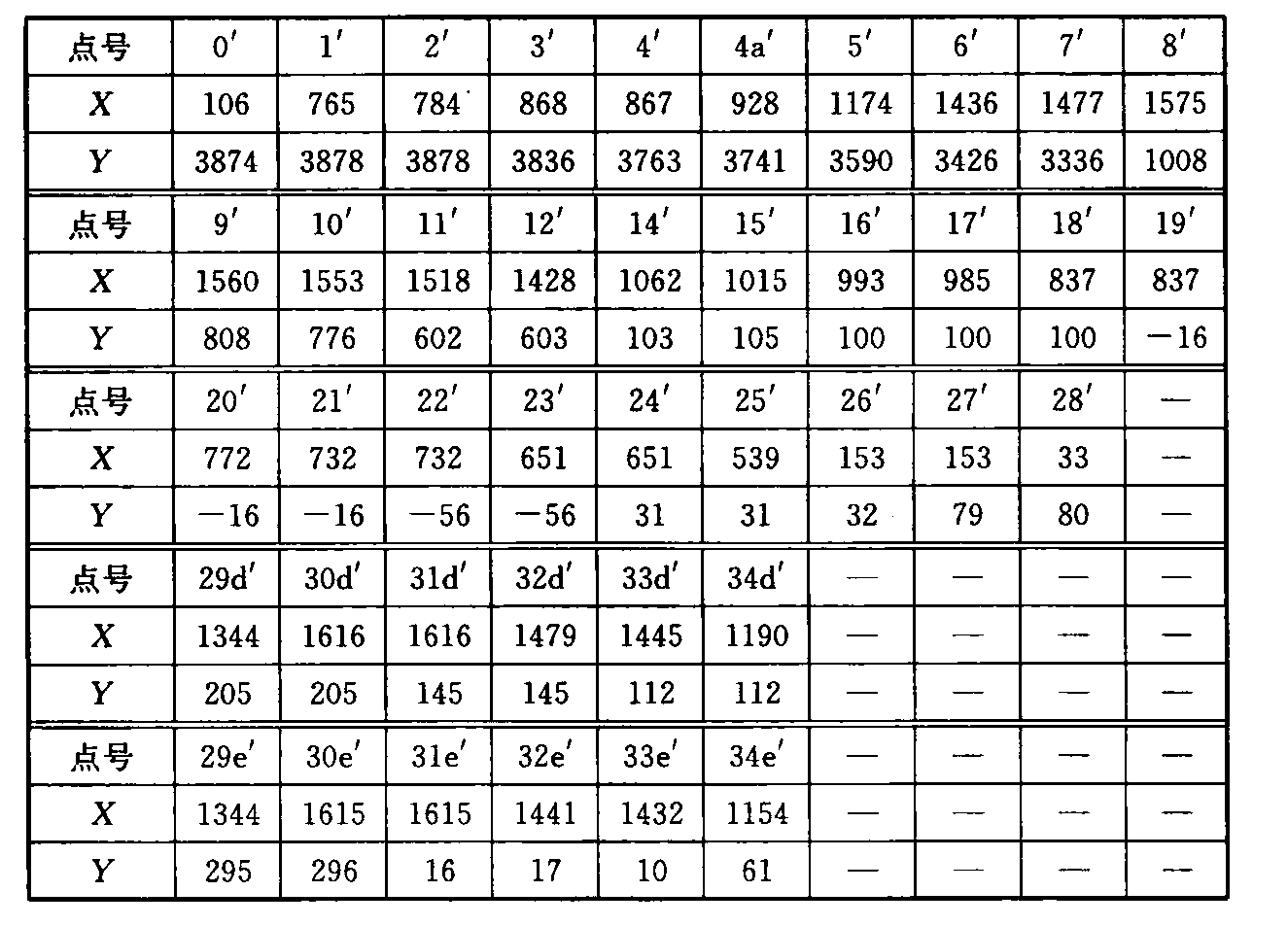

表A.0.1-4 隧道外区间直线地段车辆限界坐标值（mm）

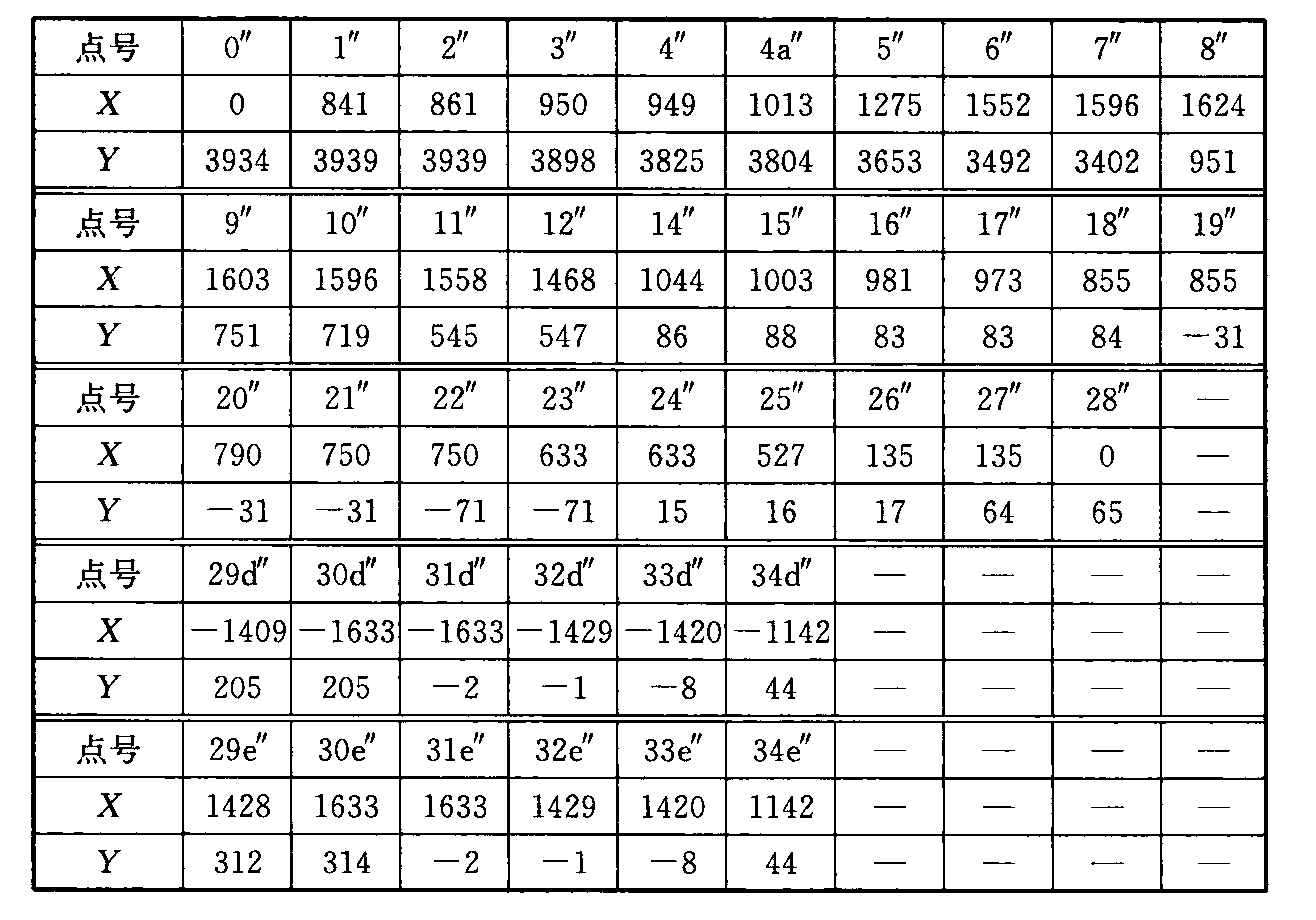

表A.0.1-5 隧道外区间直线地段设备限界坐标值（mm）

表A.0.1-6 隧道内过站直线地段车辆限界坐标值（mm）

表A.0.1-7 隧道外过站直线地段车辆限界坐标值（mm）

A.0.2 车站直线地段停站车辆轮廓线、车辆限界（图A.0.2）的坐标值应按表A.0.2-1~表A.0.2-3选取。

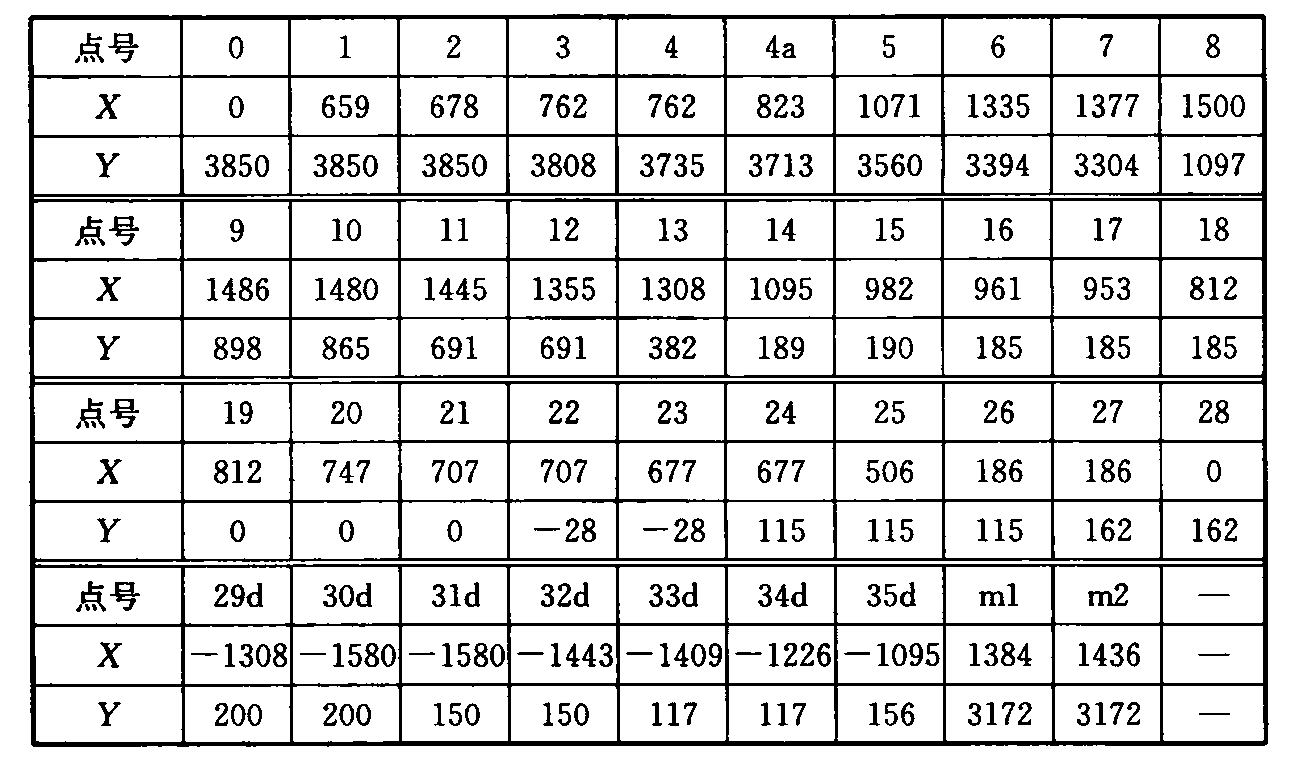

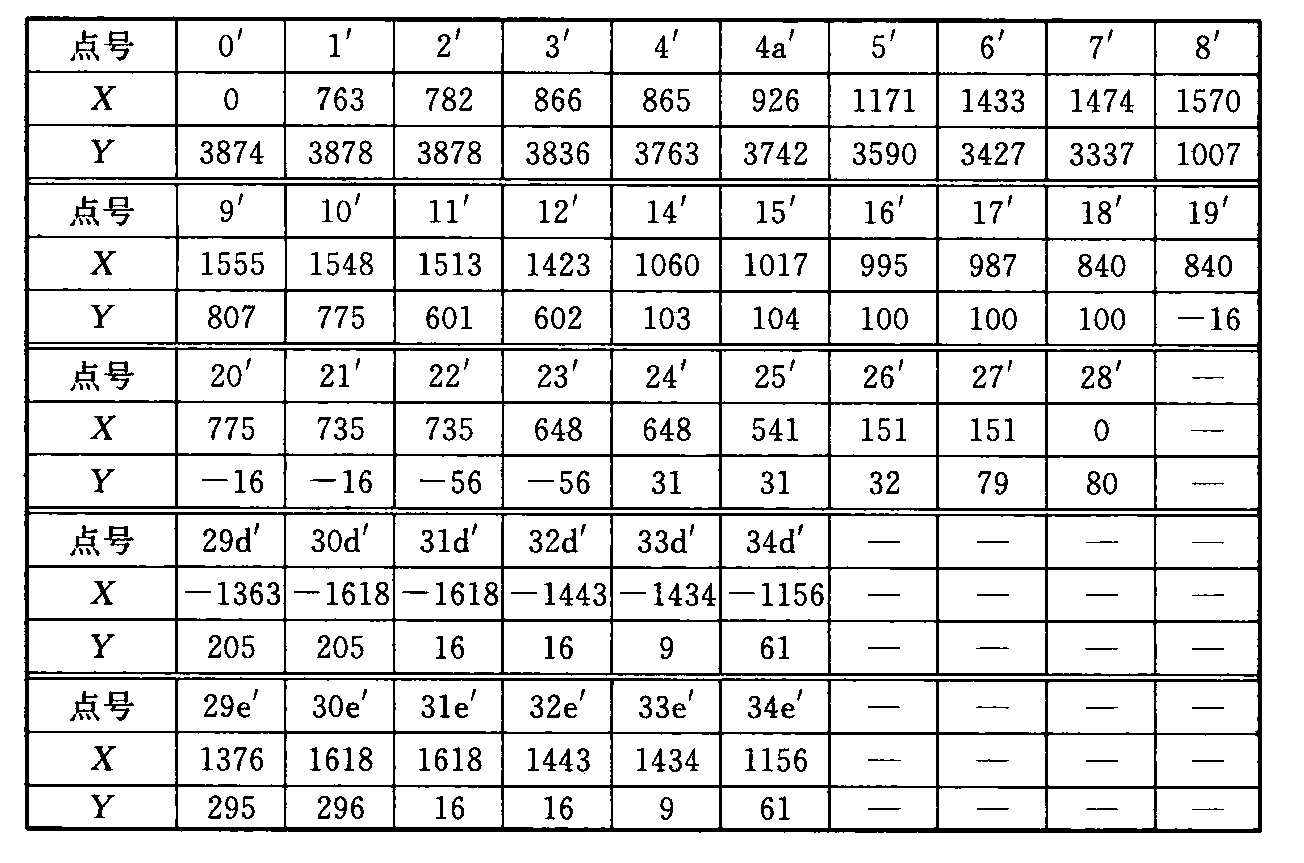

表A.0.2-1 车辆轮廓线坐标值（mm）

续表 A.0.2-1

注：表中第0~13点是车体上的控制点；第14~28点是转向架上的控制点；第29d~35d为受电靴工作状态控制点；第29e~35e为受电靴非工作状态控制点；m1~m4点是开门状态下车门控制点。

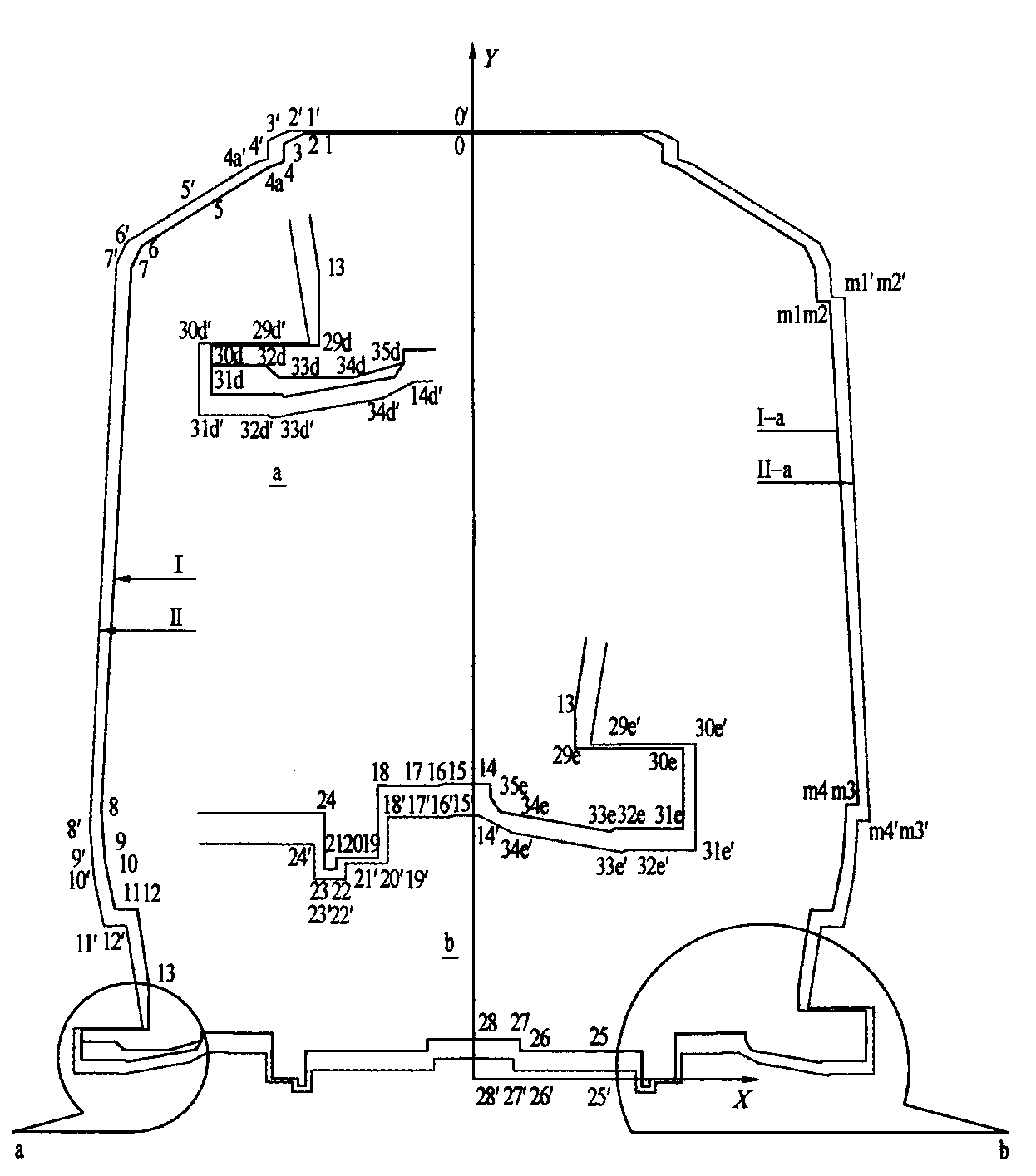

图A.0.2 A1型车车站直线地段停站车辆轮廓线、车辆限界

Ⅰ一车辆轮廓线；Ⅱ一车辆限界；Ⅰ-a一停站开门车门轮廓线；

Ⅱ-a一停站开门车门车辆限界；a一大样1；b一大样2

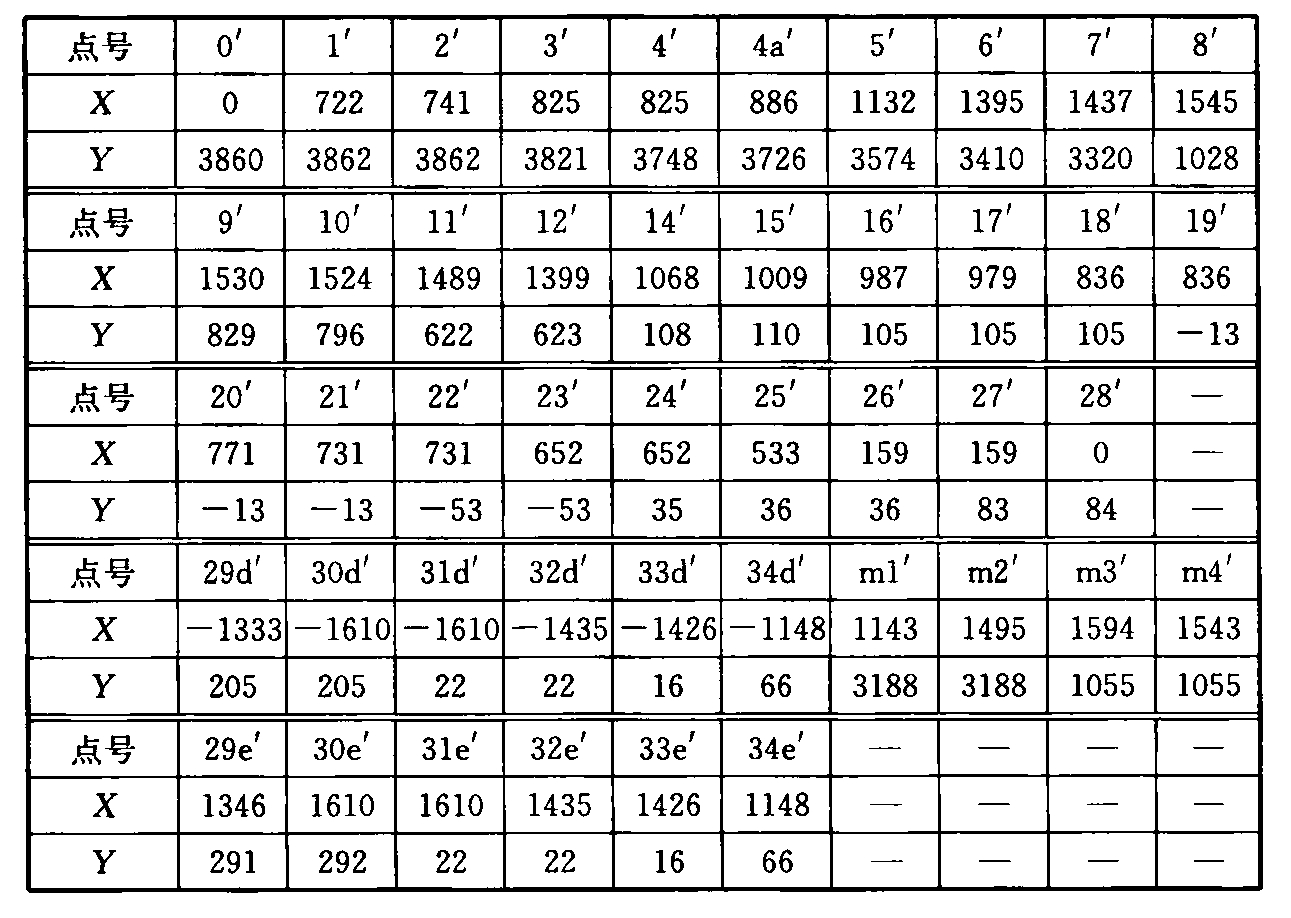

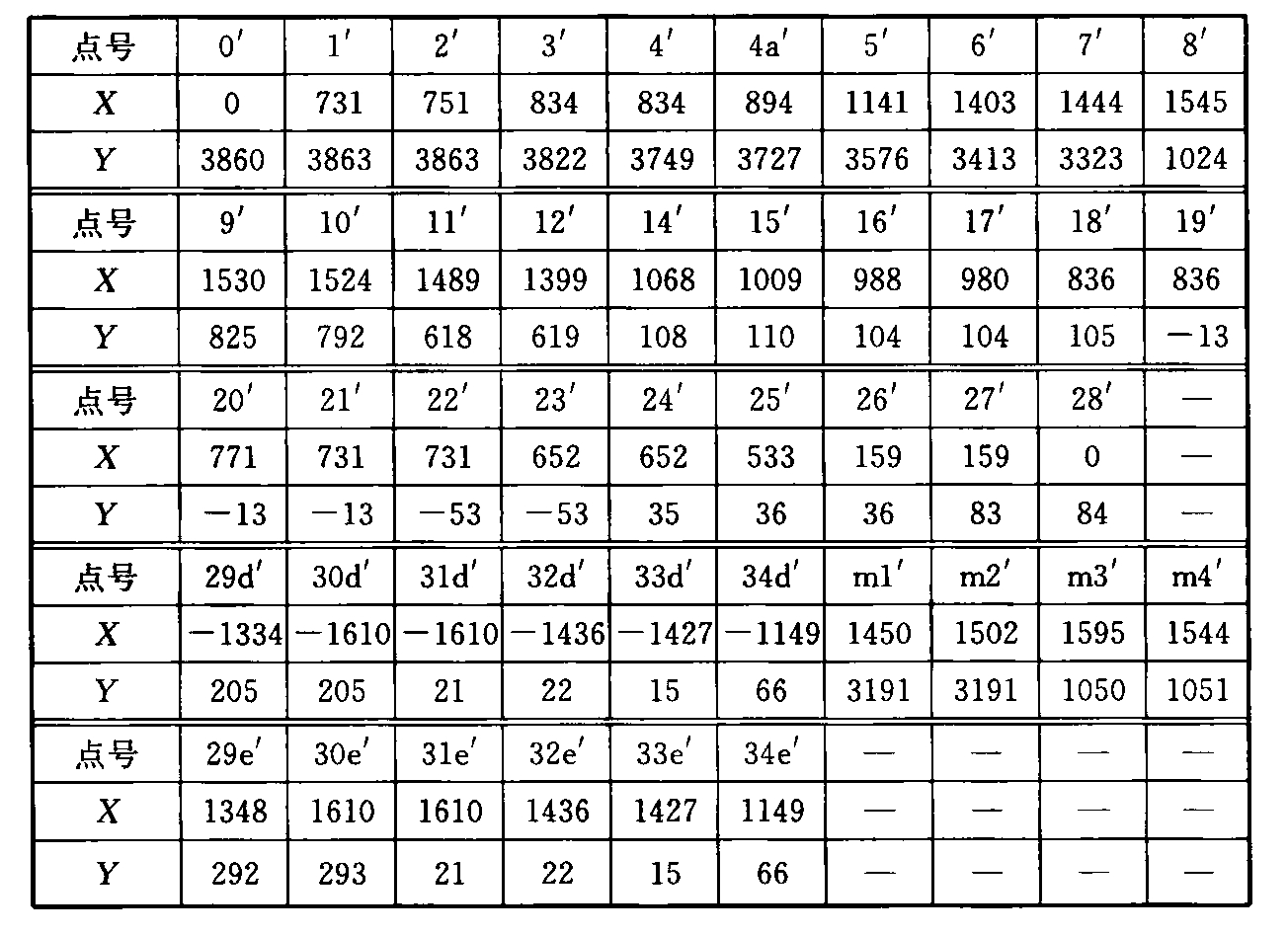

表A.0.2-2 隧道内车站直线地段停站车辆限界坐标值（mm）

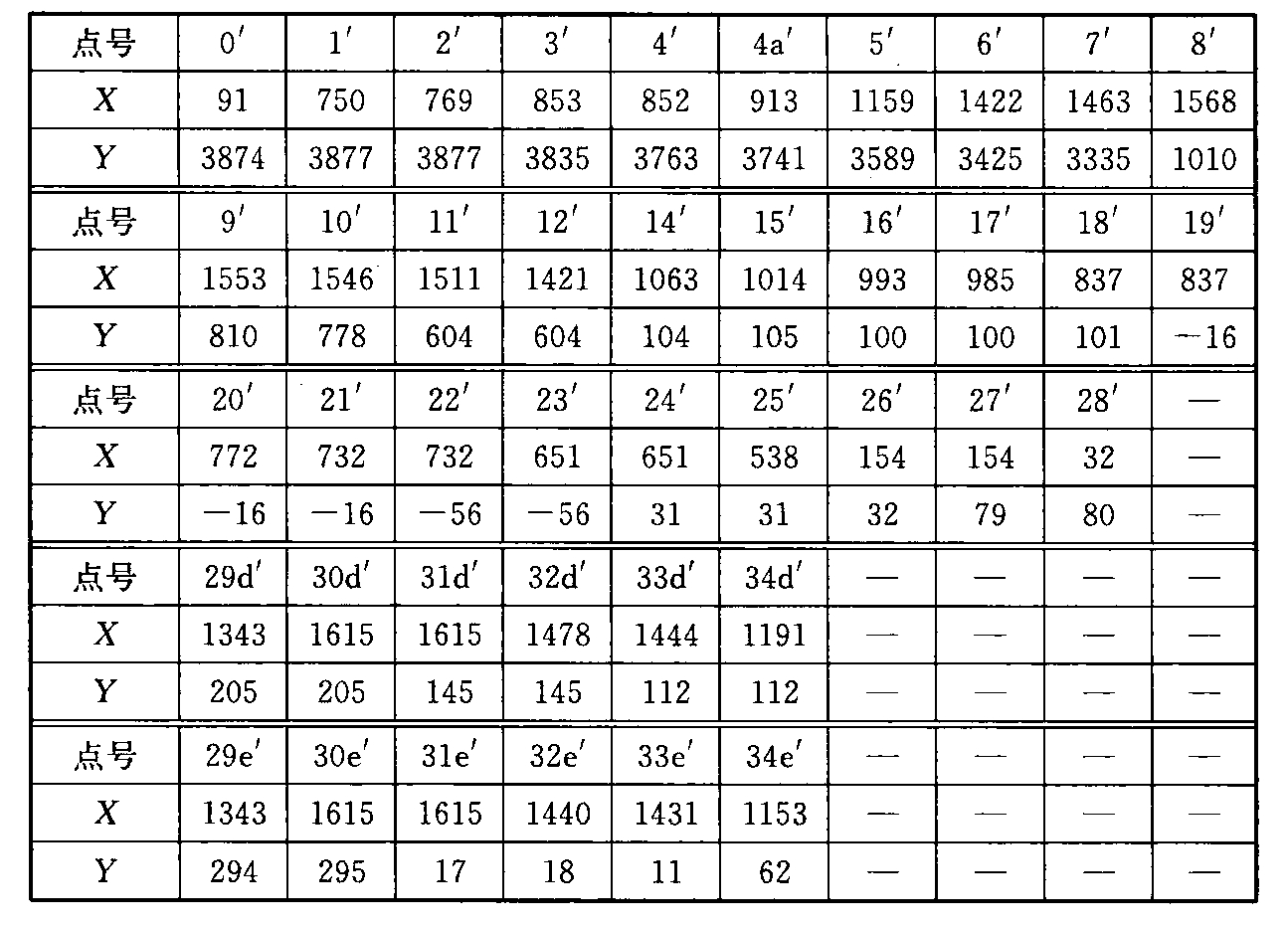

表A.0.2-3 隧道外车站直线地段停站车辆限界坐标值（mm）
