附录B A2型车限界

B.0.1 区间或过站直线地段车辆轮廓线、车辆限界、设备限界（图B.0.1）的坐标值，应按表B.0.1-1一表B.0.1-7选取。

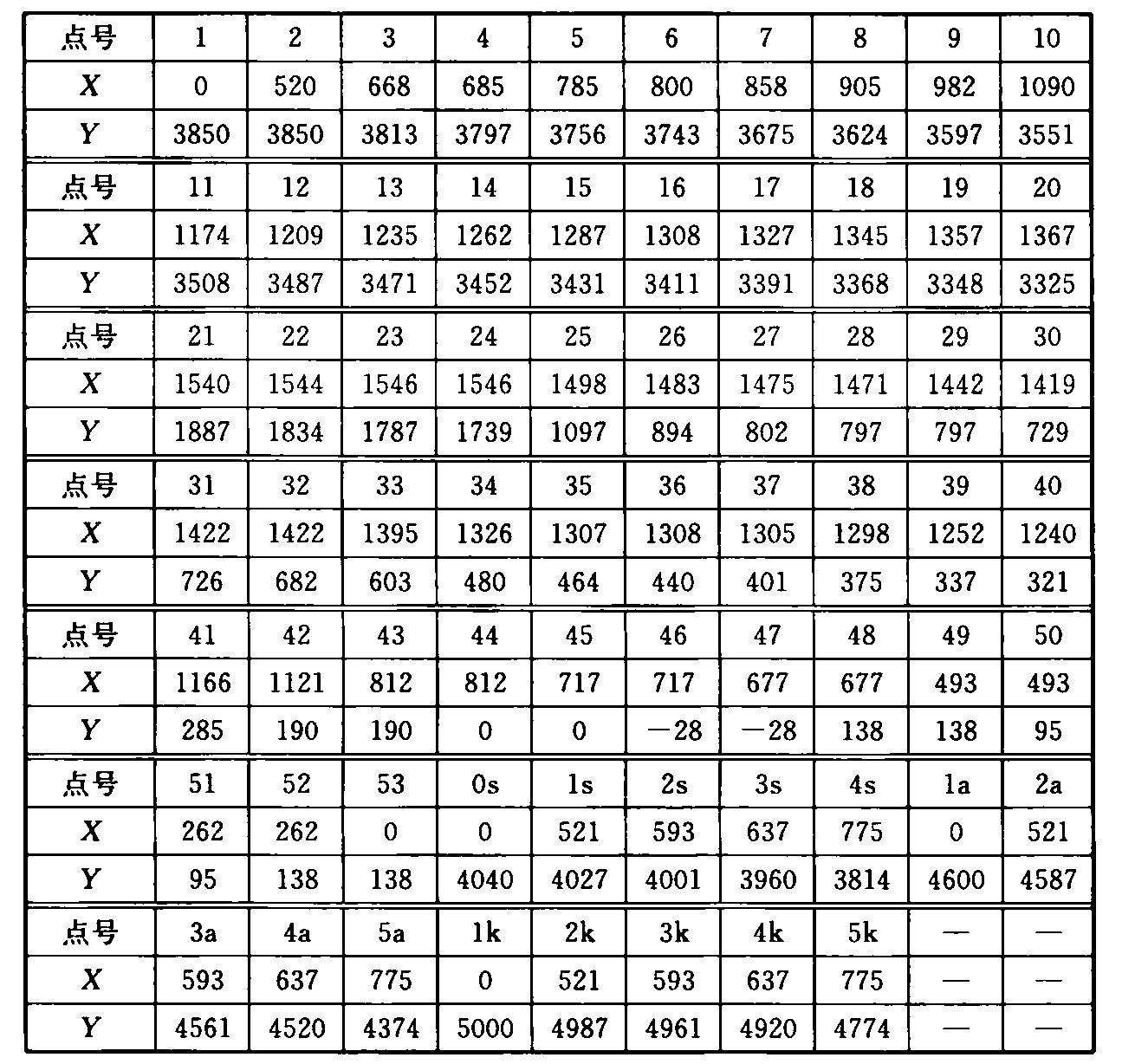

表B.0.1-1 车辆轮廓线坐标（mm）

注：表中第1~41点为车体上控制点；第41~42点为构架上控制点；第0s~4s点为隧道内受电弓控制点；受电弓工作高度为4040mm；第1a~5a点为隧道外受电弓控制点，受电弓工作高度为4600mm；第1k~5k点为车辆段库内受电弓控制点，受电弓工作高度为5000mm；库内受电弓车辆限界和设备限界根据隧道外相应限界值确定。

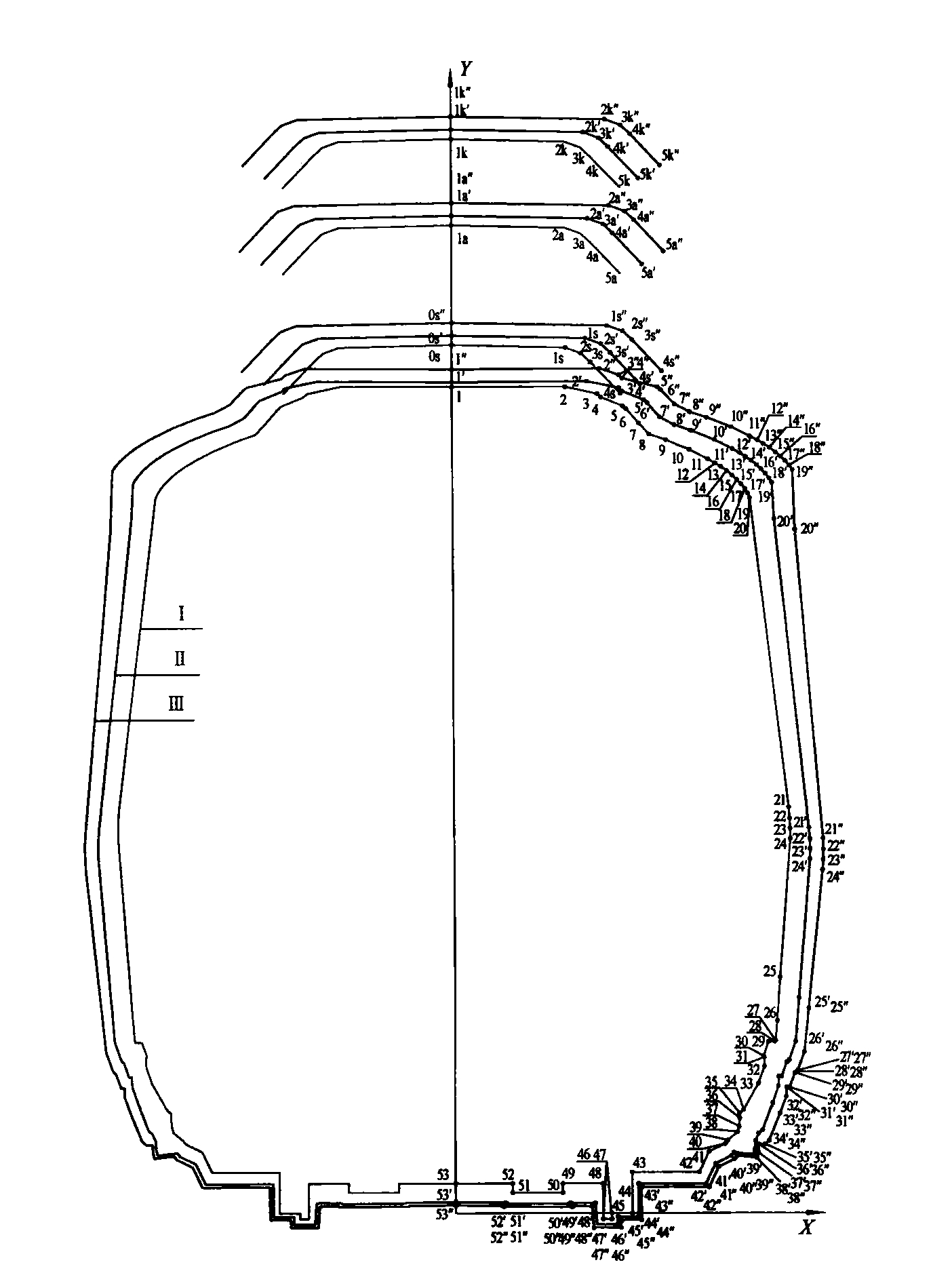

图B.0.1 A2型车区间或过站直线地段车辆轮廓线、车辆限界和设备限界

Ⅰ一车辆轮廓线；Ⅱ一车辆限界；Ⅲ一设备限界

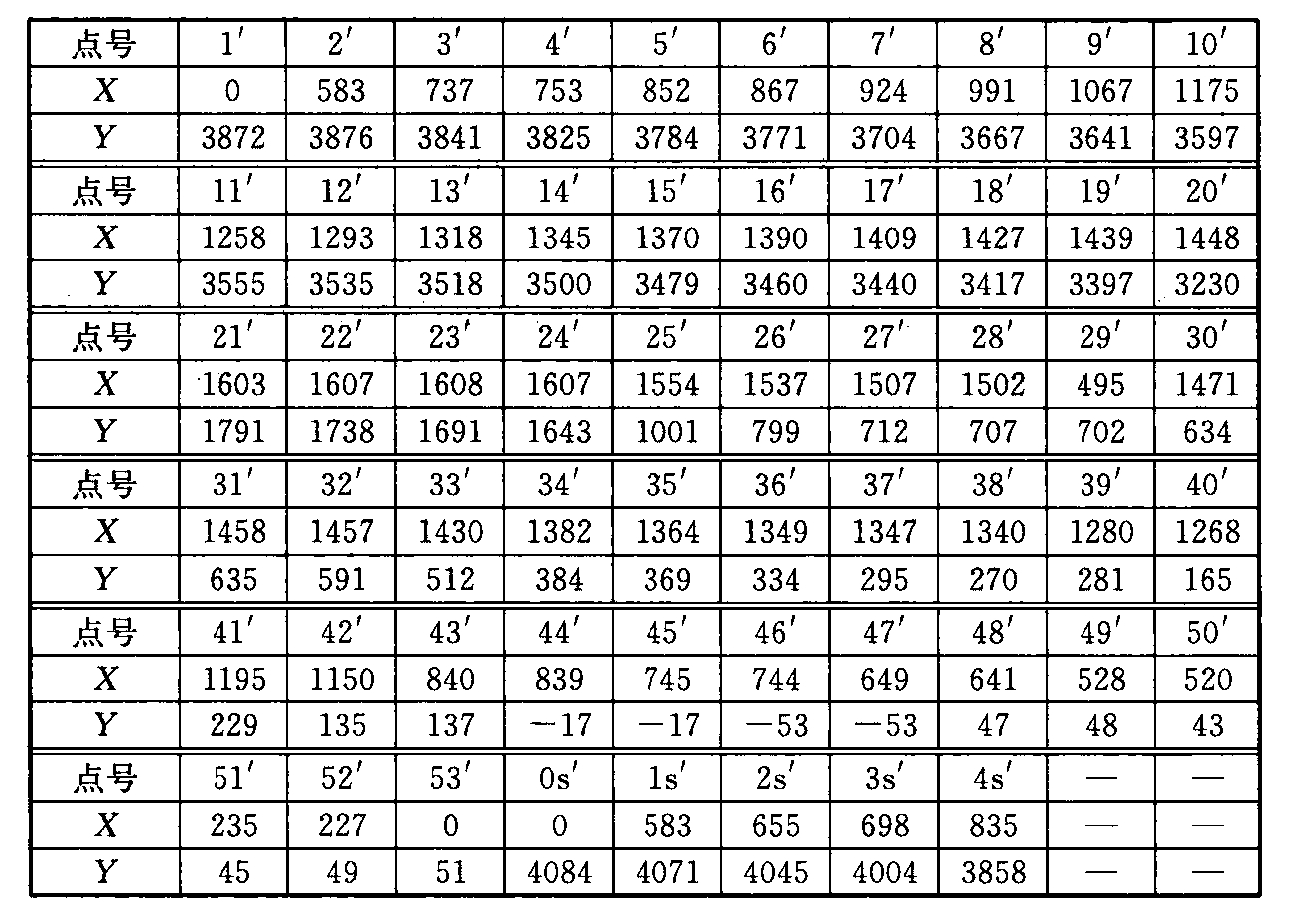

表B.0.1-2 隧道内区间直线地段车辆限界坐标值（mm）

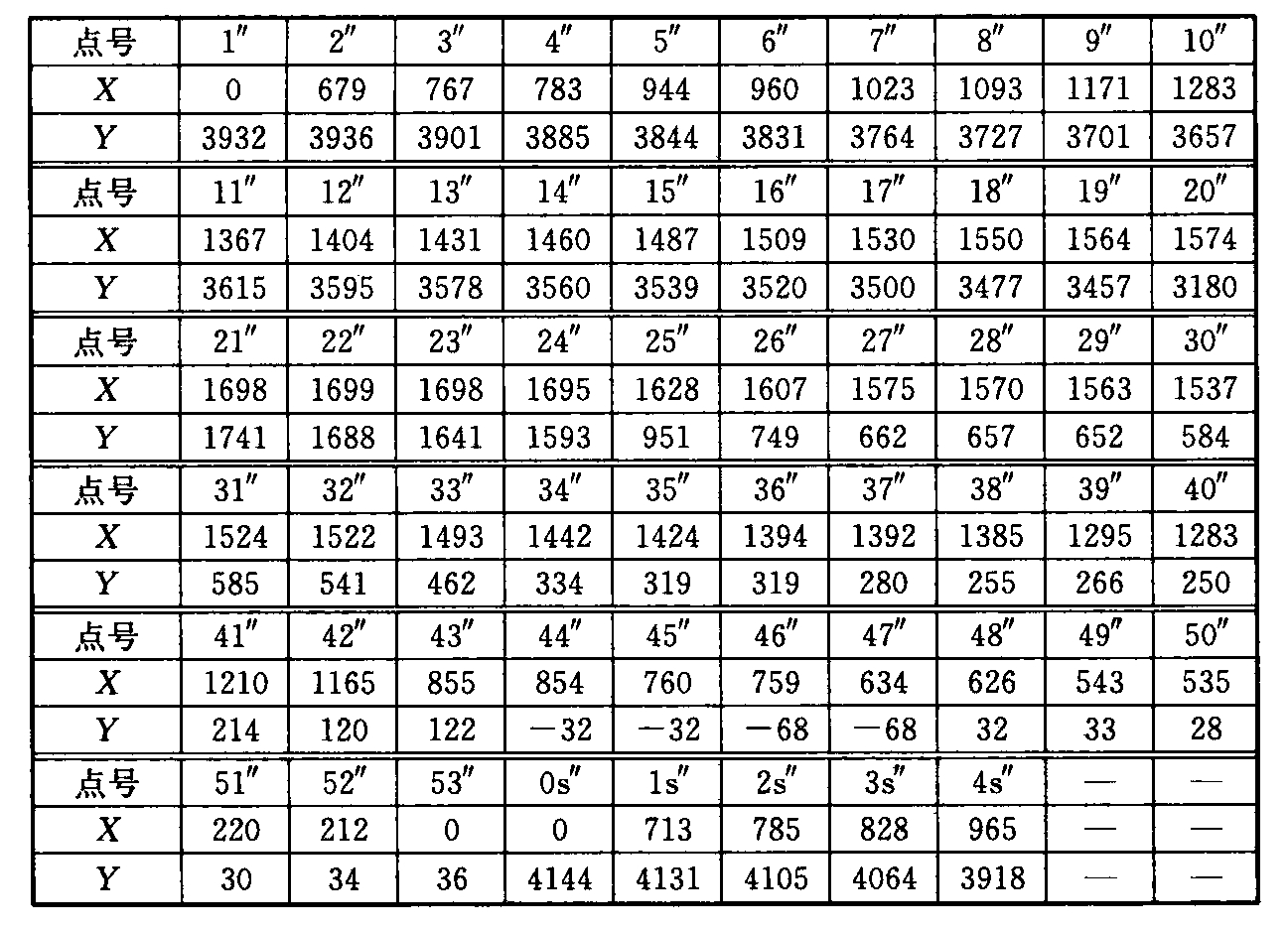

表B.0.1-3 隧道内区间直线地段设备限界坐标值（mm）

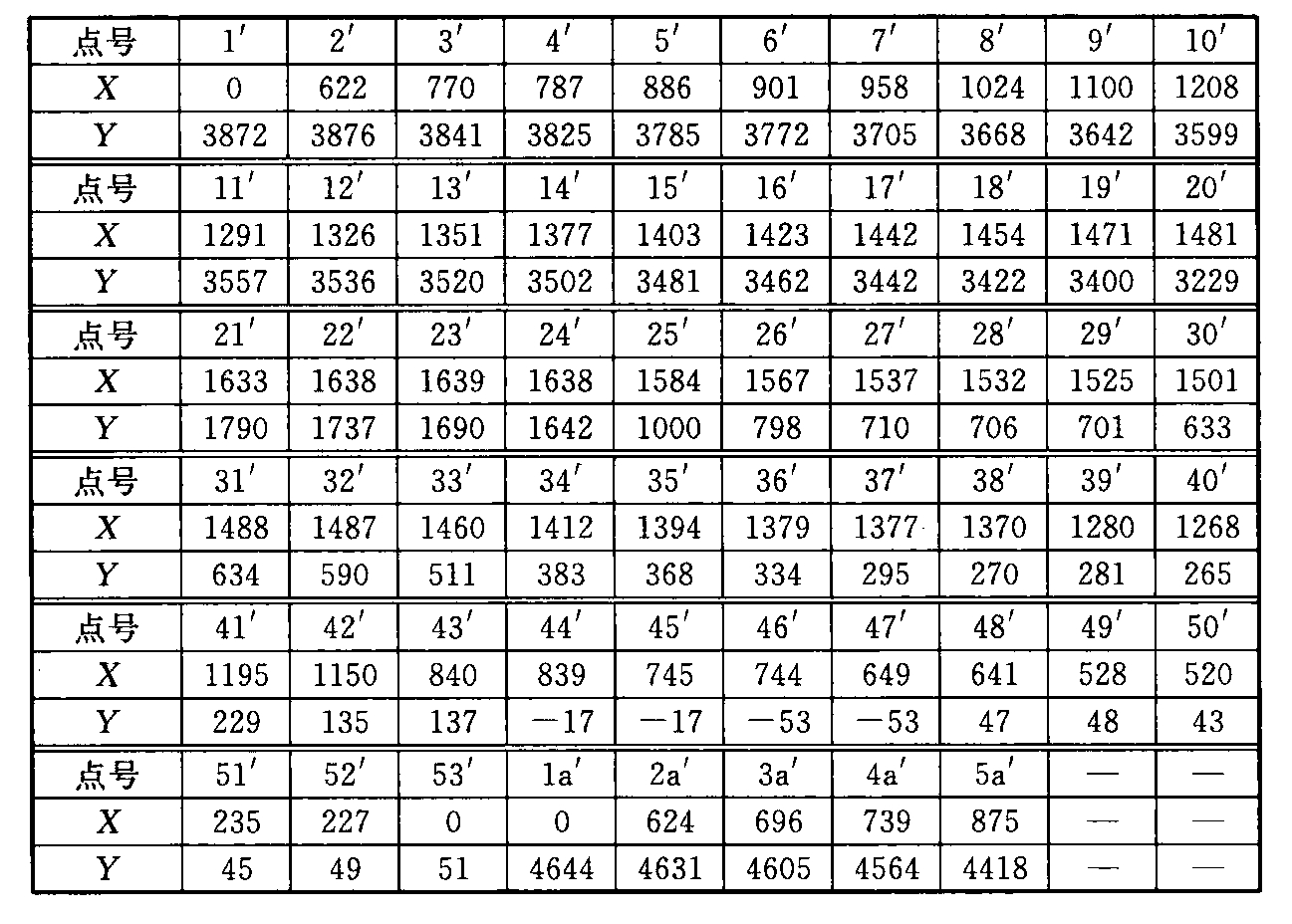

表B.0.1-4 隧道外区间直线地段车辆限界坐标值（mm）

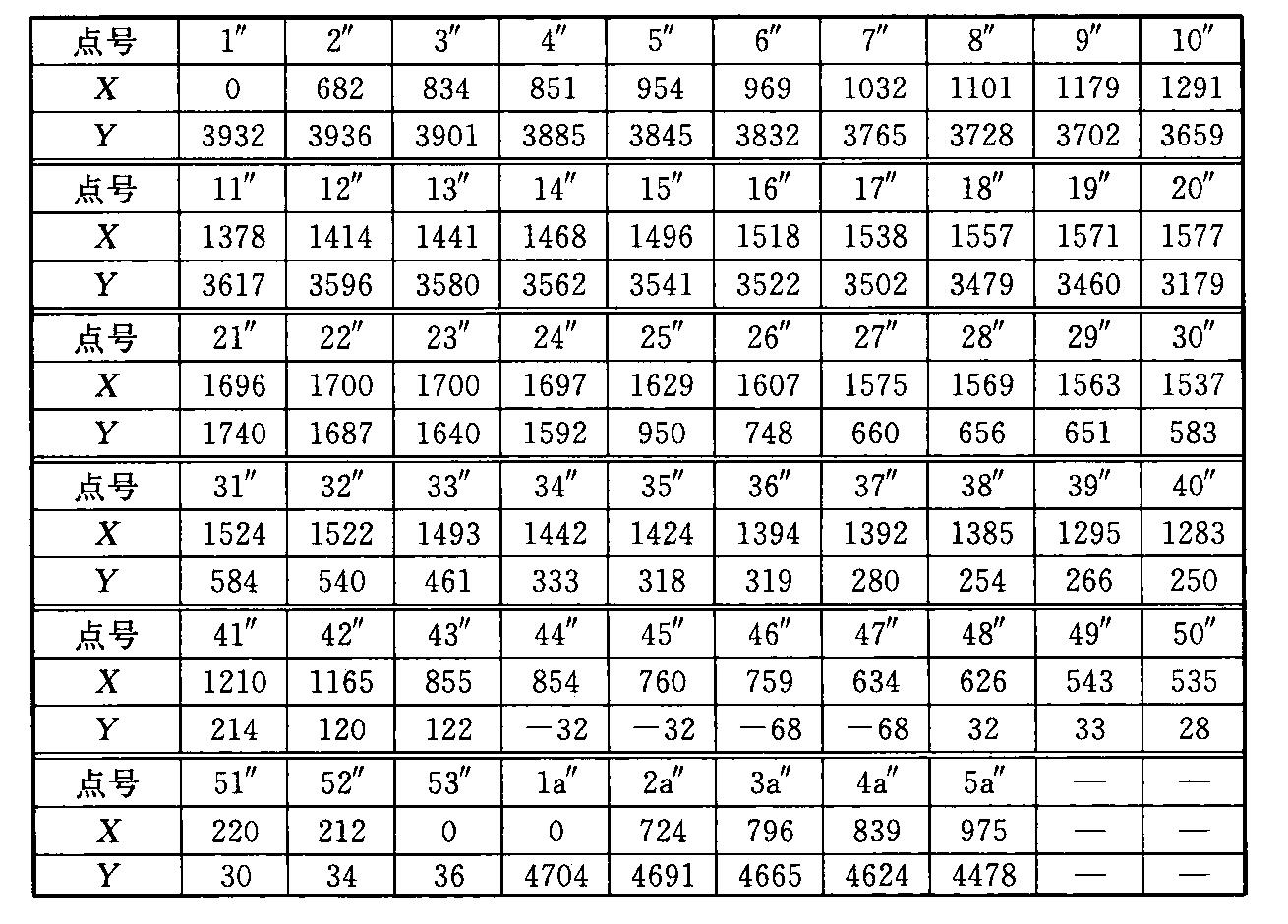

表B.0.1-5 隧道外区间直线地段设备限界坐标值（mm）

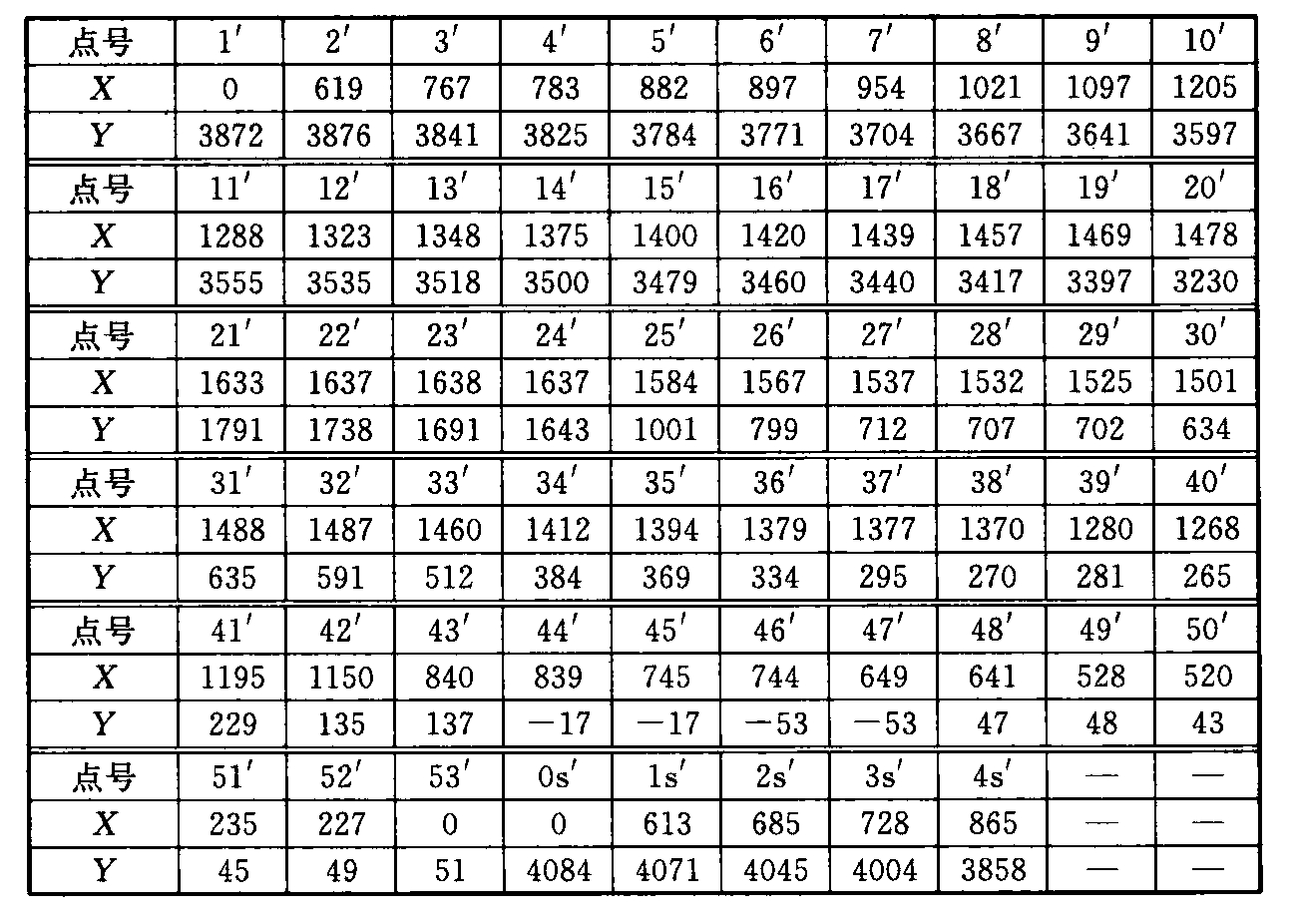

表B.0.1-6 隧道内过站直线地段车辆限界坐标值

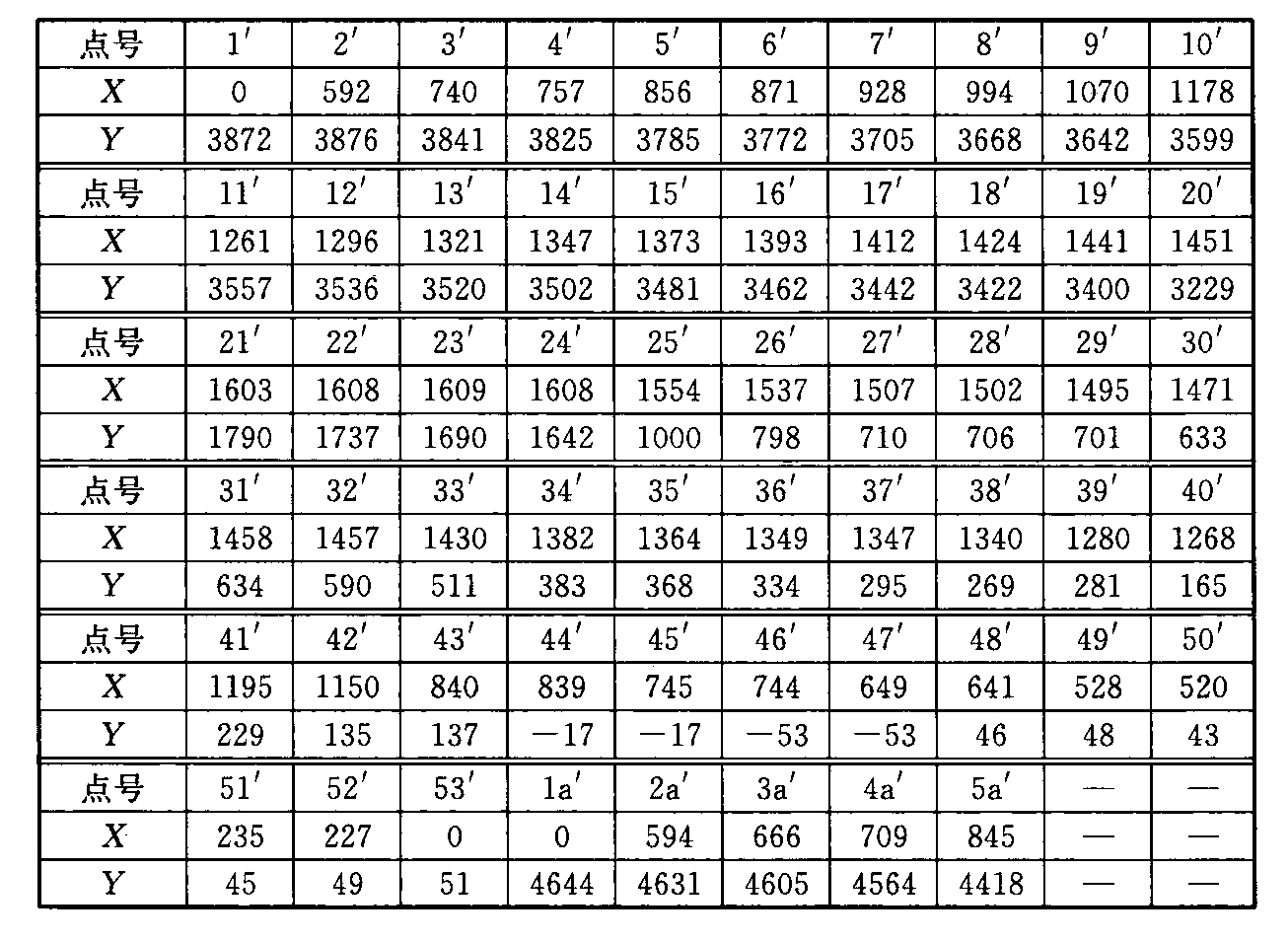

表B.0.1-7 隧道外过站直线地段车辆限界坐标值
