附录A 交流系统谐波干扰指标

A.0.1 交流系统谐波干扰指标计算应符合下列规定：

1 单次谐波的畸变率，可按下式计算：

2 总有效谐波畸变率，可按下式计算：

3 电话谐波波形系数，可按下列公式计算：

式中：

En——换流器谐波电流产生的n次谐波相对地电压均方根值；

E ph——相对地工频电压均方根值；

n——谐波次数。

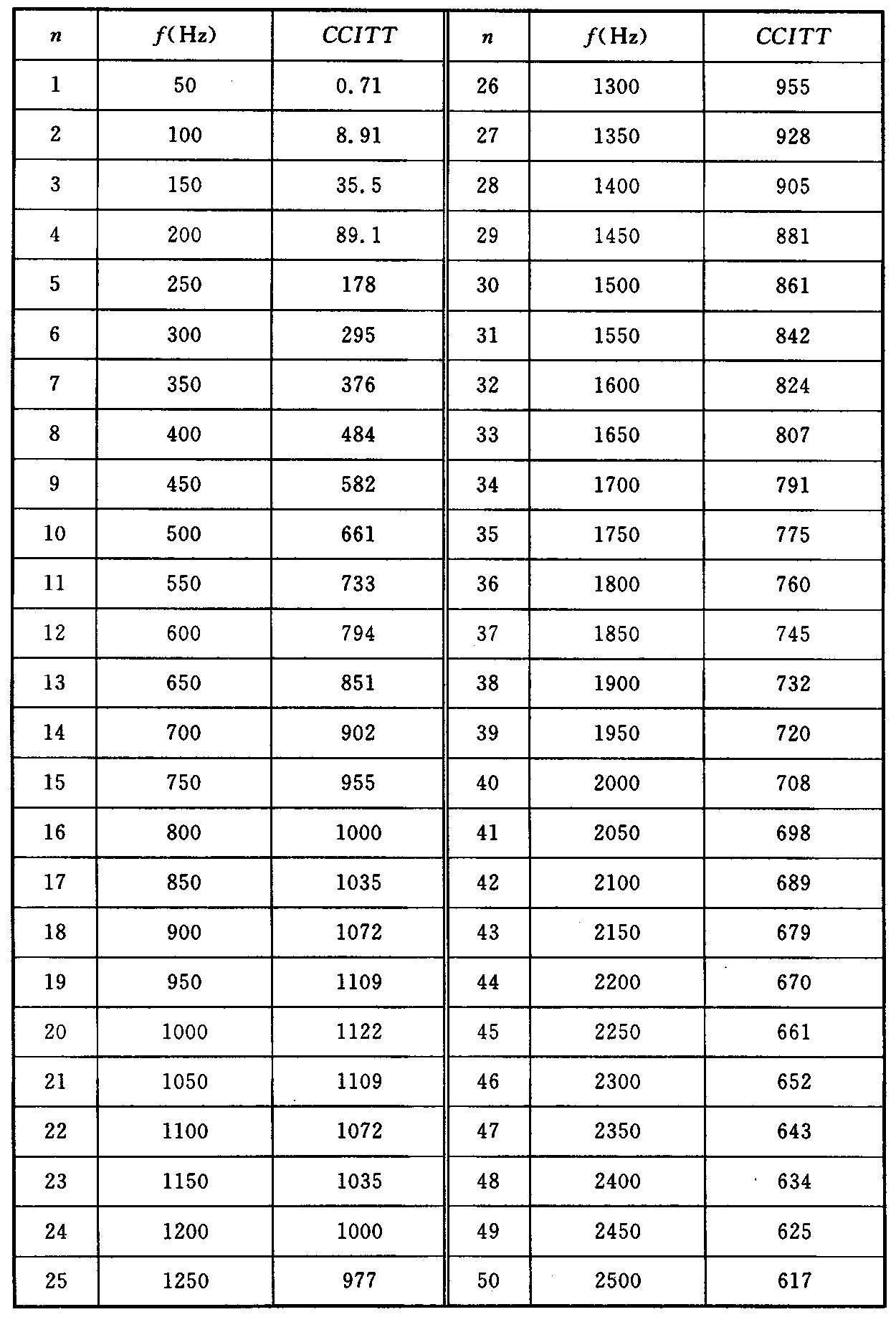

A.0.2 CCITT噪声加权系数见表A.0.2。

表A.0.2 CCITT噪声加权系数
