附录B 直流线路等效干扰电流计算

B.0.1 直流线路等效干扰电流应按下列公式计算：

式中：

Ieq（x）一一沿输电线路走廊的任何点，噪声加权至800Hz的等效干扰电流；

Ie（x）R一一由整流站换流器谐波电压源产生的等效干扰电流分量幅值；

Ie（x）i一一由逆变站换流器谐波电压源产生的等效干扰电流分量幅值；

X一一沿线路走廊的相对位置；

I（n,x）一一沿线路走廊位置，“x”处的n次谐波残余电流的均方根值；

p（n）一一n次谐波的噪声加权系数，见附录A中表A.0.2噪声加权系数；

n一一谐波次数；

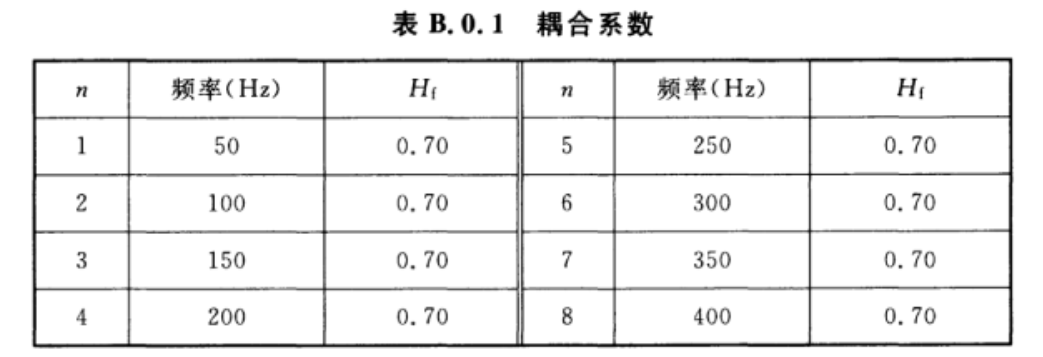

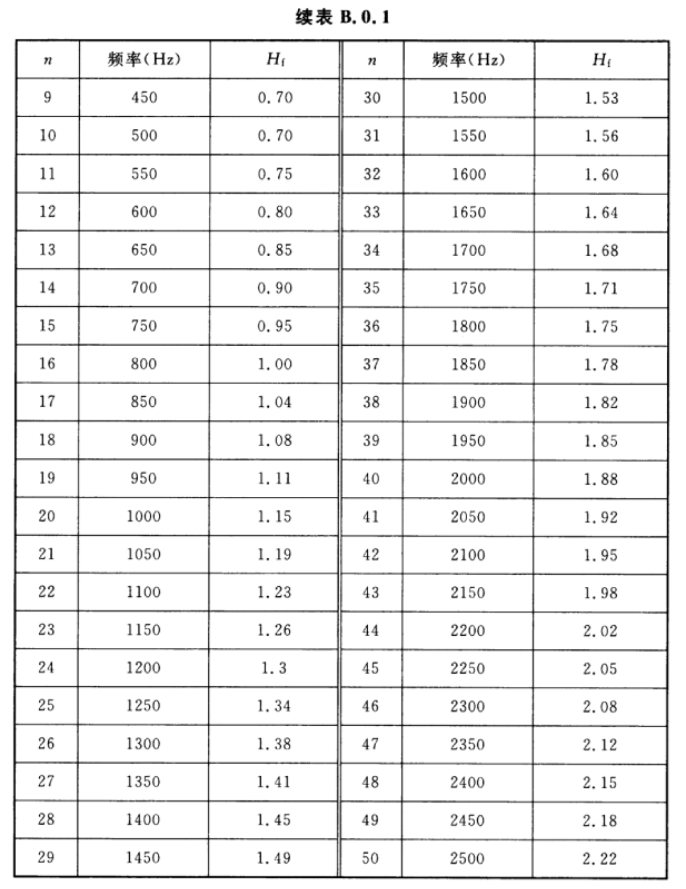

Hf一一耦合系数，见表B.0.1。
