6.5 结构部件

6.5.1 安全泄压阀

6.5.1.1 设有安全泄压阀的减压阀，安全泄压阀应设置在减压阀的出口侧，其公称直径应不小于15mm。

6.5.1.2 安全泄压阀泄放压力应可以调整，其泄放压力调整范围至少应在0.35MPa～1.38MPa之间。

6.5.2 控制阀门

6.5.2.1 减压阀控制管路上设置的控制阀门应设置手轮或手柄，并应标有永久性开关方向的指示。

6.5.2.2 控制阀门具有对减压阀的开关控制功能时，应设有其正常使用位置的锁止装置。

6.5.2.3 控制阀门流通部件应采用耐腐蚀性能不低于青铜的材料制造。

6.5.3 减压调整装置

减压阀应设置减压压力调整装置，调整装置应便于操作且具有调整位置锁紧的措施。

6.5.4 过滤网

与减压阀控制腔连接的管路及部件，当其流通直径小于等于6mm时，应设置过滤网，过滤网网孔最大尺寸不应大于保护孔径的0.6倍，过滤网总面积不应小于保护面积的20倍。

6.5.5 连接

6.5.5.1 减压阀采用法兰连接方式时，法兰连接尺寸、法兰密封面型式和尺寸应符合GB/T 17241.6或GB/T 9112的规定。

6.5.5.2 减压阀采用沟槽连接时，沟槽尺寸应符合GB 5135.11的规定。

6.5.5.3 减压阀采用螺纹连接时，连接螺纹应符合GB/T 7306的规定。

6.5.6 隔膜

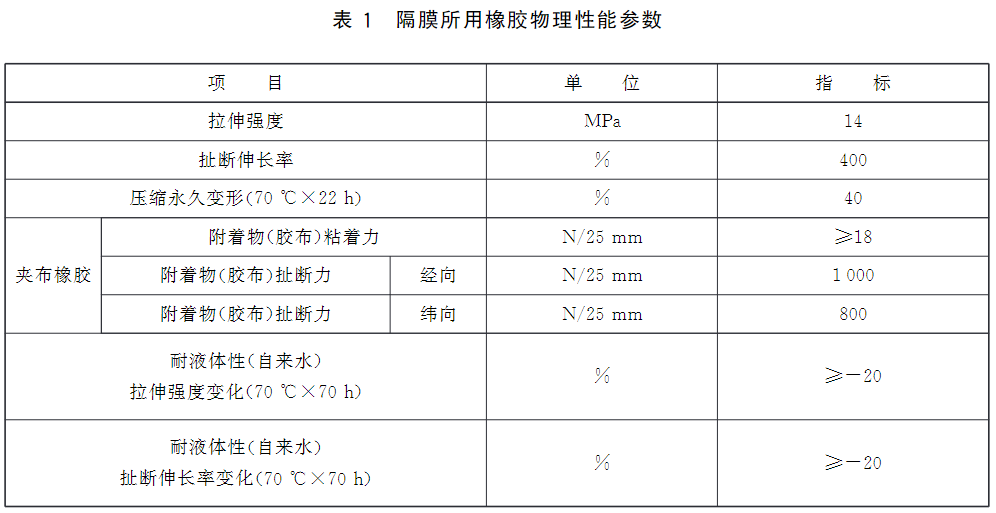

采用隔膜作为敏感元件的减压阀，隔膜所用橡胶的物理性能应符合表1的规定。
