附录A 古建筑预计年均雷击次数

A.1 预计年均雷击次数

A.1.1 古建筑预计年均雷击次数应按下式计算：

式中：N——古建筑预计年均雷击次数(次/a)；

Ng——平均地闪密度(次/km²·a)，每年每平方公里雷击大地的次数可从Ng的分布图(或从地区的Ng记录，或当地有关部门地闪定位网络系统数据里)查取；当无Ng数值时，可按Ng约等于0.1Td获得，Td为当地的年均雷暴日；

Ad——古建筑的等效雷击截受面积(m²)，按本规范第A.2节的规定进行计算；

Cd——古建筑的位置因子，可按表A.1.1选取。

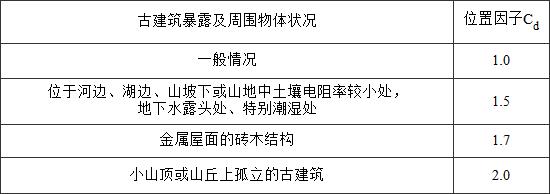

表A.1.1 古建筑的位置因子(Cd)

A.2 等效雷击截受面积

A.2.1 对于一般平坦大地上的孤立古建筑，其等效雷击截受面积可采用计算法或作图法求出，并应符合下列规定：

1 孤立的长方体古建筑的等效雷击截受面积可采用下式确定(图A.2.1)：

式中：Ad——等效雷击截受面积(m²)；

L——长方体古建筑的屋顶最大外廓的长度(m)；

W——长方体古建筑的屋顶最大外廓的宽度(m)；

H——长方体古建筑的屋顶距室外地面的高度(m)；

π——圆周率，约等于3.14。

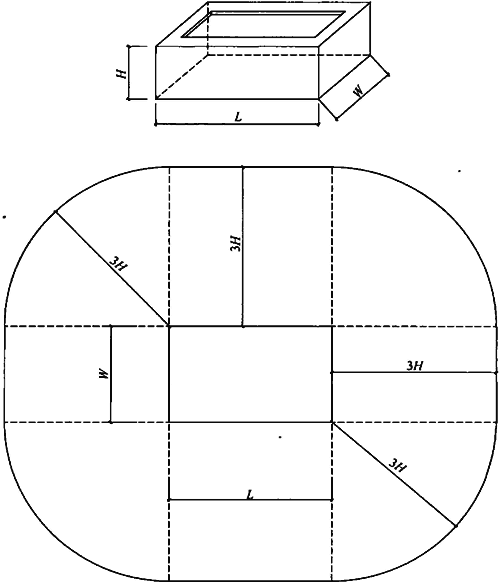

图A.2.1 平屋顶或藏式建筑的等效雷击截受面积的确定

2 几何形状复杂古建筑的等效雷击截受面积应按现行国家标准《雷电防护 第2部分：风险管理》GB/T 21714.2的有关规定确定。

A.2.2 对于斜坡屋顶古建筑，当屋顶坡度大于1/3时，其等效雷击截受面积可按下式确定(图A.2.2)：

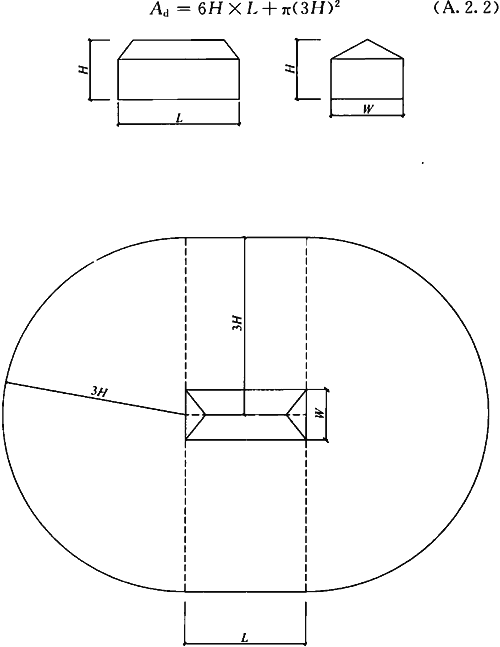

图A.2.2 斜坡屋顶等效雷击截受面积的确定

式中：Ad——等效雷击截受面积(m²)；

H——古建筑屋顶距室外地面的高度(m)；

L——古建筑的屋顶最大外轮廓的长度(m)；

π——圆周率，约等于3.14。

A.2.3 屋顶形制为攒角式、三角攒尖、四角攒尖等形式以及碉楼，塔等古建筑，当屋顶各个方向坡度大于1/3时，其等效雷击截受面积可按下式确定(图A.2.3)：

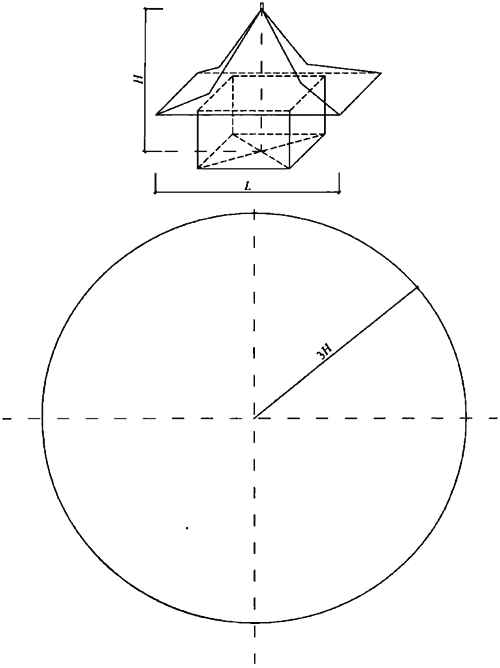

图A.2.3 尖角屋顶等效雷击截受面积的确定

式中：Ad——等效雷击截受面积(m²)；

H——室外地面至屋顶尖的高度(m)；

π——圆周率，约等于3.14。
