附录F 古建筑防雷工程自检验内容与表格形式

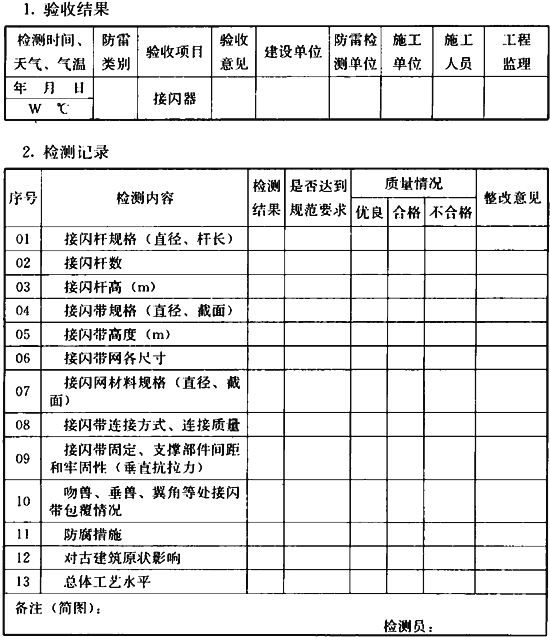

F.0.1 接闪器自检验应按表F.0.1填写验收结果和检测记录。

表F.0.1 接闪器检测验收表

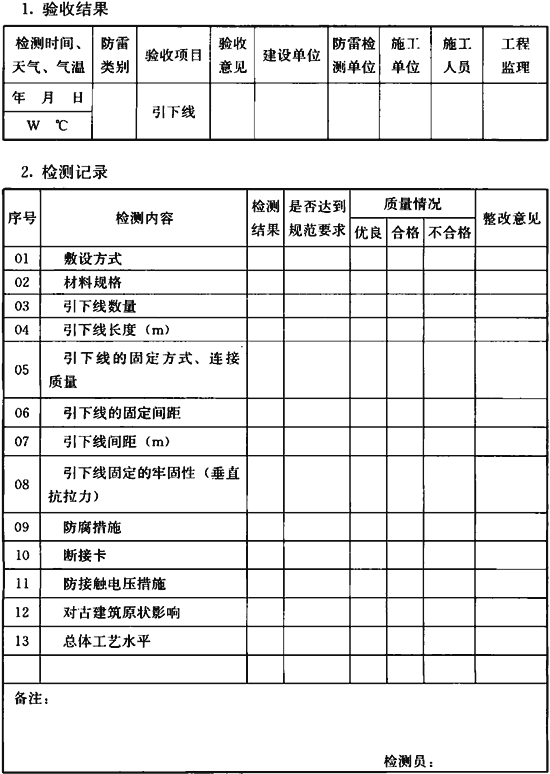

F.0.2 引下线自检验应按表F.0.2填写验收结果和检测记录。

表F.0.2 引下线检测验收表

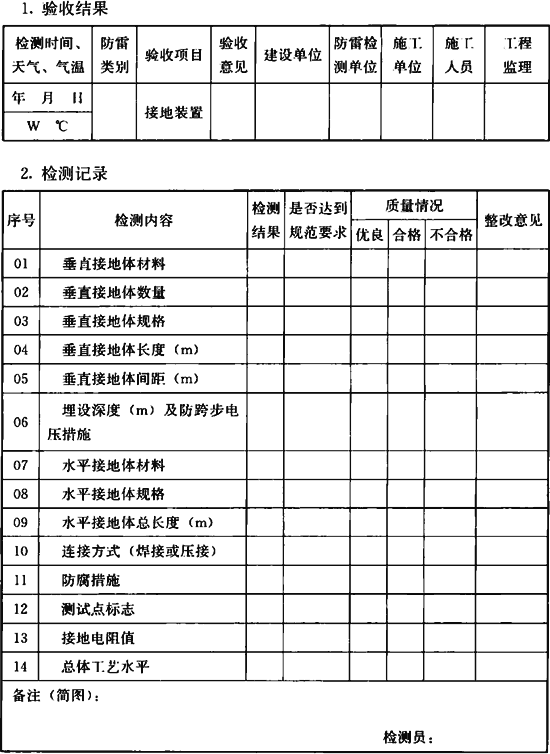

F.0.3 接地装置自检验应按表F.0.3填写验收结果和检测记录。

表F.0.3 接地装置检测验收表

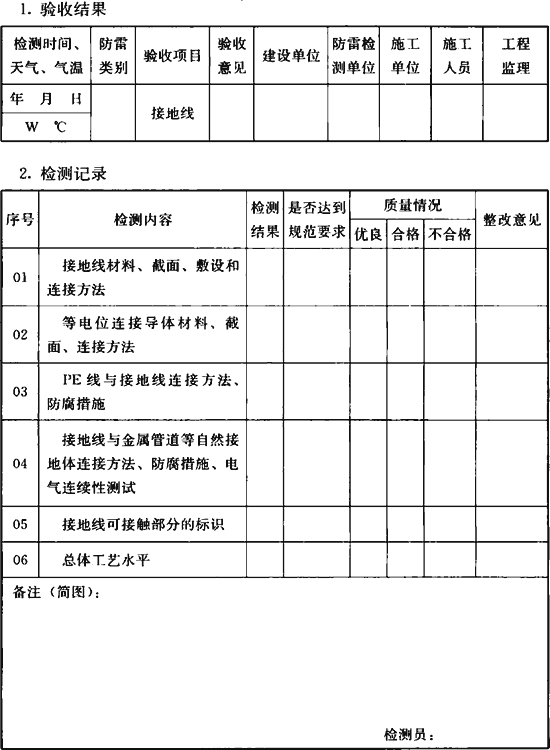

F.0.4 接地线及等电位连接自检验应按表F.0.4填写验收结果和检测记录。

表F.0.4 接地线及等电位连接检测验收表

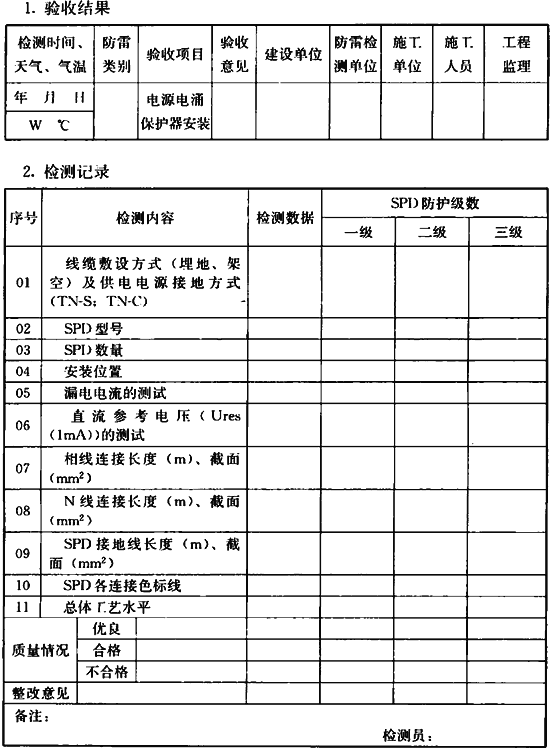

F.0.5 电源线电涌保护器自检验应按表F.0.5填写验收结果和检测记录。

表F.0.5 电源线电涌保护器检测验收表

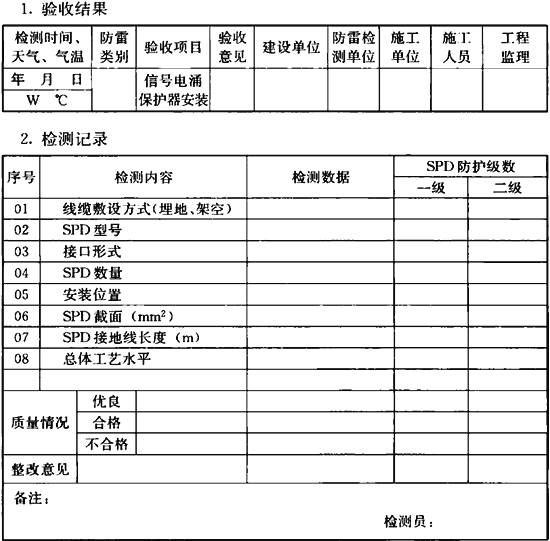

F.0.6 信号线电涌保护器自检验应按表F.0.6填写验收结果和检测记录。

表F.0.6 信号线电涌保护器检测验收表

注：验收检测表填表说明

1 检测时间、天气、温度：检测时间填写年、月、日，天气填写晴、阴、雨，温度填写当天实际气温。

2 验收项目：按接闪器、引下线、接地装置、接地线及等电位连接、电源线电涌保护器、信号电涌保护器等项目填写。

3 验收意见：根据现场的具体情况和检测数据如防雷器材规格、连接方法、焊接质量、接地电阻、防腐措施、标志、工艺等做出总体评价，确定是否符合本规范要求。

4 检测内容：按各个验收项目的主要工序及其要求填写。

5 整改意见：在检测过程中，发现质量问题，提出意见，及时通知施工单位整改，直至满足验收要求为止。

6 隐蔽工程须经施工监理人员签名方为有效。
