附录A 偏压隧道衬砌作用计算方法

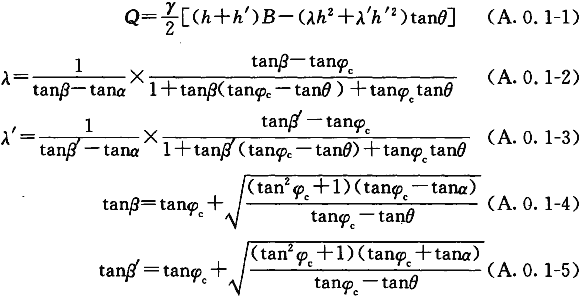

A.0.1 偏压隧道设计时，在假定偏压分布图形与地面坡度一致(图A.0.1)作用下，其垂直压力宜按下列公式计算：

式中：

h——内侧由拱顶水平至地面的高度(m)；

h'——外侧由拱顶水平至地面的高度(m)；

B——隧道宽度(m)；

γ ——围岩重度(kN/m3)；

θ ——顶板土柱两侧摩擦角(°)；当无实测资料时，宜按表A.0.1选取；

λ ——内侧的侧压力系数；

λ' ——外侧的侧压力系数；

α ——地面坡度角(°)；

φc——围岩计算摩擦角(°)；

β ——内侧产生最大推力时的破裂角(°)；

β' ——外侧产生最大推力时的破裂角(°)；

表A.0.1 顶板土桩两侧摩擦角 θ 取值

图A.0.1 偏压隧道衬砌作用(荷载)计算图式

A.0.2 在荷载作用下的水平侧压力宜按下列公式计算：

式中：

hi——内侧任一点 i 至地面的距离(m)；

hi'——外侧任一点 i 至地面的距离(m)。
