G.2 车辆产生的管道轴向循环应力计算

G.2.1 车辆荷载产生的管道轴向循环应力 σLh应按下式计算：

式中：

σLh——车辆荷载产生的管道轴向循环应力(kPa)；

KLh——公路车辆荷载产生管道轴向循环应力的刚度系数，按表G.2.1-1取值，当不能从表中直接获取数据时，应按图G.2.1-1确定；

GLh——公路轴向循环应力的几何因素，按表G.2.1-2取值，当不能从表中直接获取数据时，应按图G.2.1-2确定。

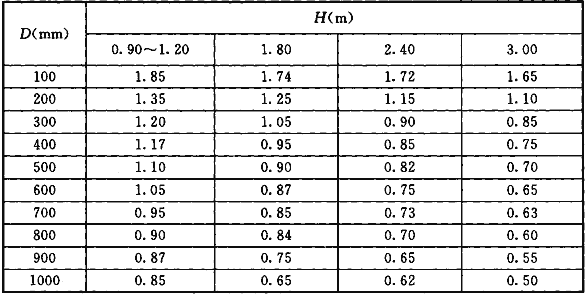

表G.2.1-1 公路车辆荷载产生管道轴向应力的刚度系数 KLh

图G.2.1 公路车辆荷载产生管道轴向应力的刚度系数 KLh

表G.2.1-2 公路轴向循环应力的几何因素 GLh

图G.2.1-2 公路轴向循环应力的几何因素 GLh
