2.1 图线

2.1.1 图线的宽度b，应根据据图样的复杂程度和比例，并按现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定选用图(2.1.1-1)～图(2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b:0.25b。

2.1.2 建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。

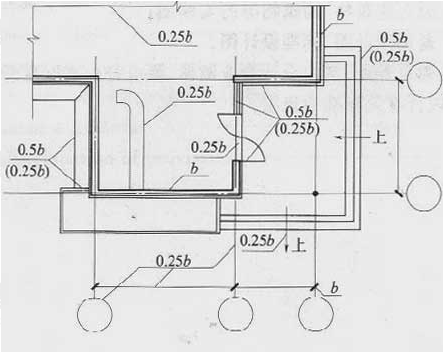

图2.1.1-1 平面图图线宽度选用示例

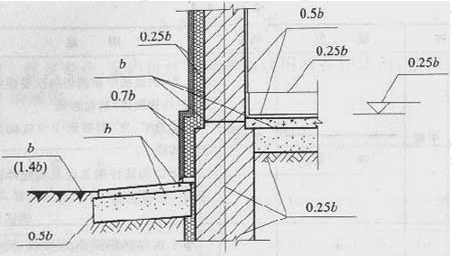

图2.1.1-2 墙身剖面图图线宽度选用示例

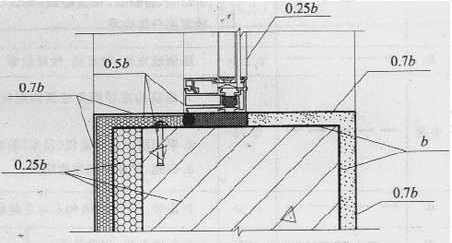

图2.1.1-3 详图图线宽度选用示例

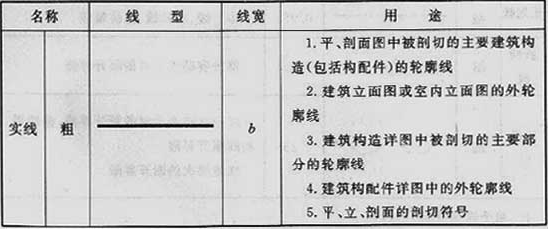

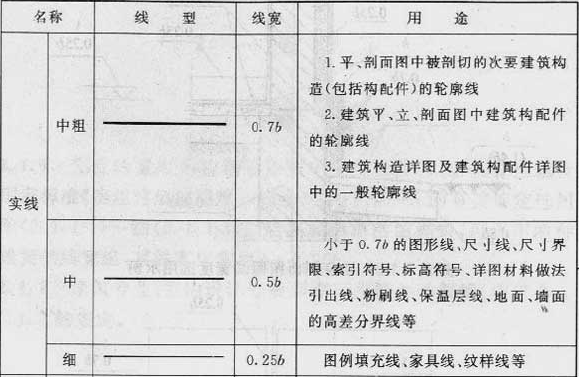

表2.1.2 图线

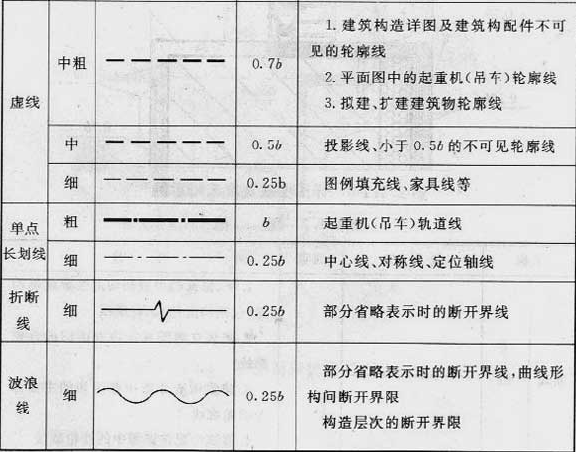

续表2.1.2

注：地平线宽可用1.4b。
