3 图例

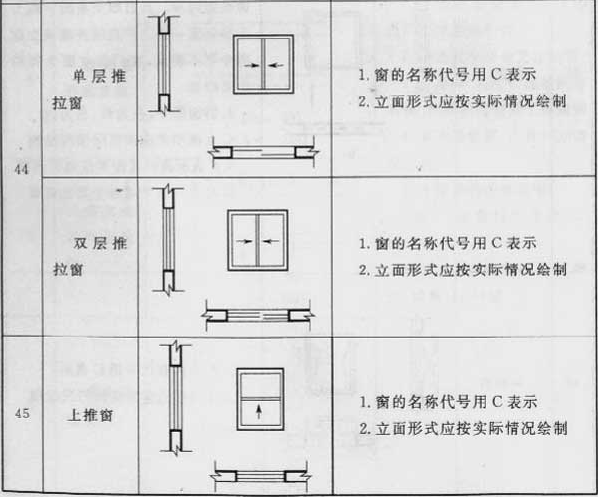

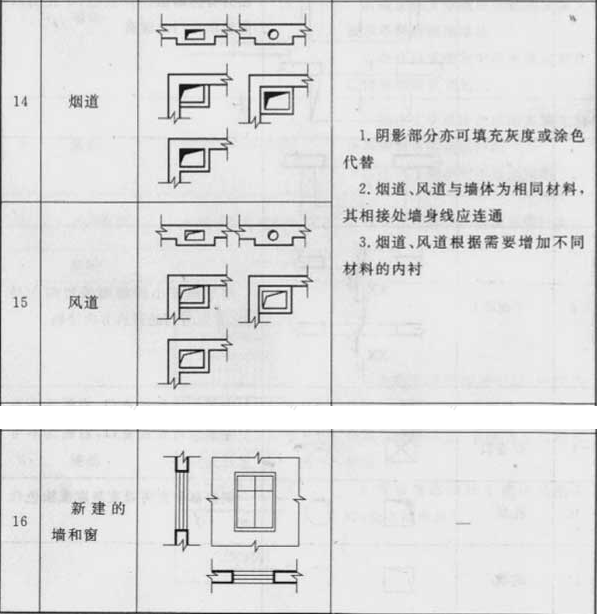

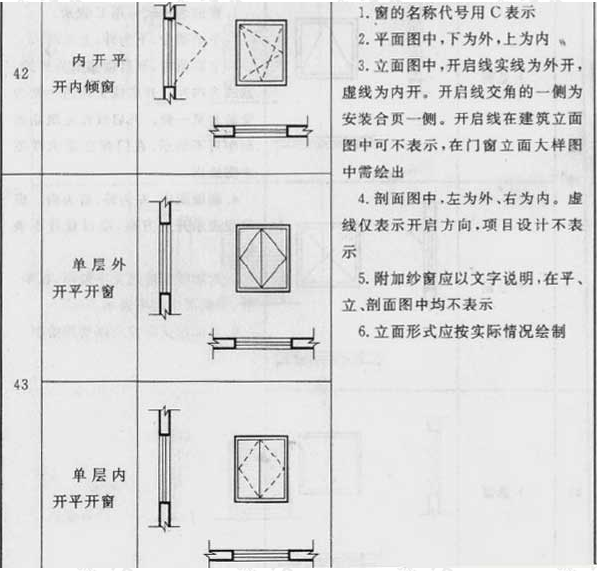

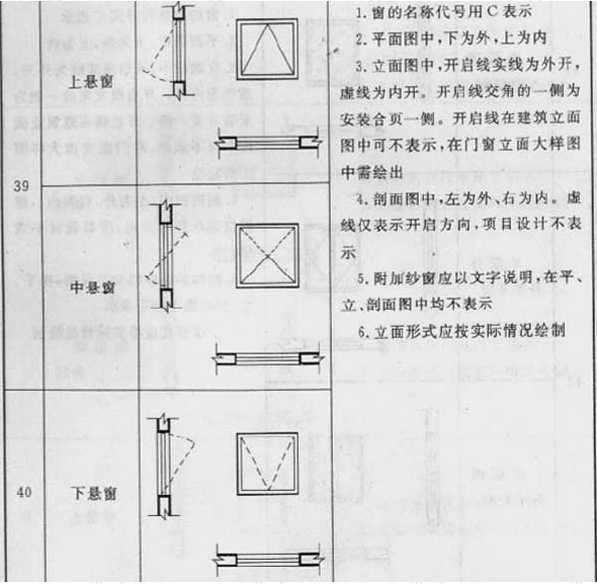

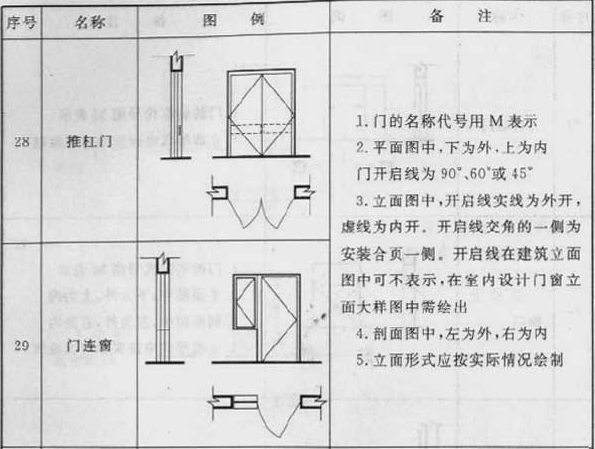

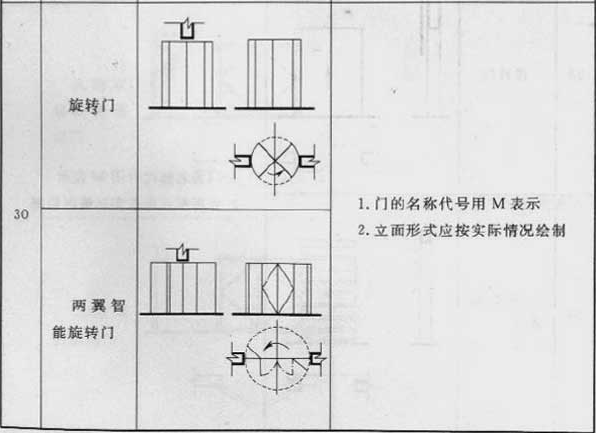

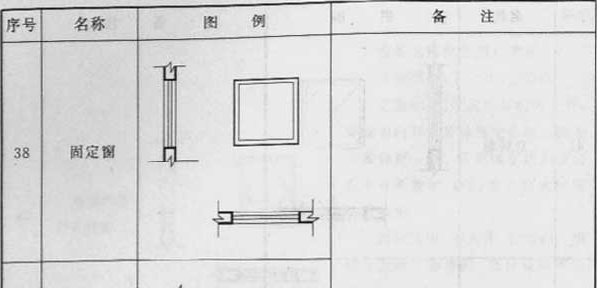

3.0.1 构造及配件图例应符合表3.0.1的规定。

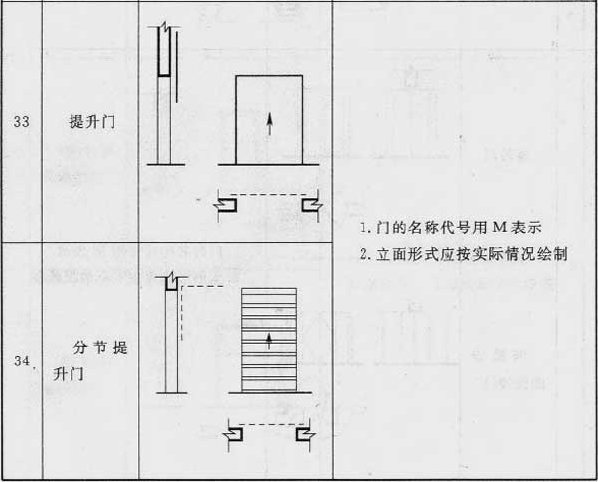

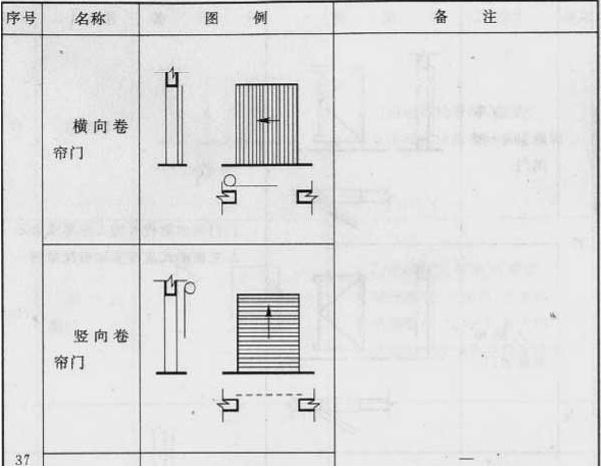

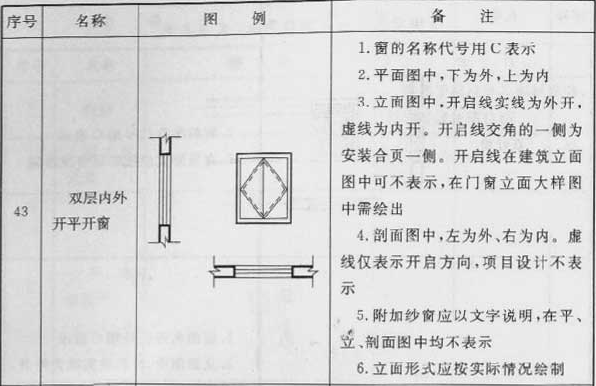

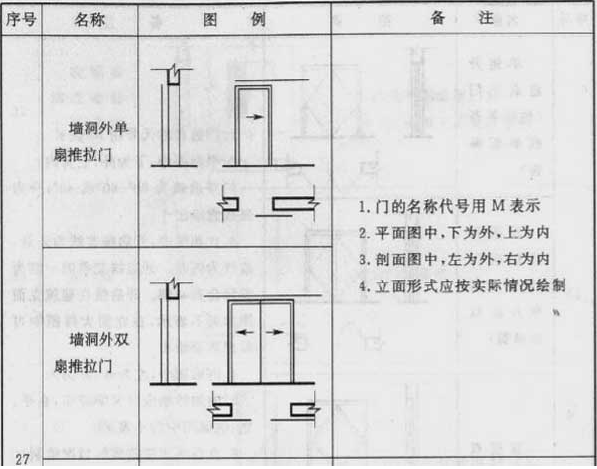

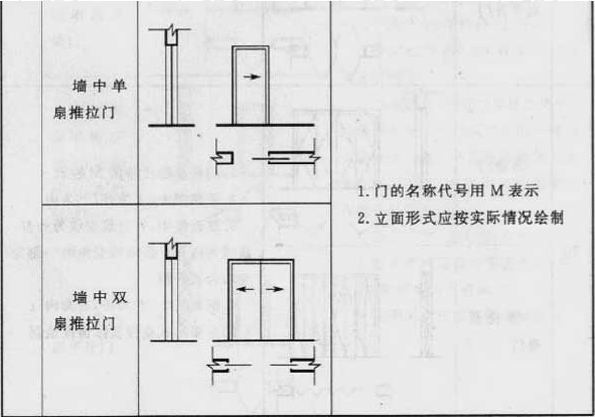

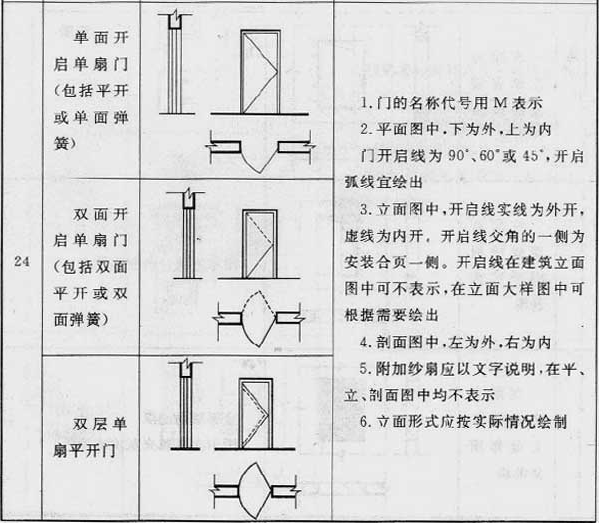

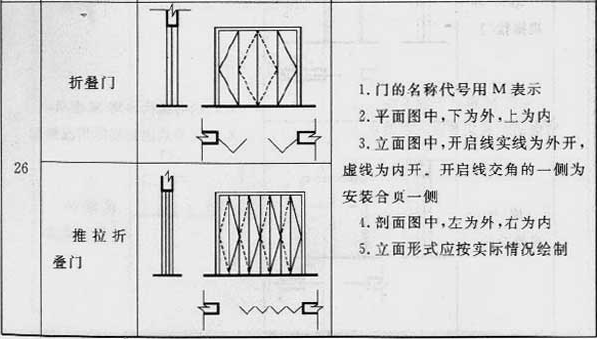

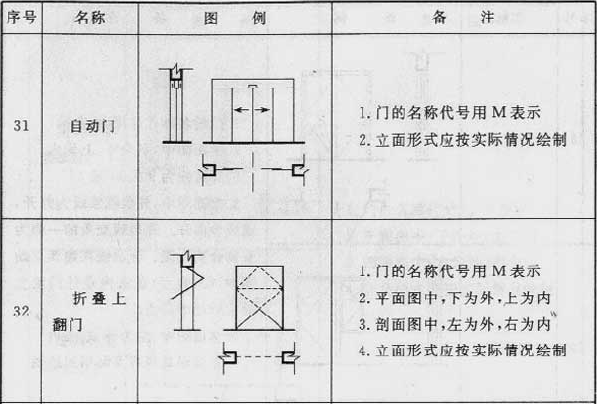

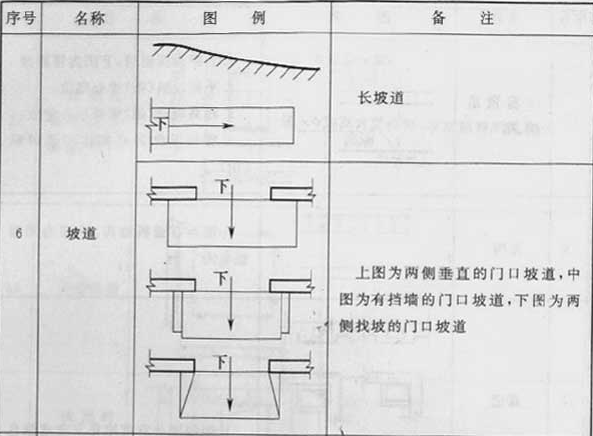

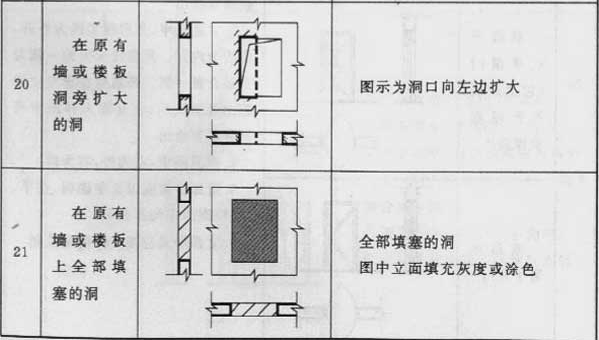

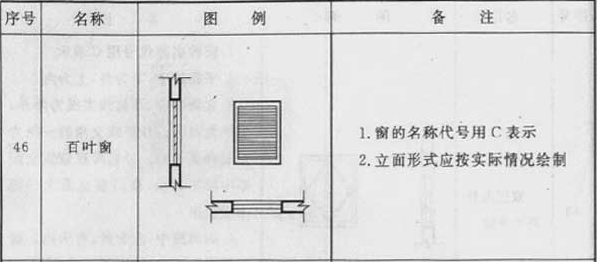

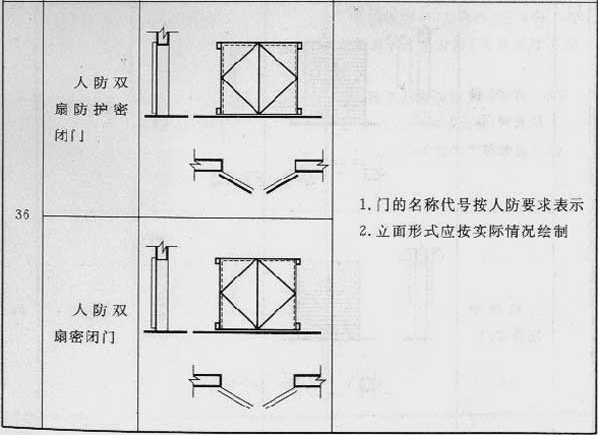

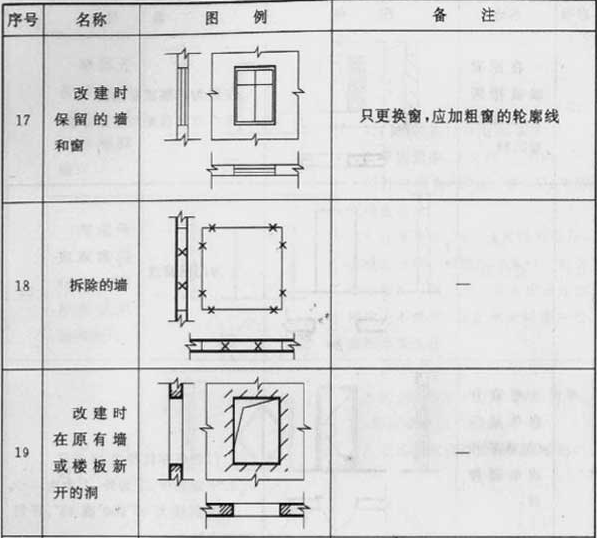

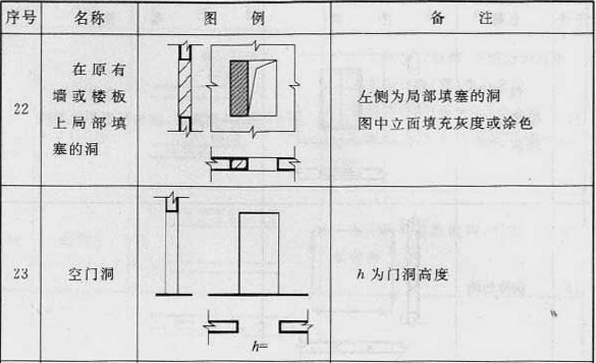

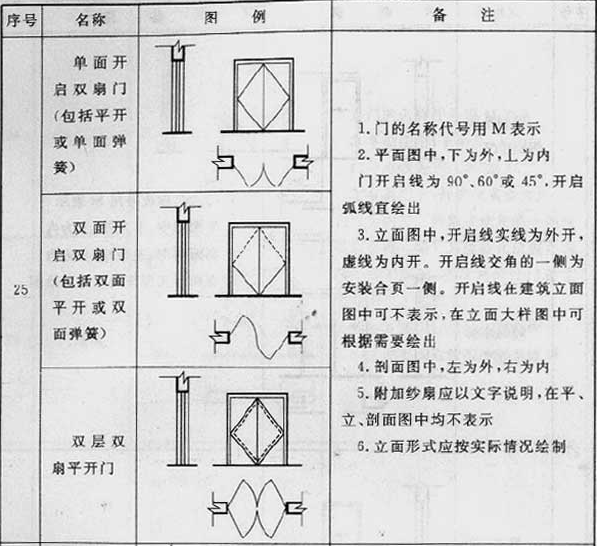

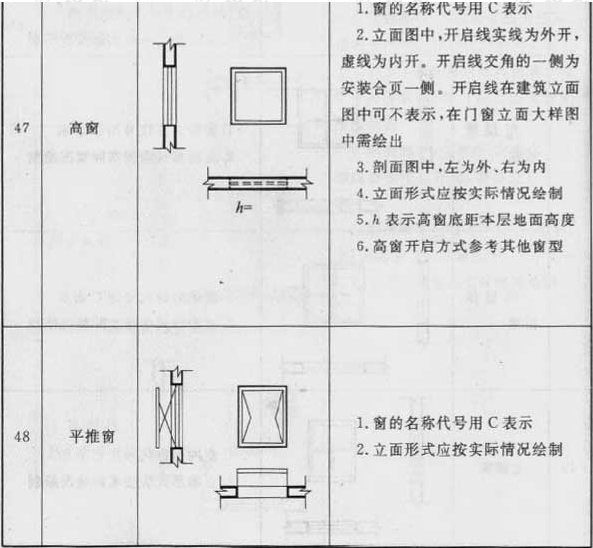

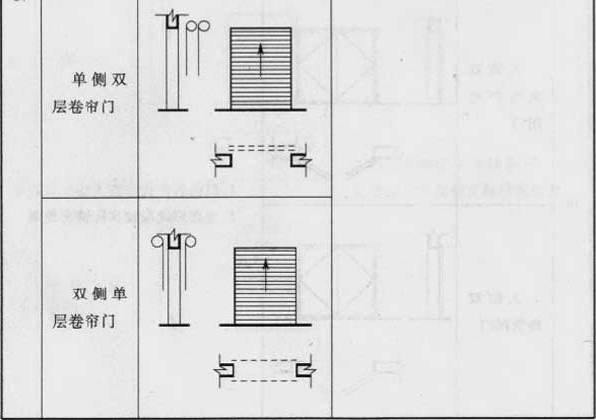

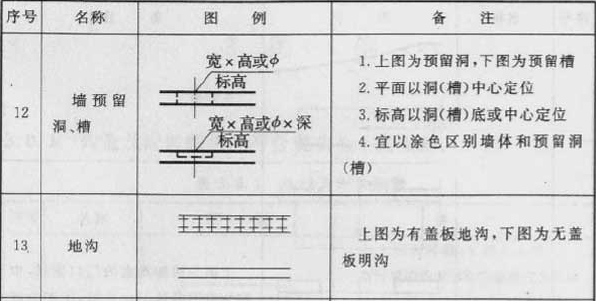

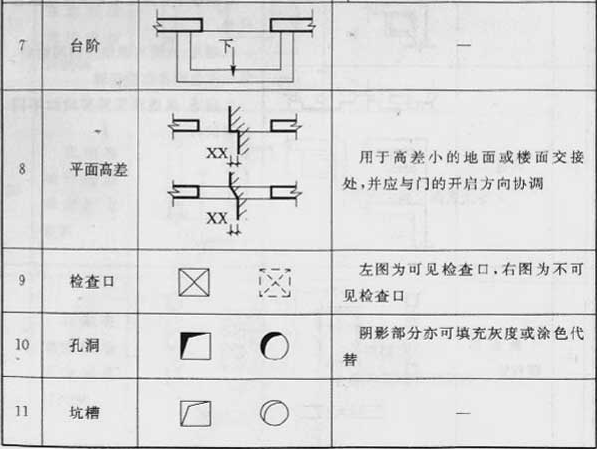

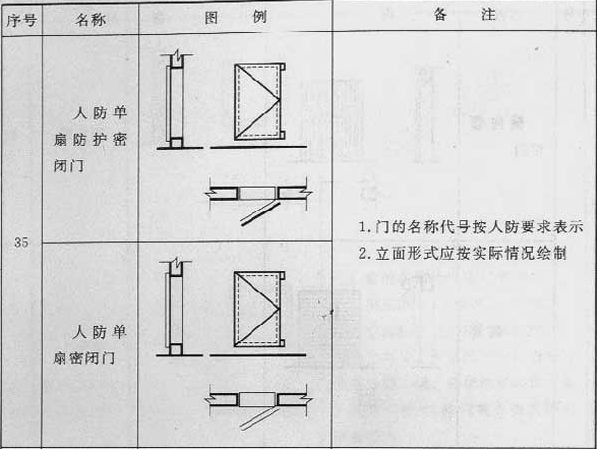

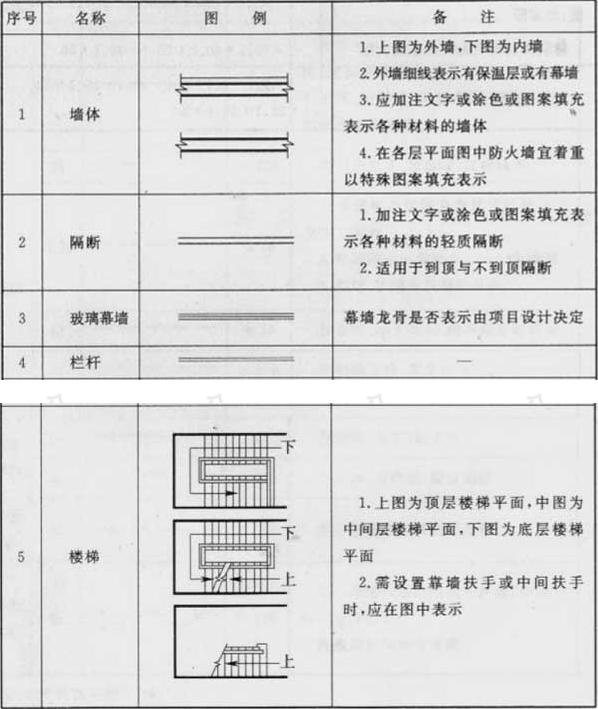

表3.0.1 构造及配件图例
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1
续表3.0.1

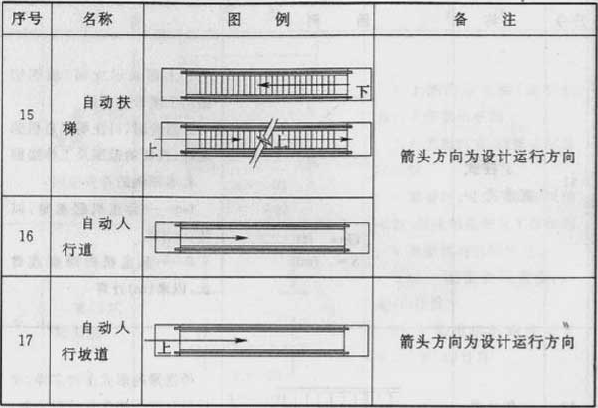

3.0.2 水平及垂直运输装置图例应符合表3.0.2的规定。

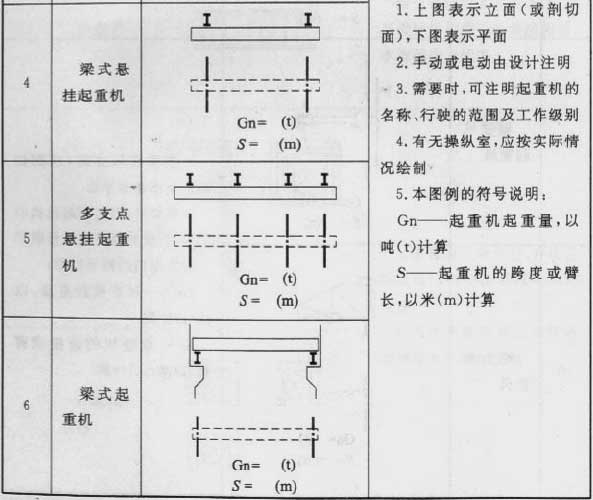

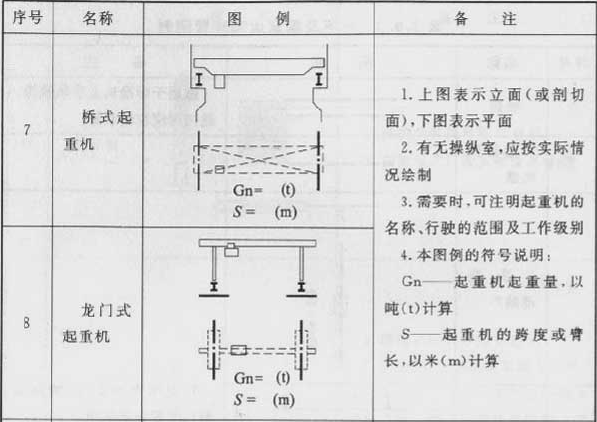

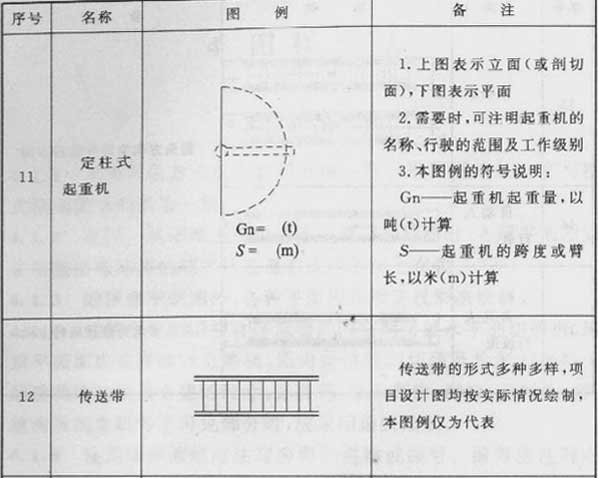

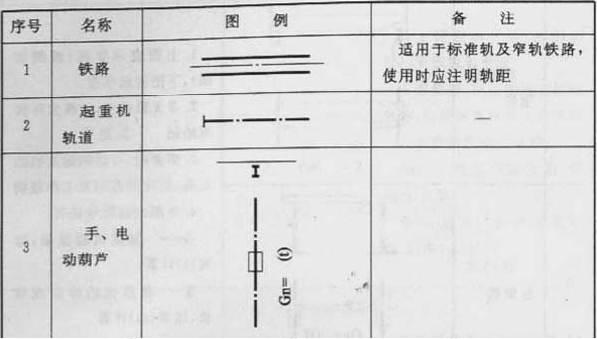

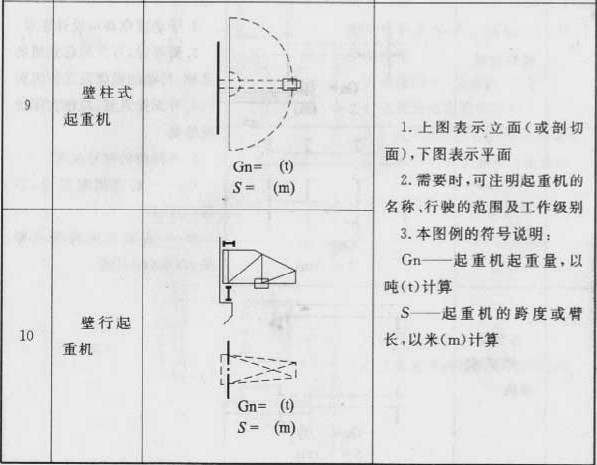

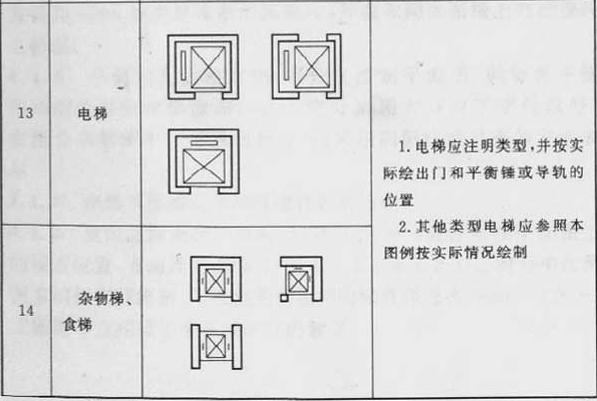

表3.0.2 水平及垂直运输装置图例
续表3.0.2
续表3.0.2
续表3.0.2
条文说明
3.0.1 增加或修改了构造及配件图例。
3.0.2 增加或修改了水平及垂直运输装置图例。
