F.1 机动车信号灯和方向指示信号灯的安装位置

(资料性附录)

信号灯安装位置

F.1.1 未设置机动车道与非机动车道隔离带的路口

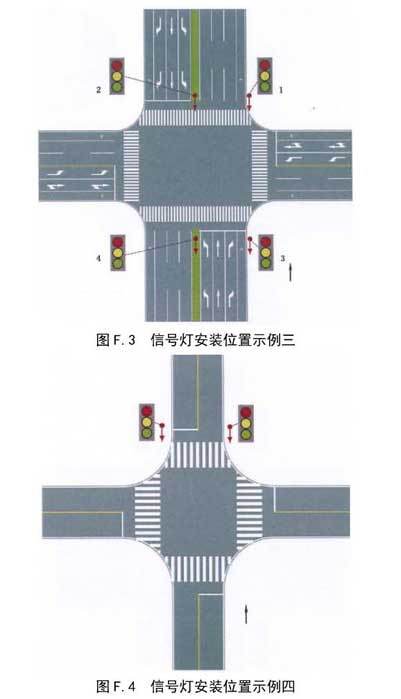

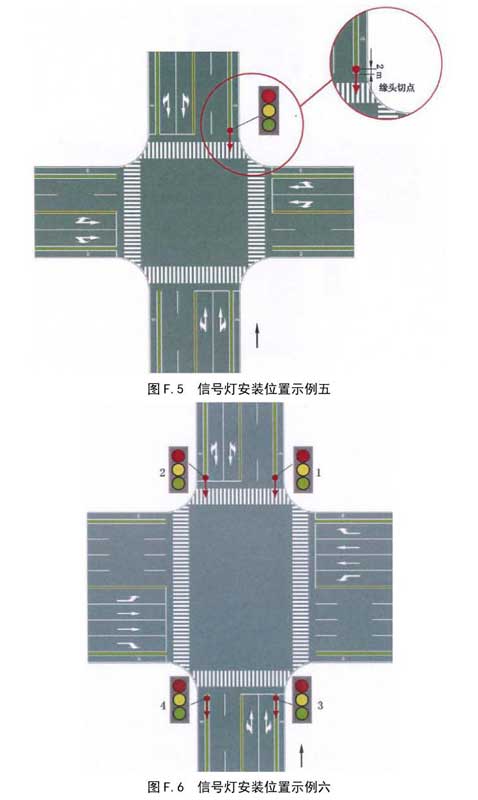

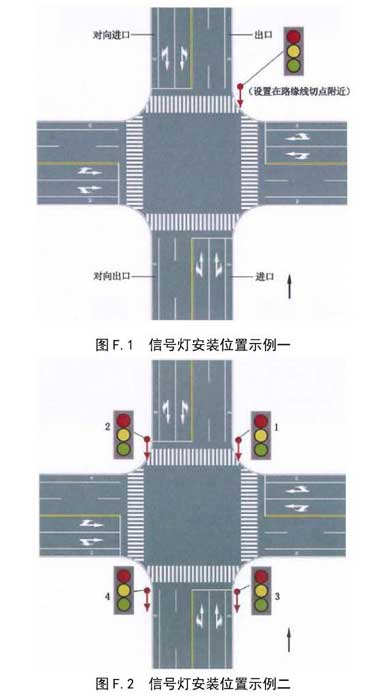

在未设置机动车道与非机动车道隔离带的路口，信号灯的安装位置如图F.1～图F.4所示。

F.1.2 在设置有机动车道和非机动车道隔离带的路口

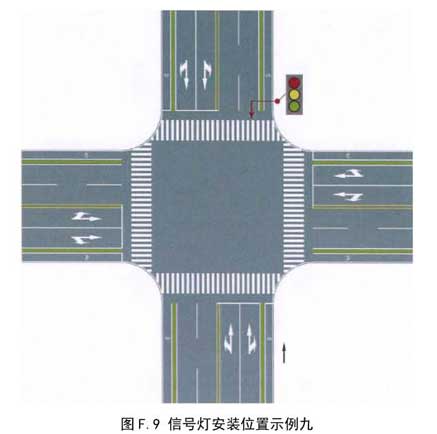

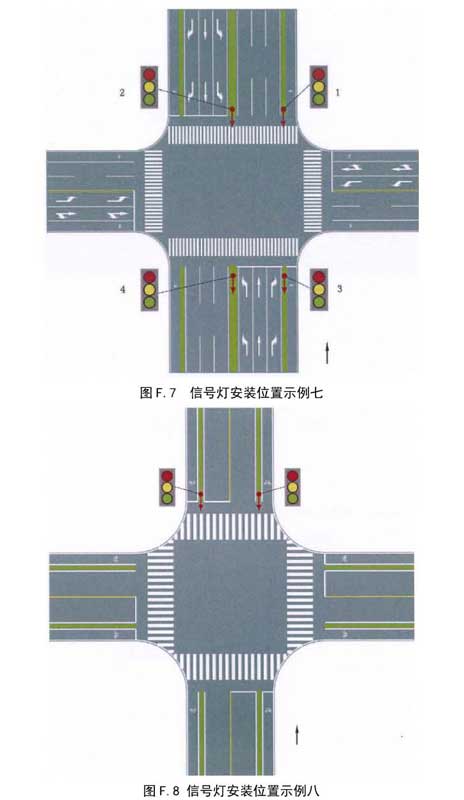

在设置有机动车道和非机动车道隔离带的路口，信号灯安装位置如图F.5～图F.9所示。

F.1.3

T型交叉口

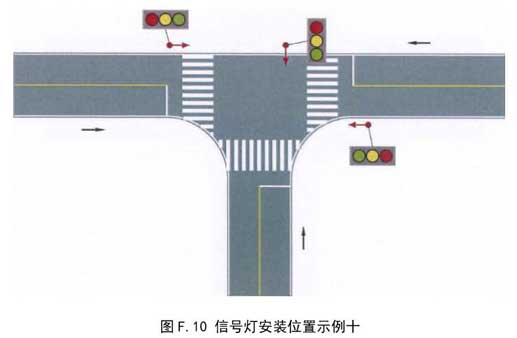

在T型交叉口，信号灯安装位置如图F.10所示。

F.1.4 立交桥

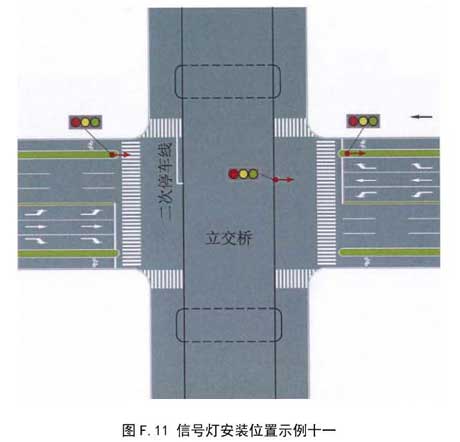

在立交桥下的路口，信号灯安装位置如图F.11所示。

F.1.5 环形路口

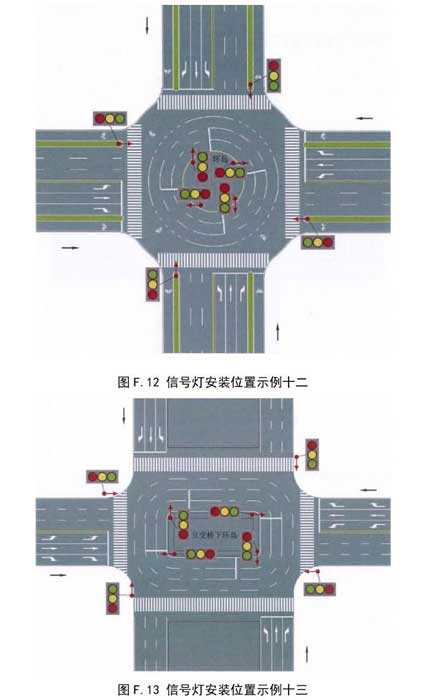

在环形路口，信号灯安装位置如图F.12、图F.13所示。

F.1.6 设置左弯待行区的路口

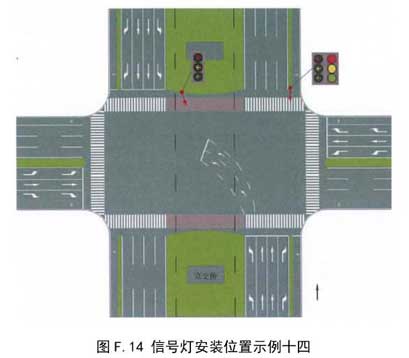

在设置左弯待行区的路口，信号灯安装位置如图F.14。

F.1.7 设置导流岛的路口

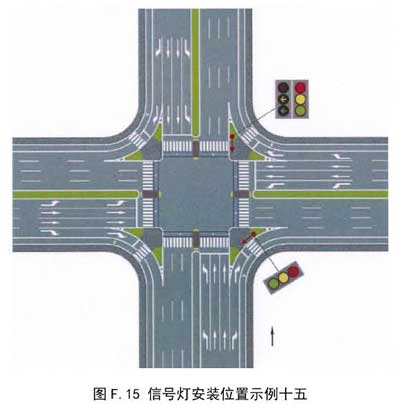

在设置导流岛的路口，信号灯安装位置如图F.15所示。

F.1.8 匝道

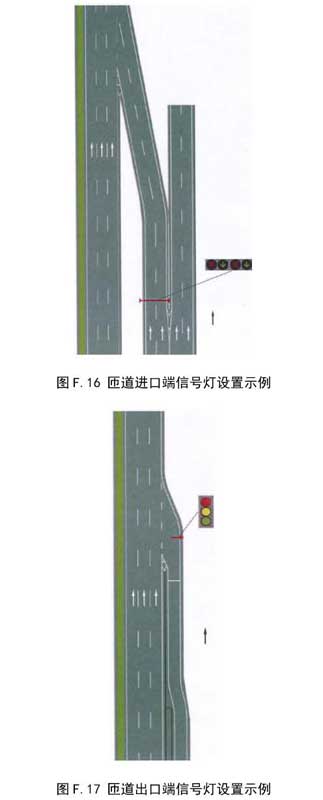

匝道设置信号灯安装位置如图F.16、图F.17所示。
