F.2 非机动车信号灯

F.2.1 未设置机动车道和非机动车道隔离带的路口

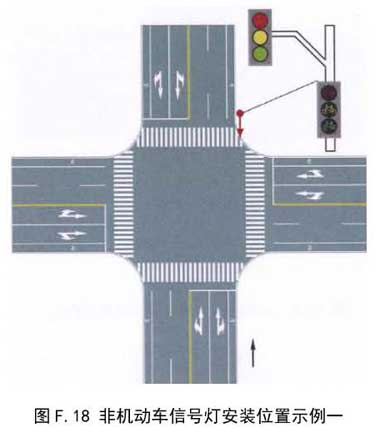

在未设置机动车道和非机动车道隔离带的路口，信号灯安装位置如图F.18所示。

F.2.2 设置有机动车道和非机动车道隔离带的路口

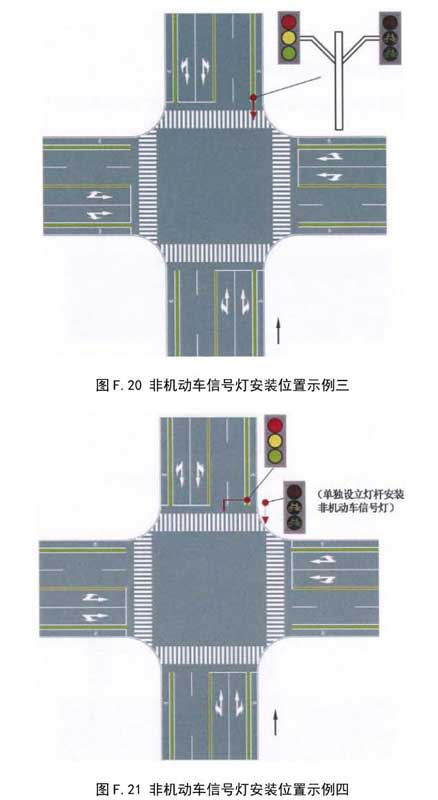

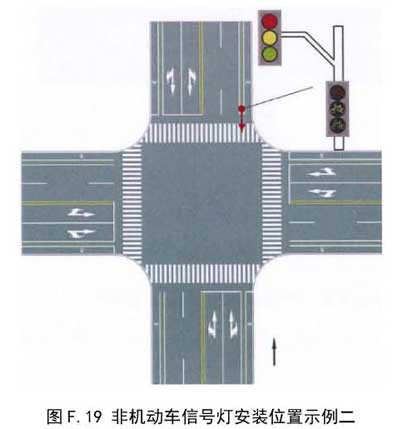

在设置有机动车道和非机动车道隔离带的路口，信号灯安装位置如图F.19～图F.21所示。

F.2.3 非机动车停止线与非机动车信号灯的距离大于50m的路口

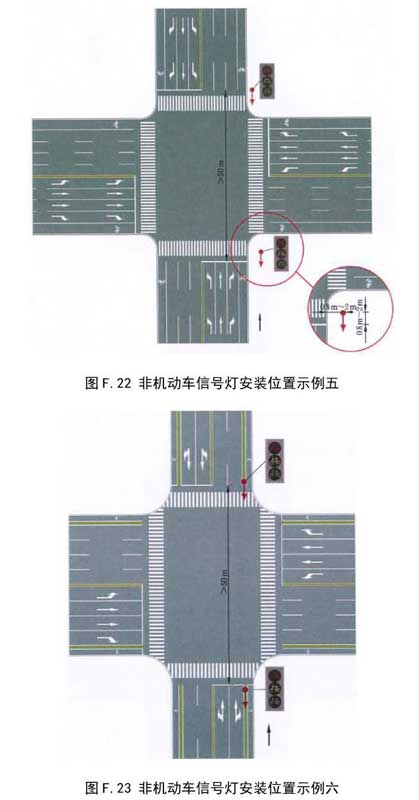

非机动车信号灯与非机动车停止线的距离大于50m时，信号灯安装位置如图F.22、图F.23所示。

F.2.4 设置导流岛的路口

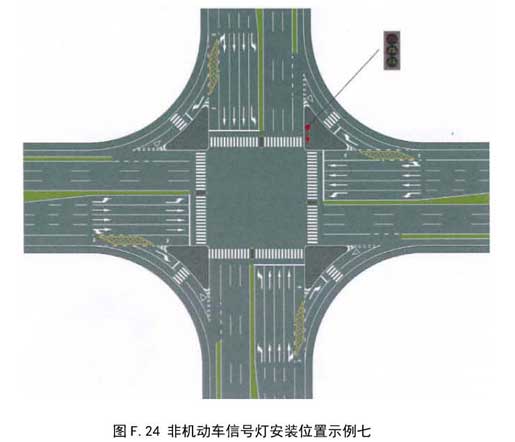

在设置导流岛的路口，非机动车信号灯安装位置如图F.24所示。

F.2.5 立交桥

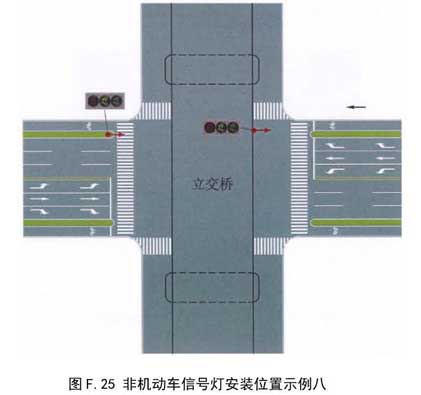

在立交桥下的路口，非机动车信号灯安装位置如图F.25所示。
