6.2 配电室

6.2.1 配电室的选址及对其他专业的要求应符合本规范第5.0.1条、第5.0.2条的有关规定。

6.2.2 配电室配电装置的布置应符合下列规定：

1 成排布置的配电柜，其柜前、柜后的操作和维护通道净宽不宜小于表6.2.2的规定；

表6.2.2 成排布置配电柜的柜前、柜后的操作和维护通道净宽(m)

2 当成排布置的配电柜长度大于6m时，柜后的通道应设置两个出口；

3 配电装置的上端距棚顶距离不宜小于0.5m；

4 配电装置的正上方不应安装照明灯具。

6.2.3 配电柜电源进线回路应装设具有电源隔离、短路保护和过负荷保护功能的电器。

6.2.4 配电柜的安装应符合下列规定：

1 配电柜应安装在高于地面的型钢或混凝土基础上，且应平正、牢固。

2 配电柜的金属框架及基础型钢应可靠接地。门和框架的接地端子间应采用软铜线进行跨接，配电柜门和框架间跨接接地线的最小截面积应符合表6.2.4的规定。

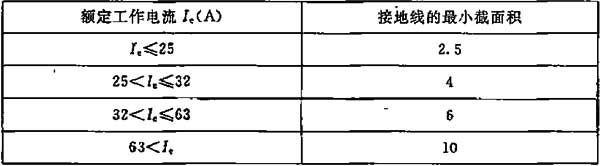

表6.2.4 配电柜门和框架间跨接接地线的最小截面积(m㎡)

注：Ie为配电柜(箱)内主断路器的额定电流。

3 配电柜内应分别设置中性导体(N)和保护导体(PE)汇流排，并有标识。保护导体(PE)汇流排上的端子数量不应少于进线和出线回路的数量。

4 导线压接应可靠，且防松垫圈等零件应齐全，不伤线芯，不断股。
