附录A TRT系统过程检测、报警及连锁项目一览表

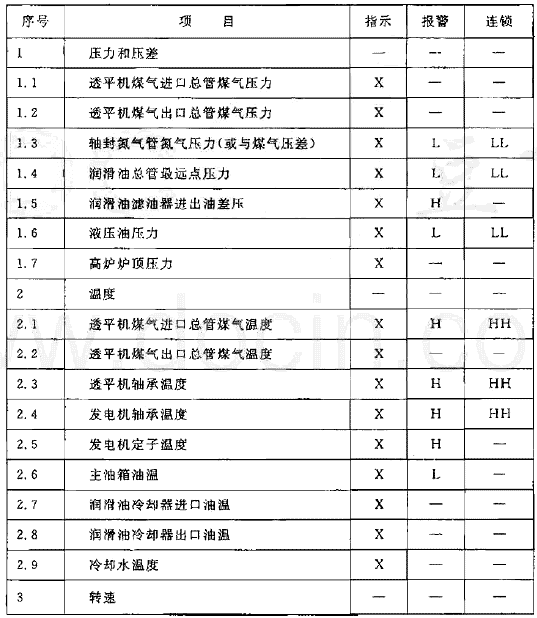

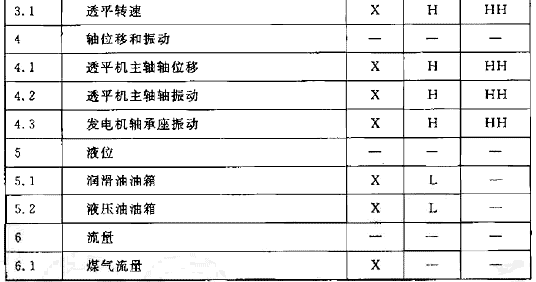

表A TRT系统过程检测、报警及连锁项目一览表

注：1 X-要求项目；H-指标为高值；L-指标为低值；HH-指标为高高值；LL-指标为低低值；连锁指透平机停机连锁。

2 表中的高炉炉顶压力是由炉顶系统传至TRT系统的模拟信号，信号类型为4mADC～20mADC，传递方式宜采用硬接线的方式。

3 表中流过透平机的煤气流量宜以4mADC～20mADC的信号模式、硬接线的方式传至炉顶系统。
