附录D 66kV及以下线路工程施工质量检查及验收记录表

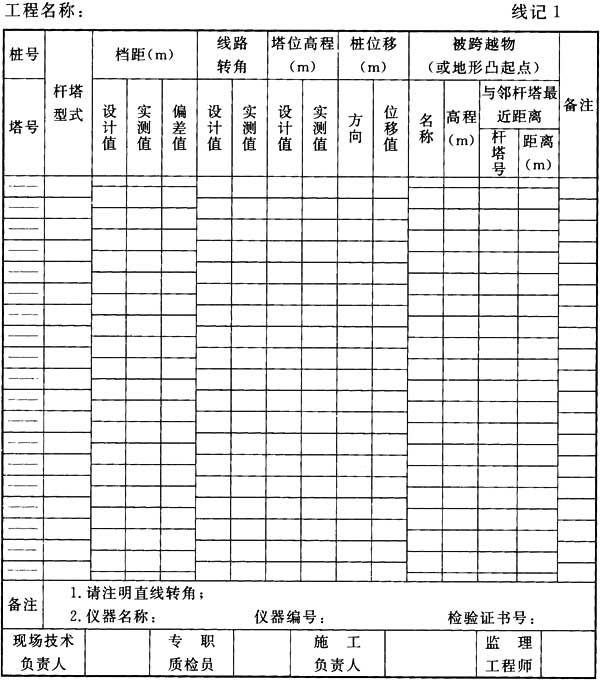

D.0.1 路径复测记录表(线记1)应按本规范表D.0.1填写。

表D.0.1 路径复测记录表

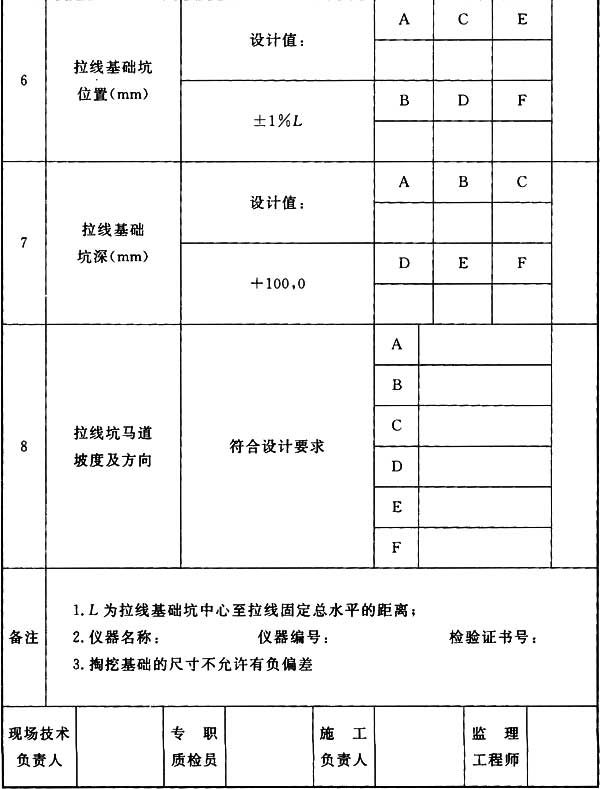

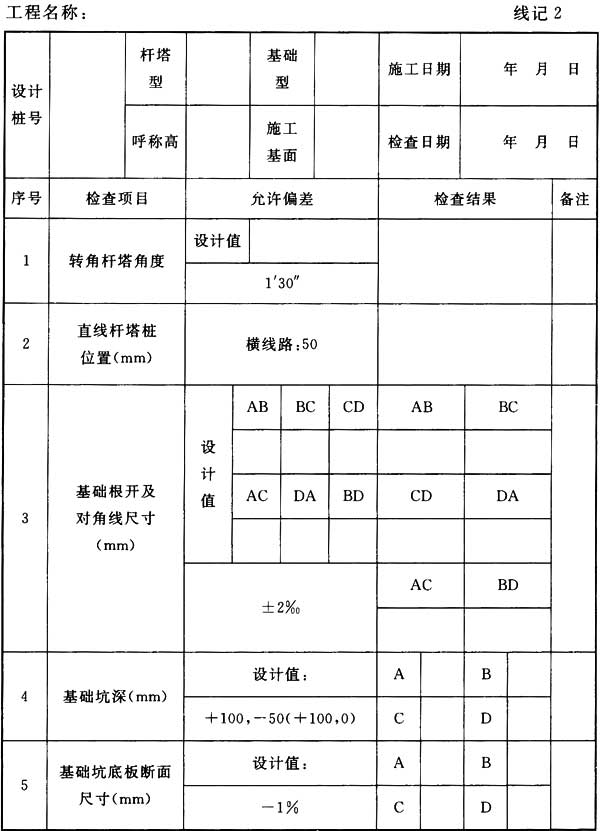

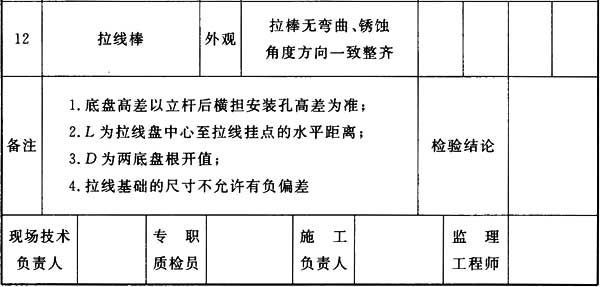

D.0.2 普通(掏挖)基础和拉线基础分坑及开挖检查记录表(线记2)，应按本规范表D.0.2填写。

表D.0.2 普通(掏挖)基础和拉线基础分坑及开挖检查记录表

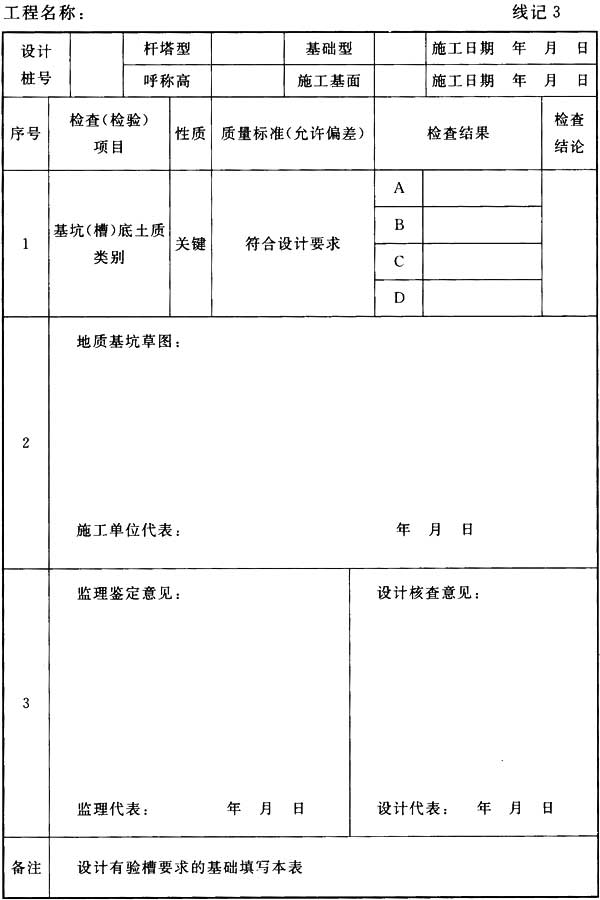

D.0.3 地基基坑(槽)检查记录表(线记3)应按本规范表D.0.3填写。

表D.0.3 地基基坑(槽)检查记录表

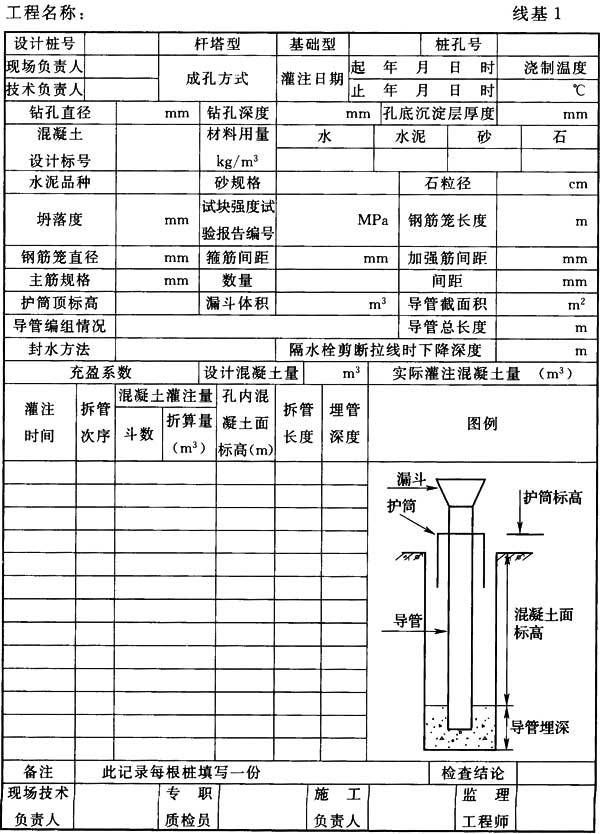

D.0.4 灌注桩基础检查记录表(线基1)应按本规范表D.0.4填写。

表D.0.4 灌注桩基础检查记录表

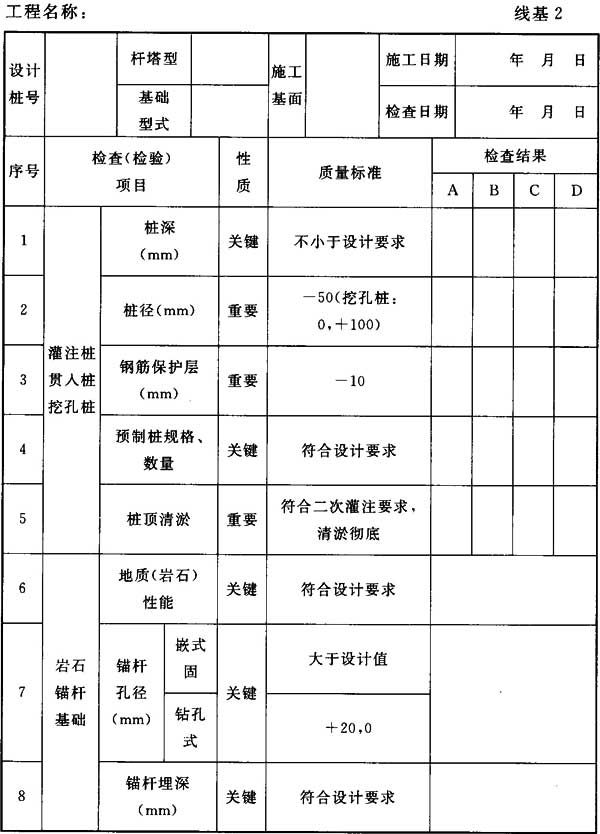

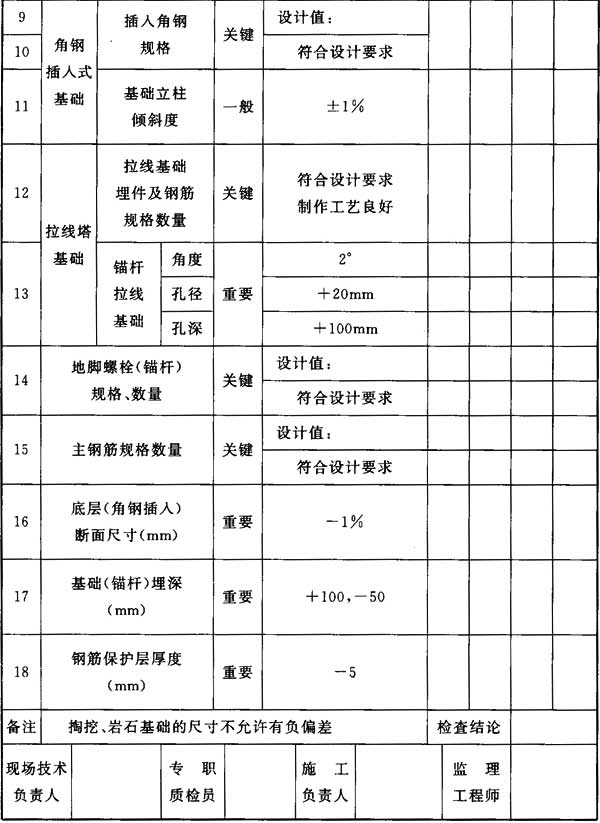

D.0.5 铁塔基础浇筑检查记录表(线基2)应按本规范表D.0.5填写。

表D.0.5 铁塔基础浇筑检查记录表

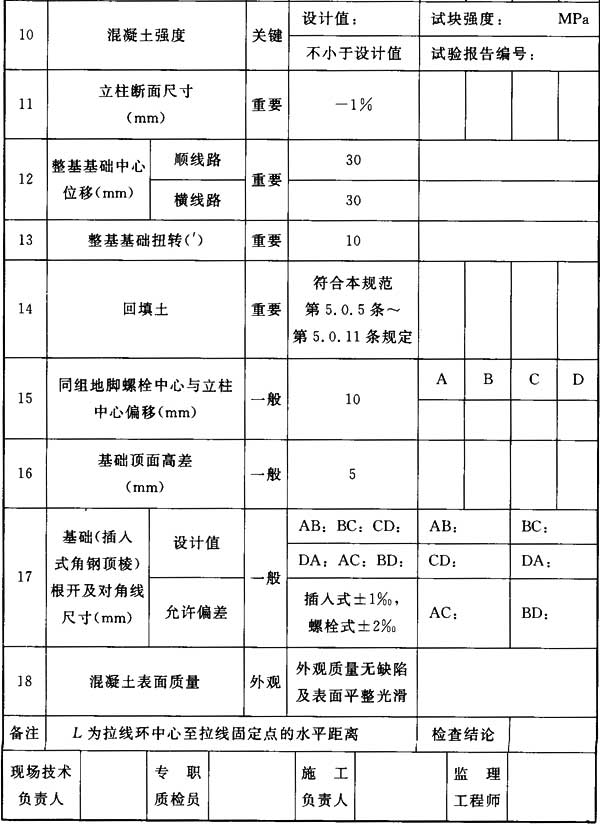

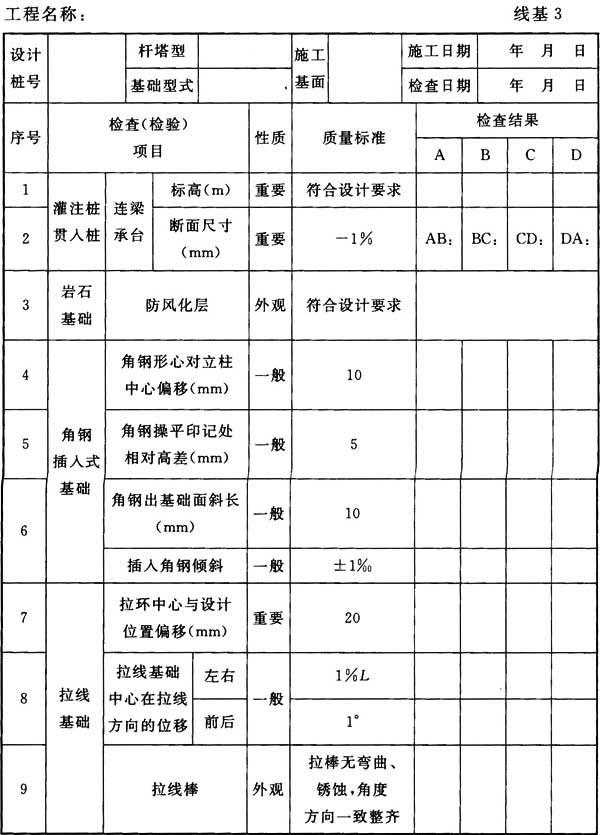

D.0.6 铁塔基础成型检查记录表(线基3)应按本规范表D.0.6填写。

表D.0.6 铁塔基础成型检查记录表

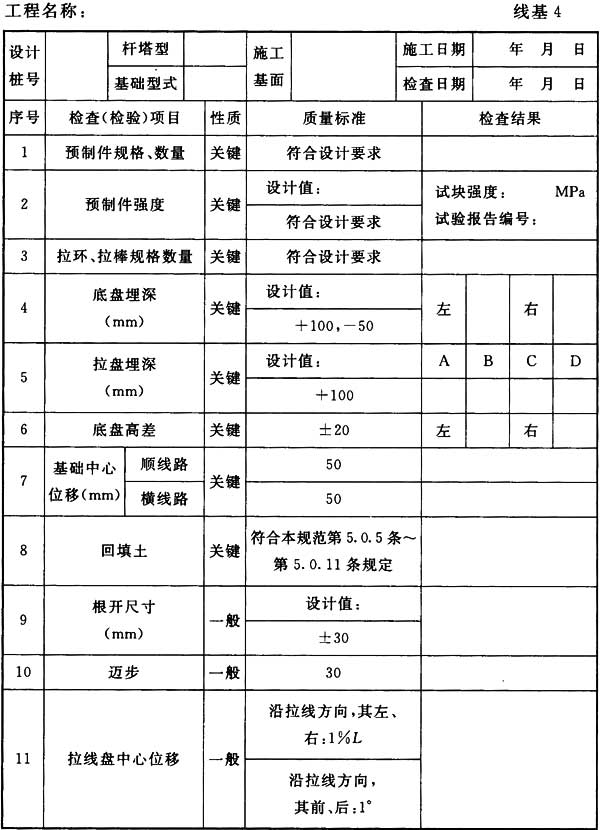

D.0.7 混凝土电杆基础检查记录表(线基4)应按本规范表D.0.7填写。

表D.0.7 混凝土电杆基础检查记录表

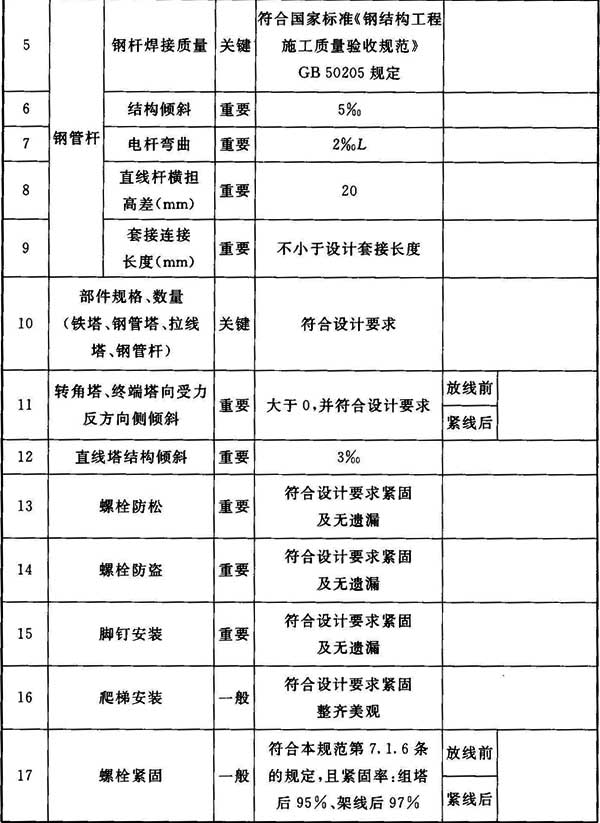

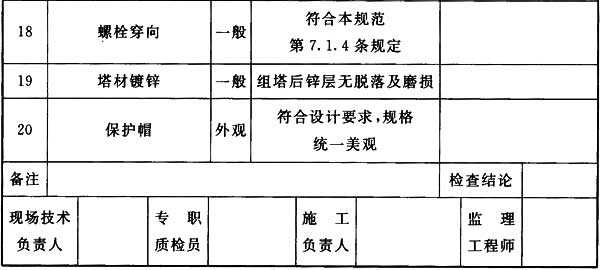

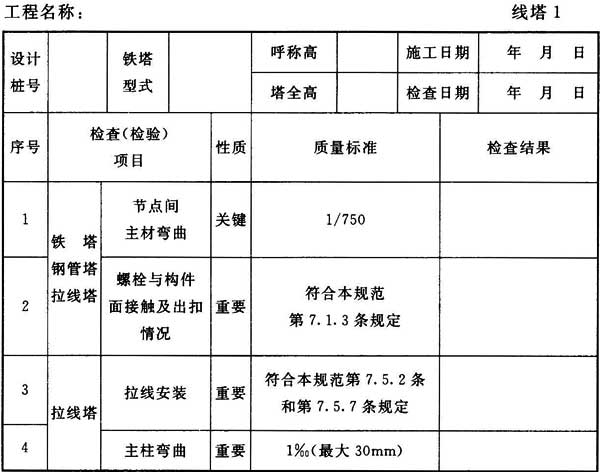

D.0.8 铁塔组立检查记录表(线塔1)应按本规范表D.0.8填写。

表D.0.8 铁塔组立检查记录表

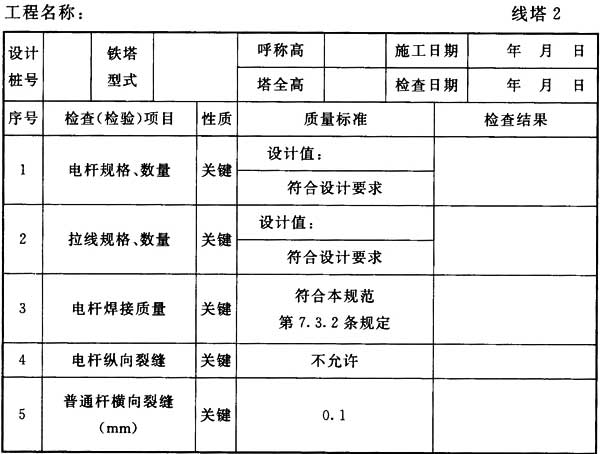

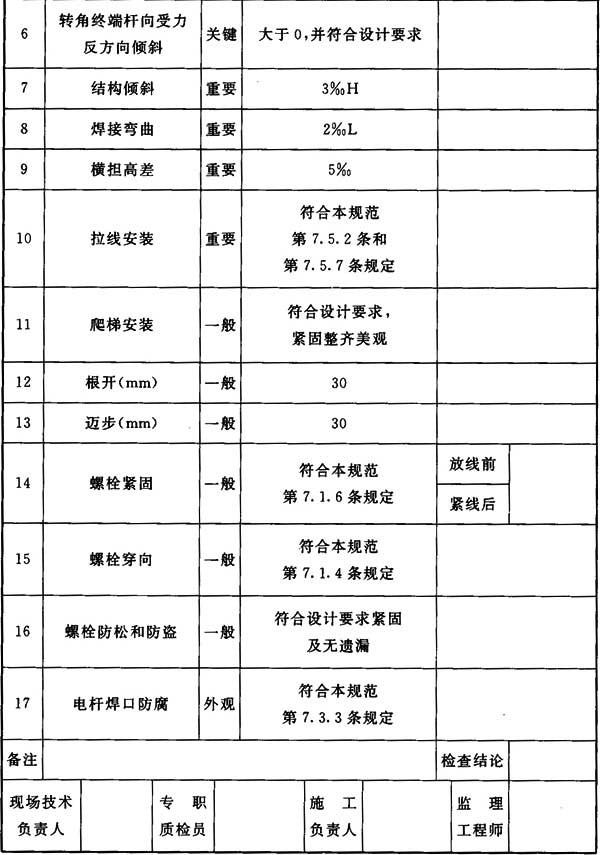

D.0.9 混凝土电杆组立检查记录表(线塔2)应按本规范表D.0.9填写。

表D.0.9 混凝土电杆组立检查记录表

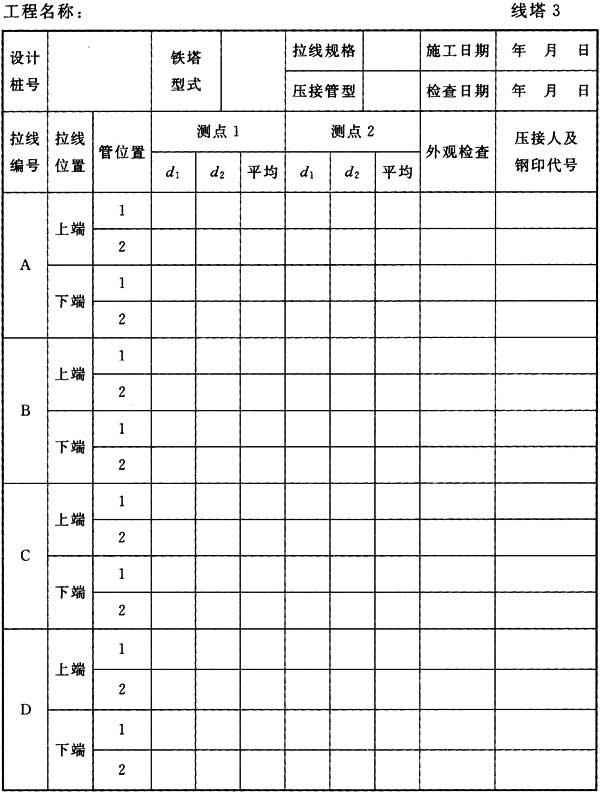

D.0.10 铁塔拉线压接管检查记录表(线塔3)应按本规范表D.0.10填写。

表D.0.10 铁塔拉线压接管检查记录表

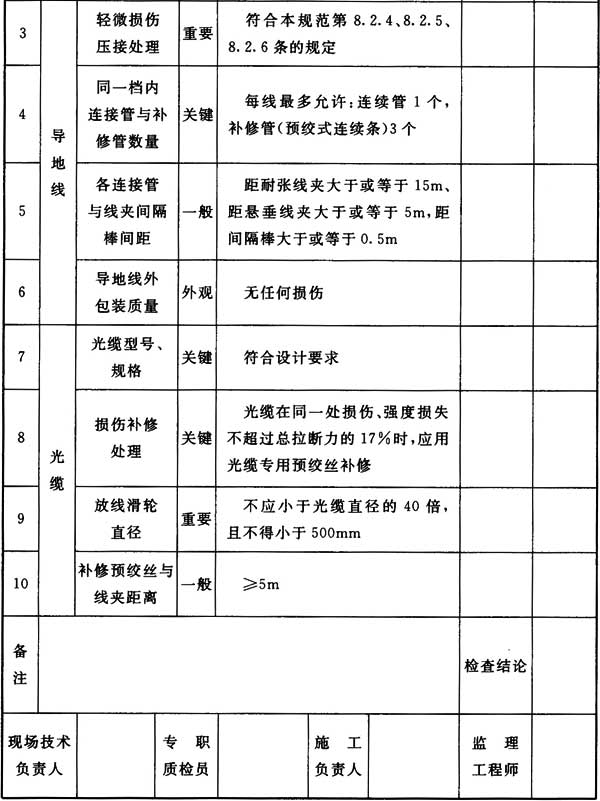

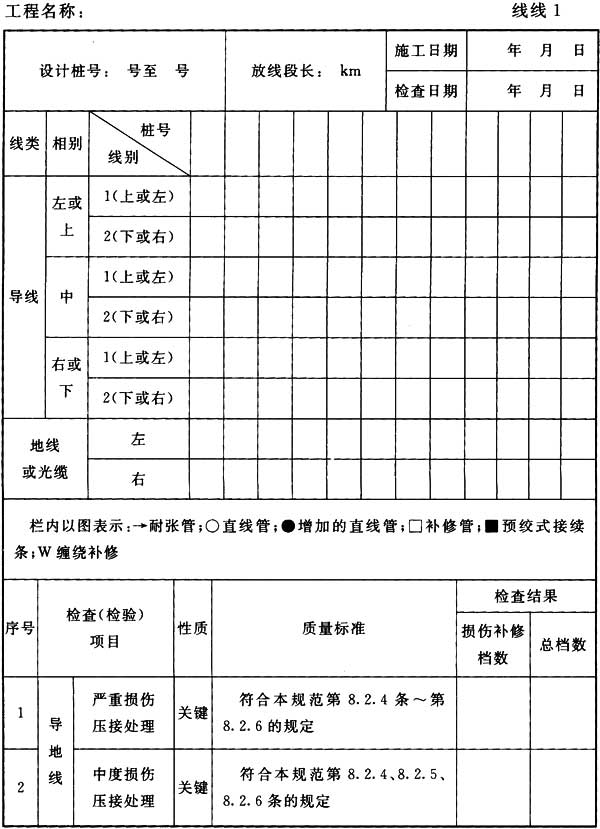

D.0.11 导、地线(光缆)展放施工检查记录表(线线1)应按本规范表D.0.11填写。

表D.0.11 导、地线(光缆)展放施工检查记录表

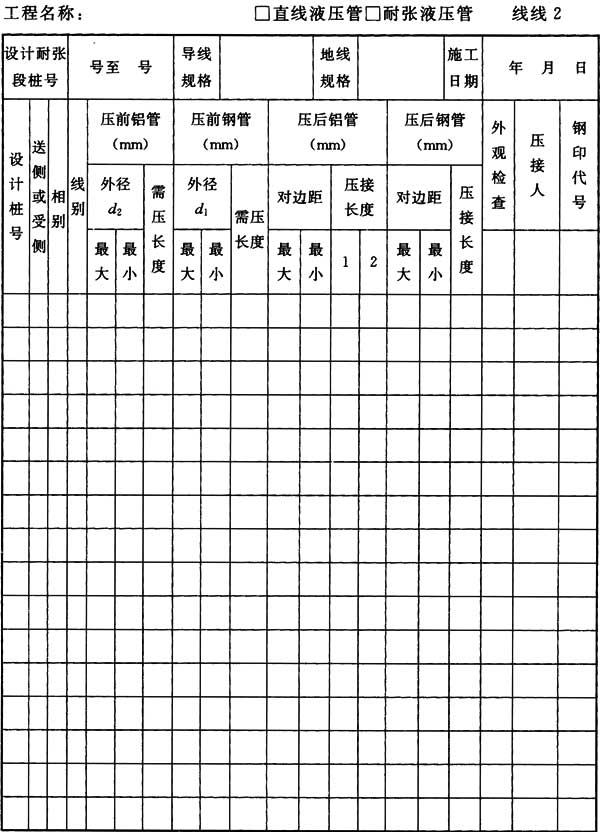

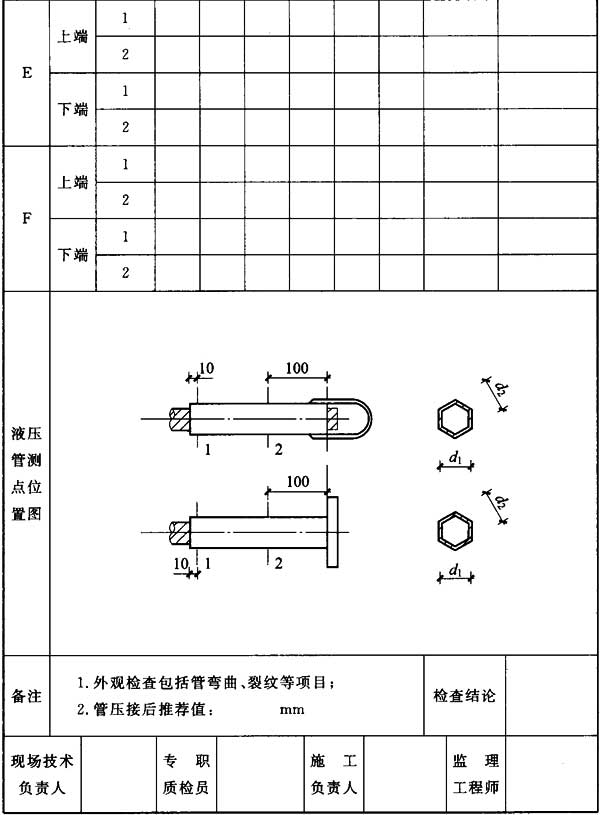

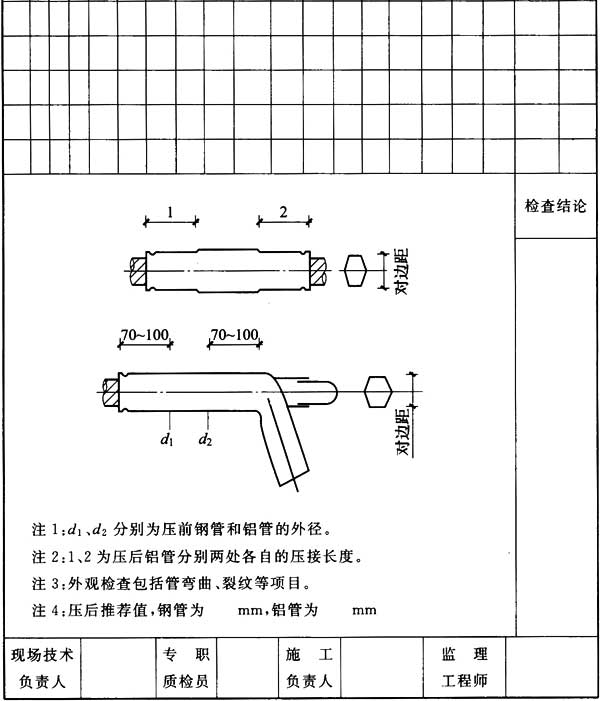

D.0.12 导、地线液压管施工检查记录表(线线2)应按本规范表D.0.12填写。

表D.0.12 导、地线液压管施工检查记录表

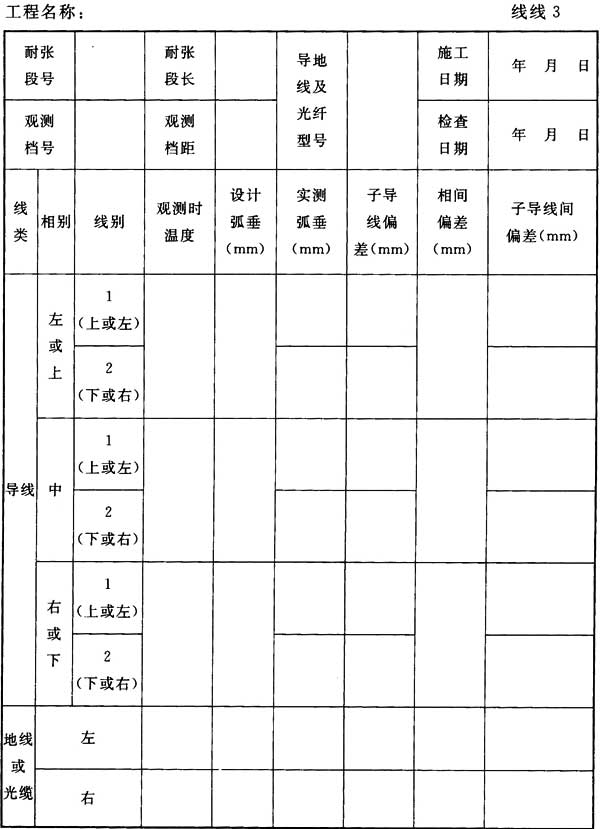

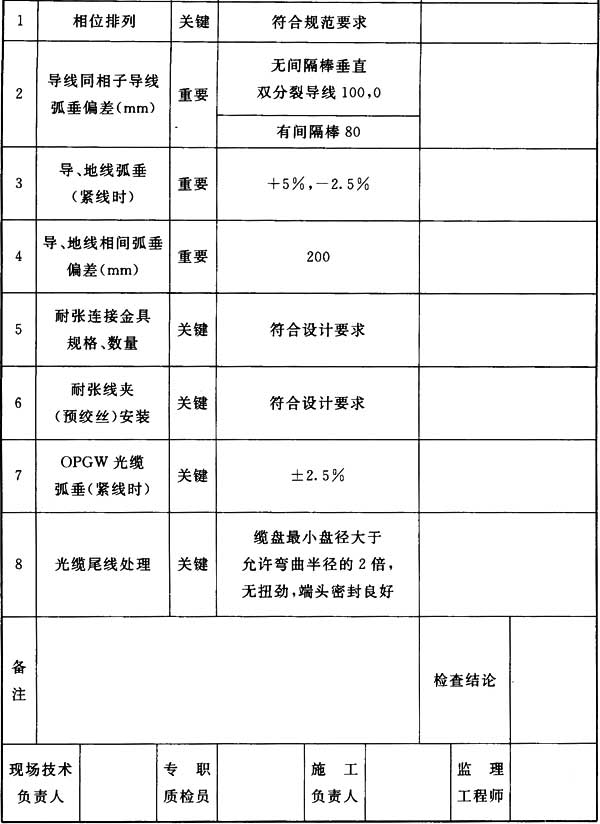

D.0.13 导地线(光缆)紧线施工检查及验收记录(线线3)应按本规范表D.0.13填写。

表D.0.13 导地线(光缆)紧线施工检查及验收记录

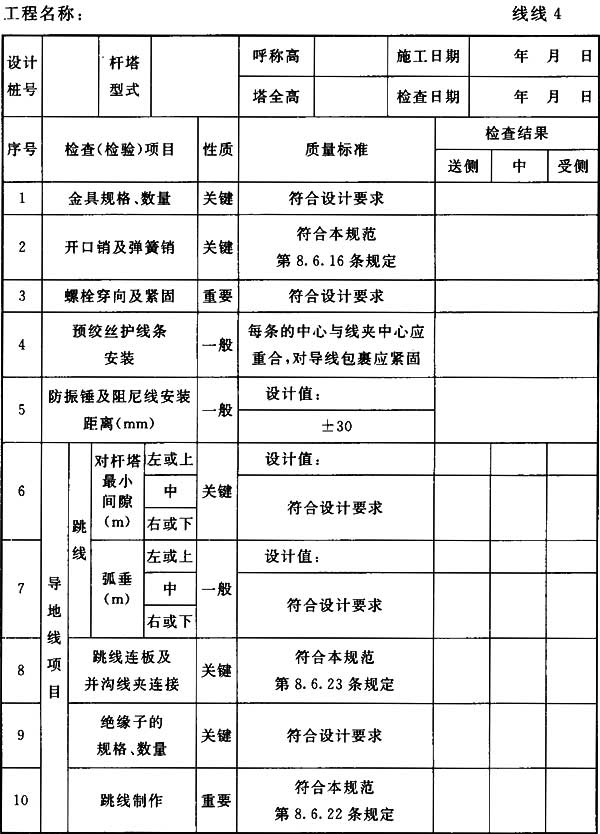

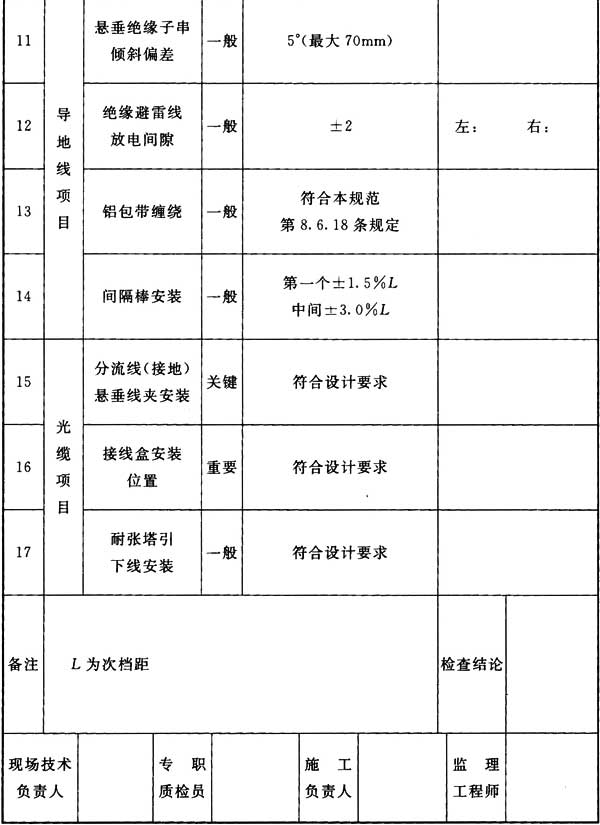

D.0.14 导地线(光缆)附件安装检查记录表(线线4)应按本规范表D.0.14填写。

表D.0.14 导地线(光缆)附件安装检查记录表

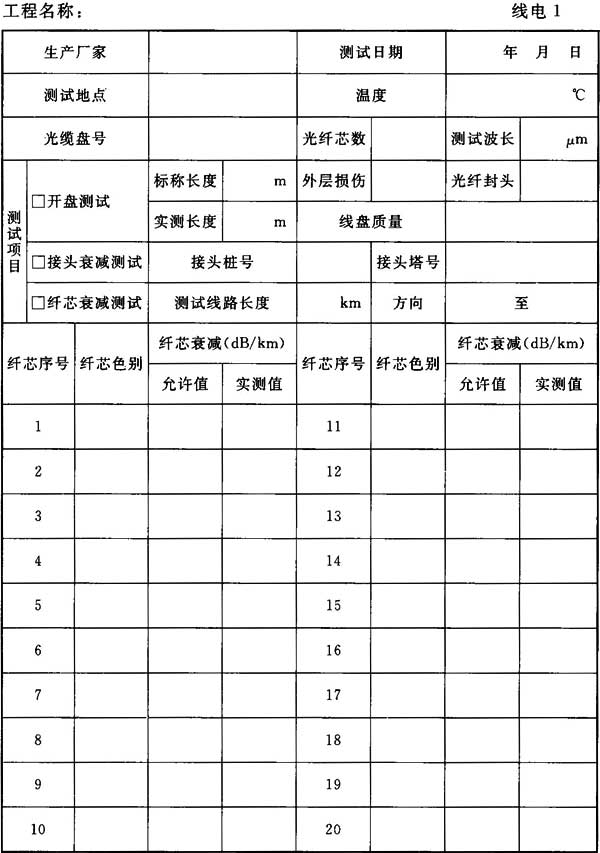

D.0.15 光缆测试报告(线电1)应按本规范表D.0.15填写。

表D.0.15 光缆测试报告

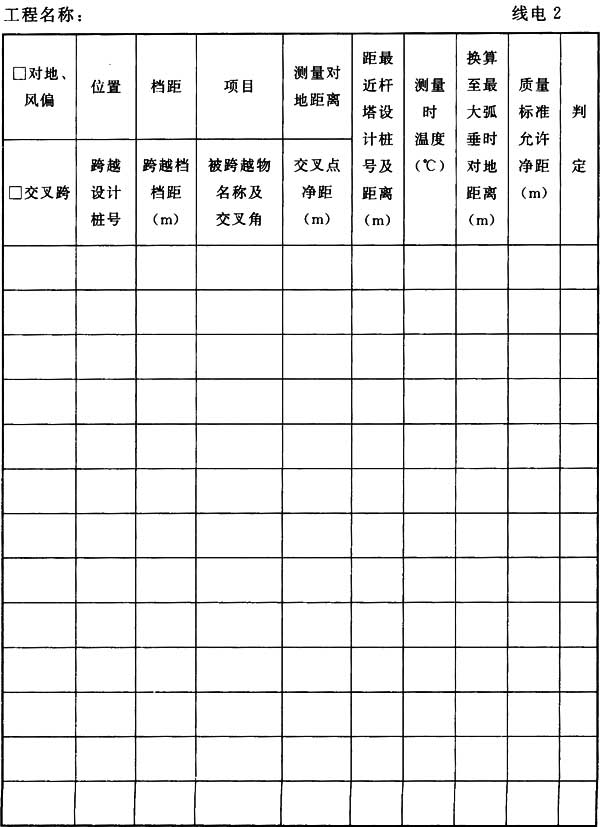

D.0.16 对地、风偏与交叉跨越检查记录表(线电2)应按本规范表D.0.16填写。

表D.0.16 对地、风偏与交叉跨越检查记录表

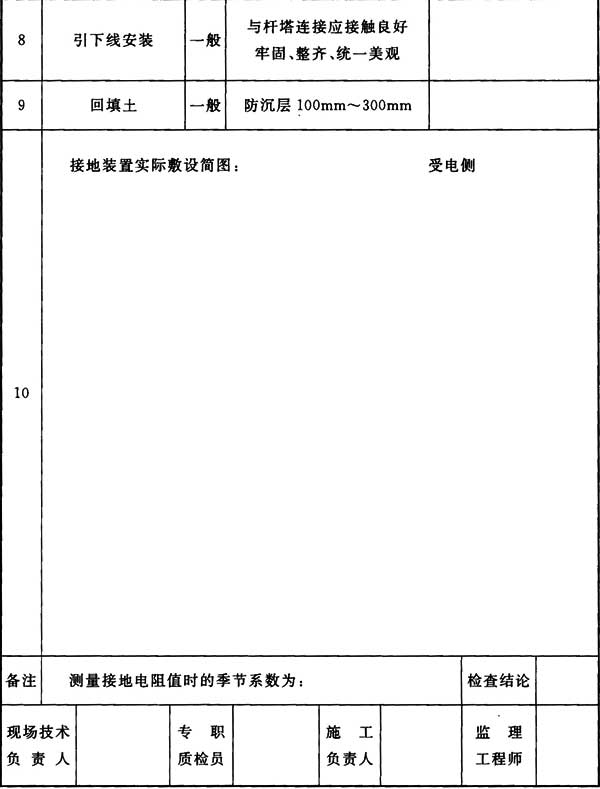

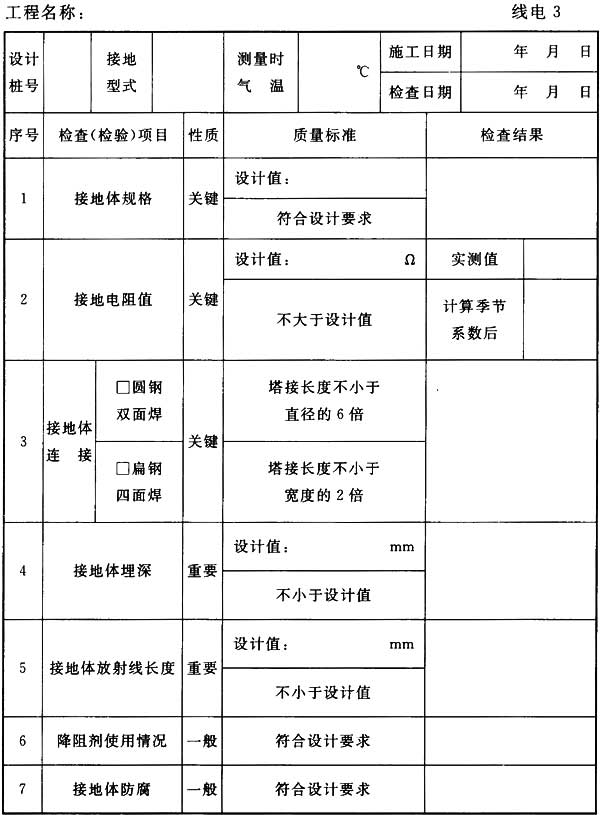

D.0.17 接地装置施工检查记录表(线电3)应按本规范表D.0.17填写。

表D.0.17 接地装置施工检查记录表

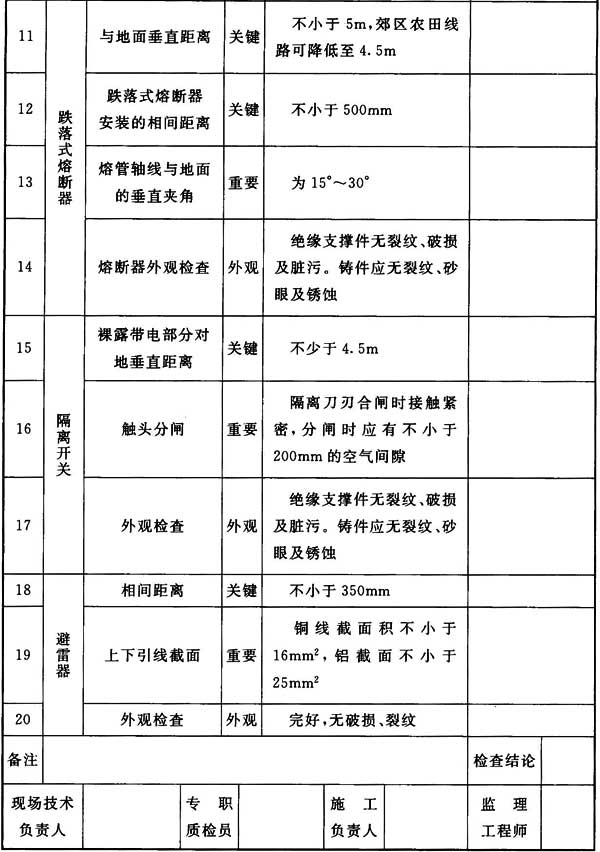

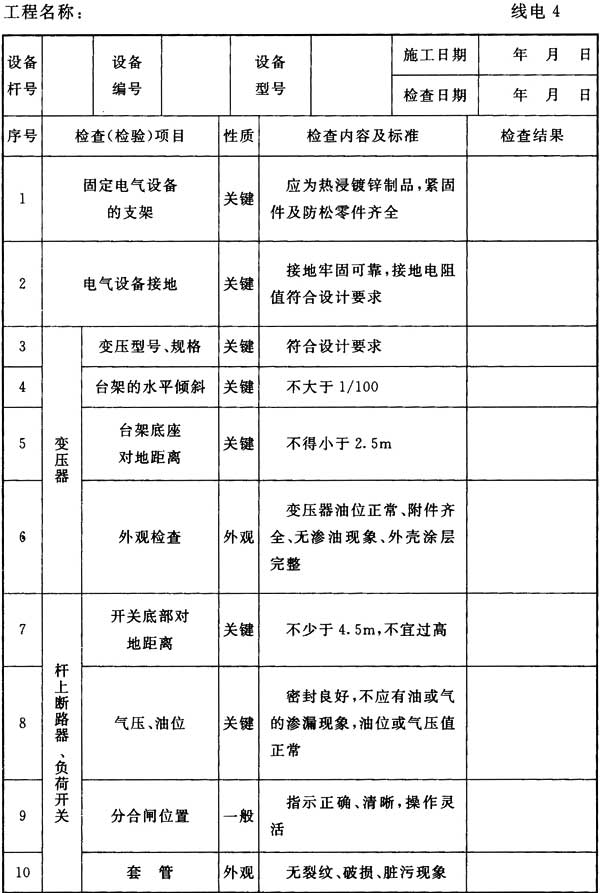

D.0.18 杆上电气设备安装检查记录表(线电4)应按本规范表D.0.18填写。

表D.0.18 杆上电气设备安装检查记录表

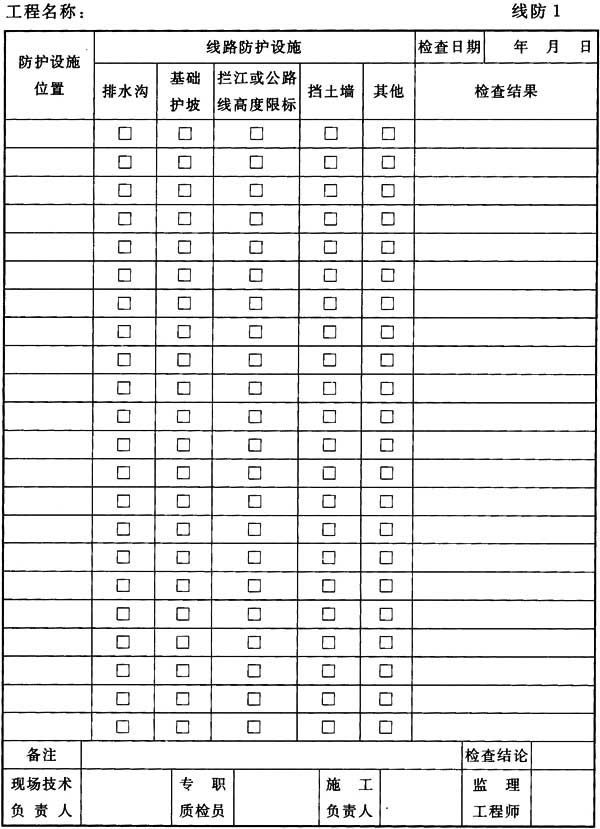

D.0.19 线路防护设施检查记录表(线防1)应按本规范表D.0.19填写。

表D.0.19 线路防护设施检查记录表

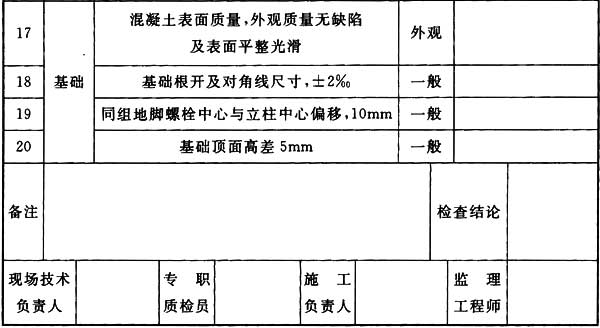

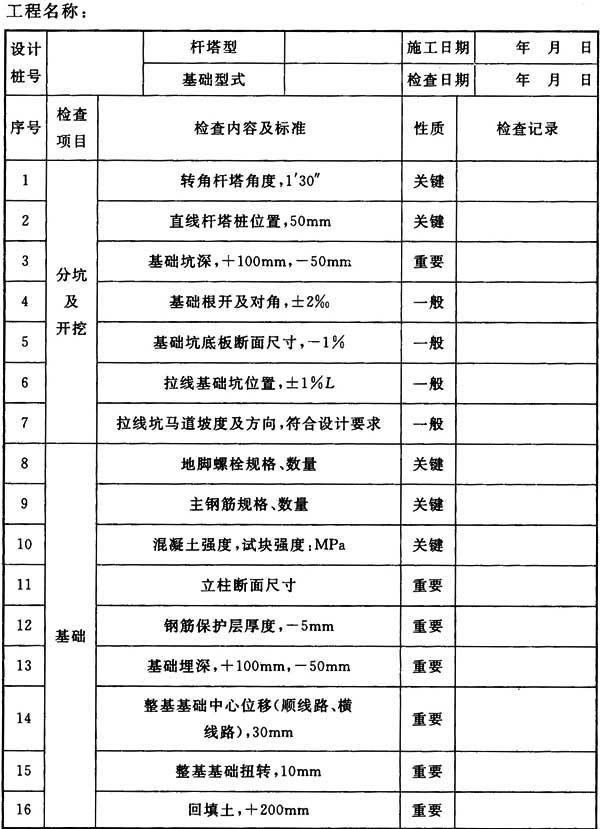

D.0.20 10kV线路杆塔基础检查记录表应按本规范表D.0.20填写。

表D.0.20 10kV线路杆塔基础检查记录表

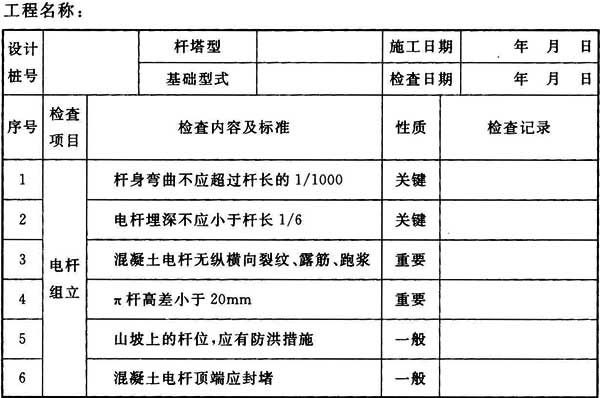

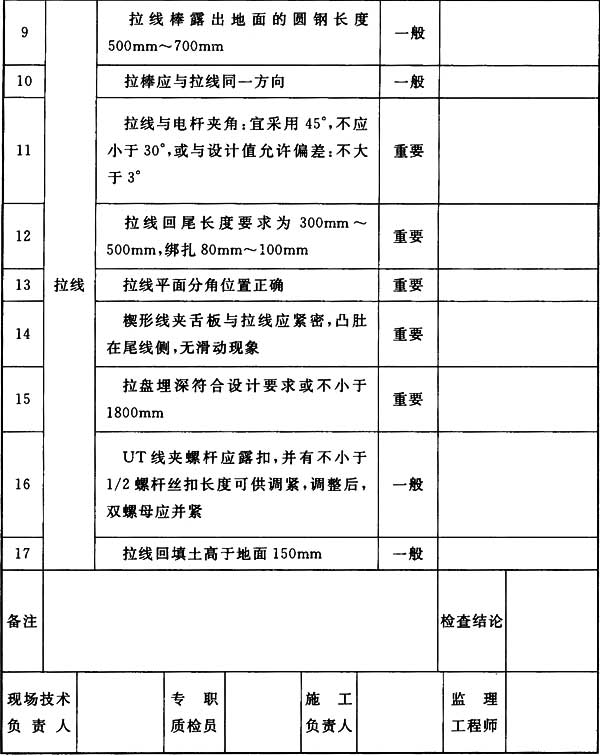

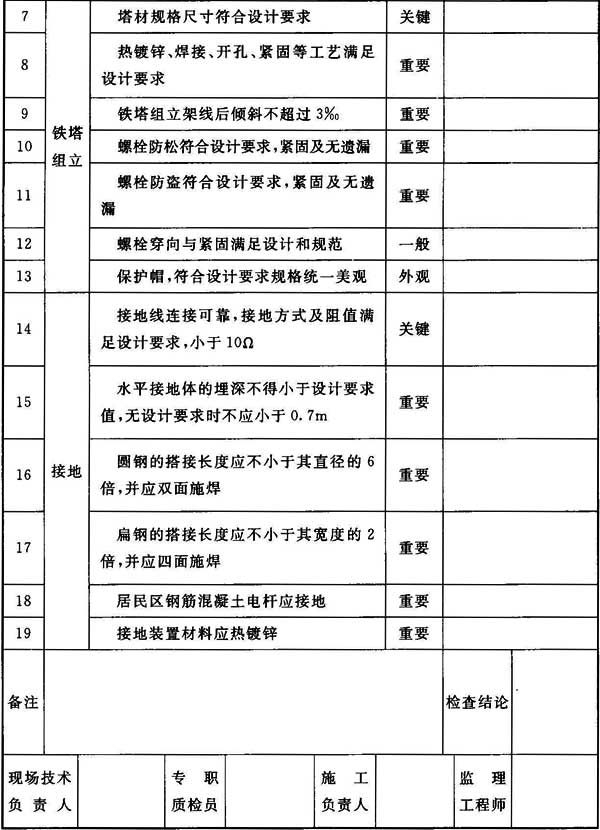

D.0.21 10kV线路杆塔组立检查记录表应按本规范表D.0.21填写。

表D.0.21 10kV线路杆塔组立检查记录表

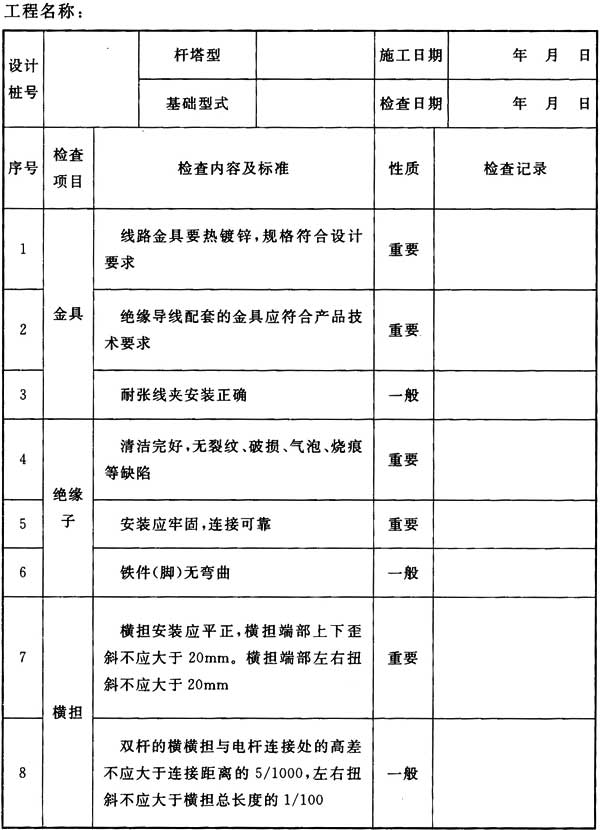

D.0.22 10kV线路金具及附件检查记录表应按本规范表D.0.22填写。

表D.0.22 10kV线路金具及附件检查记录表

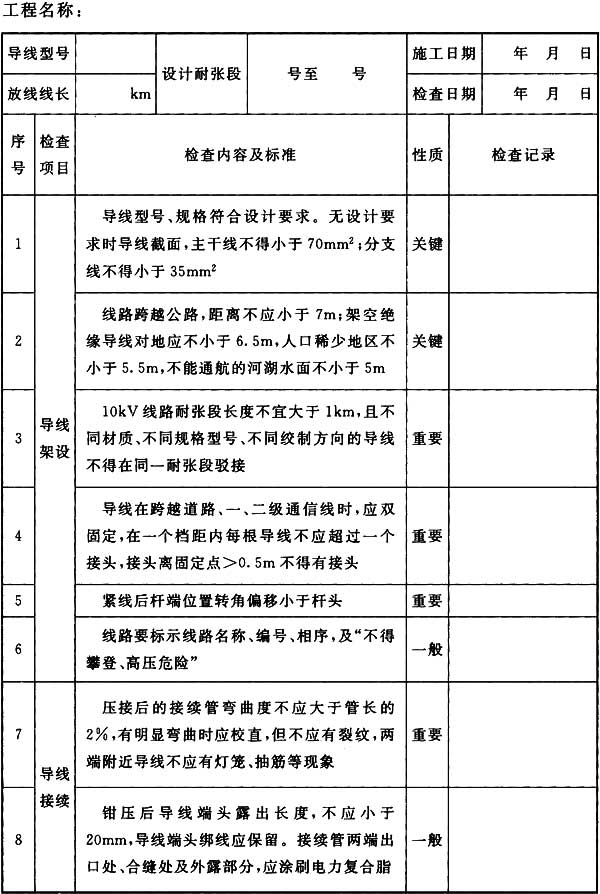

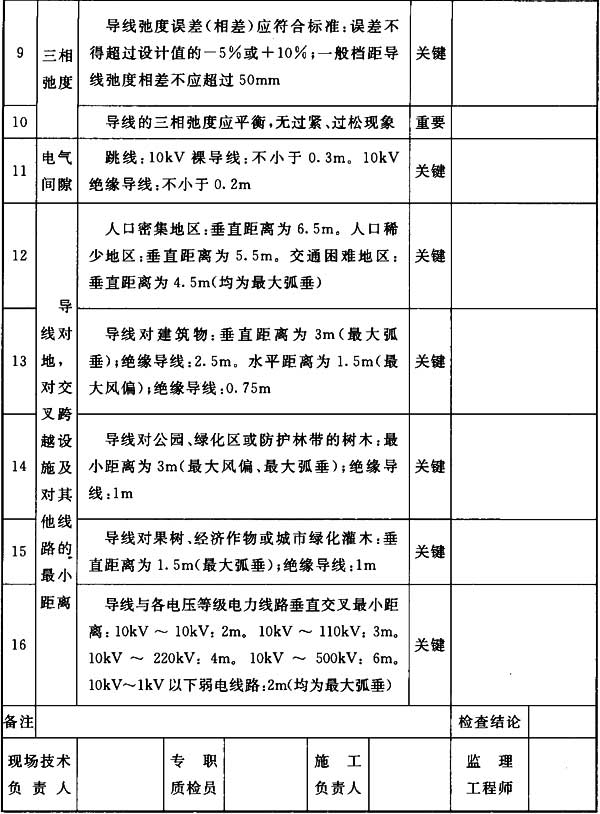

D.0.23 10kV线路导线架设检查记录表应按本规范表D.0.23填写。

表D.0.23 10kV线路导线架设检查记录表

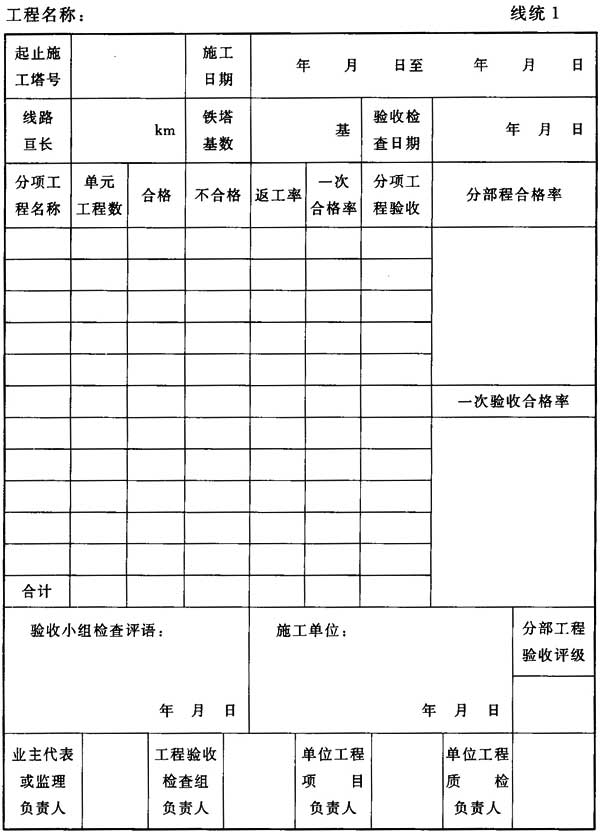

D.0.24 分部工程质量验收统计(线统1)应按本规范表D.0.24填写。

表D.0.24 分部工程质量验收统计

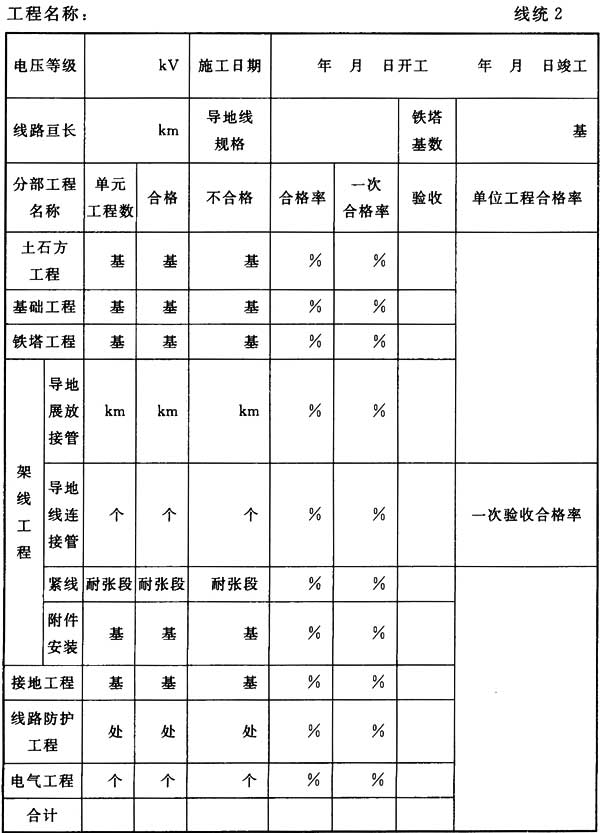

D.0.25 单位工程质量验收统计(线统2)应按本规范表D.0.25填写。

表D.0.25 单位工程质量验收统计
