7.4 稳定验算

7.4.1 堆料仓应釆用其荷载作用（图7.2.1）及其荷载工况（图7.3.3）进行结构的稳定性验算。

7.4.2 计算倾覆力矩时，堆料的压力计算应符合下列规定：

1 堆料60°扇形面的楔形体总重应按下列公式计算：

2 堆料地震安息角应按下式计算：

式中：q——导致倾覆的堆料主动体的总重；

do——堆料仓外径；

pn——贮料主动体产生的水平力；

β——半主动体与不动体的边角；

θ——主动体的破裂角；

——不动体物料的内摩擦角；

As——△BFC的面积。

注：1 楔形体重力作用点在△BFC的重心；

2 地震安息角的影响参数：7烈度时，ε等于1°25＇；8烈度时，ε等于3°；9烈度时，ε等于6°。

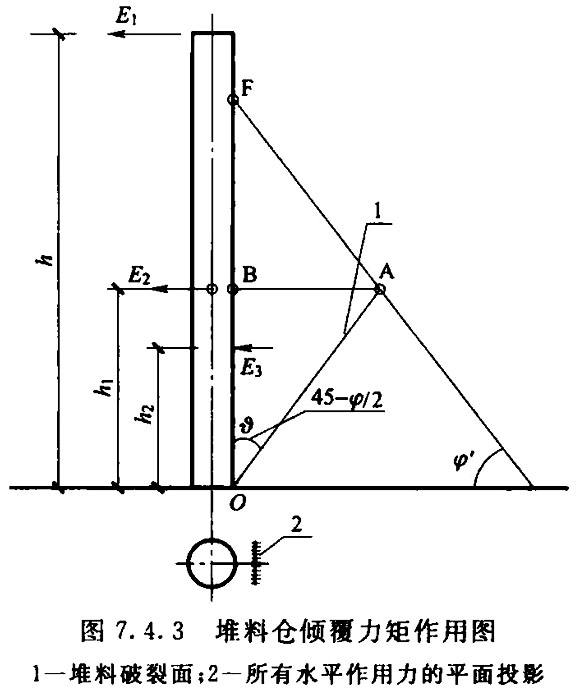

7.4.3 仓体的稳定性计算，应验算所有不利作用产生的倾覆力矩（图7.4.3），倾覆力矩应按下式计算：

M＝E1h＋E2h1＋E3h2 (7.4.3)

式中：M——倾覆力矩；

E1——仓顶外力或仓顶荷载的地震作用力；

E2——仓中全部贮料产生的作用力或地震作用力；

E3——仓外堆料作用力或仓外物料的地震作用力。

注：1 堆料的单位作用力应乘以仓体的外径；

2 在料堆缺失1/4扇形体的条件下，贮料或堆料产生的水平地震作用是结构稳定的最不利工况。
