附录B（规范性附录）沼气净化池建造与运行管理的卫生要求
B.1 建造要求
B.1.1 水冲式厕所的沼气净化池

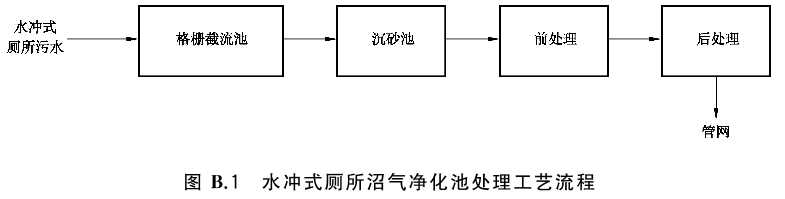

B.1.1.1 采用NY/T1702-2009中B型工艺，净化池采用前处理和后处理多级折流、逐段降解消化工艺，滞留时间为3d～8d。工艺流程见图B.1。
B.1.1.2 沼气净化池容积按照NY/T 1702-2009中3.3.2容积计算。
A型沼气净化池有效容积按式（B.1）计算，总容积按式（B.2）计算：
式中：
Ve——有效容积，单位为升（L）；
Q——处理的污水量，单位为立方米（m³）；
H——滞留时间，单位为小时（h）。
式中：
Vt——总容积，单位为升（L）；
Q——处理的污水量，单位为立方米（m³）；
H——滞留时间，单位为小时（h）；
K——综合系数（1.20～1.50）。
当处理日污水量小于或等于10m³时可采用两级串联，第一级容积宜占总容积的2/3。
当处理日污水量大于10m³时可采用三级串联，第一级容积宜占总容积的1/2，二级、三级各占1/4。
B型沼气净化池有效容积按式（B.3）计算，总容积按式（B.4）计算：
式中：
Ve——有效容积，单位为升（L）；
Q——处理的污水量，单位为立方米（m³）；
H——滞留时间，单位为小时（h）。
式中：
Vt——总容积，单位为升（L）；
Q——处理的污水量，单位为立方米（m³）；
H——滞留时间，单位为小时（h）；
K——综合系数（1.20～1.50）。
B.1.2 无管网水冲式厕所沼气净化池
B.1.2.1 采用NY/T1702-2009中A型工艺，净化池为多级串联组成的折流厌氧消化工艺，滞留时间为8d～40d。工艺流程见图B.2。
B.1.2.2 沼气净化池容积同B.1.1.2A型。
B.1.3 旱式厕所沼气净化池
B.1.3.1 采用沼气净化池与堆肥相结合的处理工艺。粪尿直接进入沼气净化池发酵、沉淀，生产沼气，沼液通过水压间利用位差，自动回流到沼气净化池，沼气池出料堆肥处理。

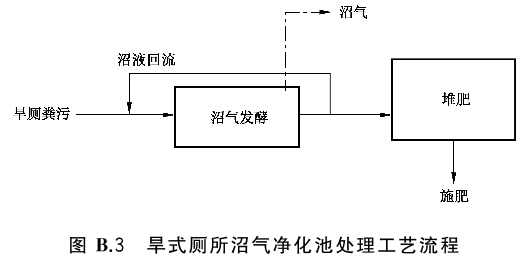

B.1.3.2 沼气净化池可以设计为一池二格的处理池，可延长滞留时间达30d以上；隔壁中下部1/3处有孔，一池的中层粪便流入二池，使用前应加水封住流动孔，避免未经发酵的粪尿直接流入二池。工艺流程见图B.3。
B.1.3.3 沼气净化池容积。
以人数、排泄量和滞留时间来确定的沼气净化池容积：
沼气净化池容积按式（B.5）计算，总面积按式（B.6）计算：
式中：
Vc——有效容积，单位为立方米（m³）；
Q——每人每天产生的污水量，单位为立方米每人天［m³/（人·d）］；
N——使用人数，单位为人；
H——滞留时间，单位为天（d）。
式中：
Vt——总容积，单位为立方米（m³）；
Ve——有效容积，单位为立方米（m³）；
K——综合系数（1.20～1.50）。
每人每天污水产生量以0.0035m³/（人·d）计算。假设使用人数400人，滞留时间35d，计算结果如下：
Ve＝0.0035m³/（人·d）x400人x35d＝49m³
Vt=49m³x1.25=61.25m³
蹲位乘上容积系数来确定的沼气净化池容积：
沼气净化池有效容积按式（B.7）计算，总容积按式（B.8）计算：
式中：
Ve——有效容积，单位为立方米（m³）；
Q——污水量，单位为立方米每个（m³/个）；
n——蹲位数，单位为个；
ηv——有效容积系数（2.4～3.0）。
式中：
Vt——总容积，单位为立方米（m³）；
Q——污水量，单位为立方米每个（m³/个）；
n——蹲位数，单位为个；
Kv——总容积系数（3.5～4.0）。
按蹲位和容积系数计算：有效容积系数为2.4～3.0、总容积系数为3.5～4.0。假设厕所蹲位男女合计20个，计算结果如下：
Ve＝1m³/个x20个x（2.4～3.0）＝48m³～60m³
Vt＝1m³/个x20个x（3.5～4.0）＝70m³～80m³
B.2 运行管理要求
沼气净化池的运行管理按照GB19379执行。
