附录G（资料性附录）其他设施

G.1 超大型（XL）操作装置

G.1.1 引言

本附录提供了进一步提高可接近性的超大型（XL）操作装置的设计指南（见0.4）。

G.1中所述的操作装置规格被称作超大型（XL）操作装置。提出这种设计规格是为了使需求者容易地描述他们的要求，供货方也容易地理解他们的要求。

尤其是，超大型（XL）操作装置可被用于额定载重量大于或等于630kg的乘客电梯。

G.1.2 层站操作

在每个层站操作电梯的按钮宜满足下列要求：

a）活动部件的最小尺寸为50mm×50mm，或最小直径为50mm。

b）如果有标识，该标识宜为30mm，最大为40mm，且以浮雕的形式位于按钮活动部件上并与背景形成对比。

G.1.3 轿厢操作

轿厢内设置的按钮，宜满足下列要求：

a）G.1.2中a）和b）的要求。

b）相邻两个按钮的活动部件之间的间距宜为10mm。

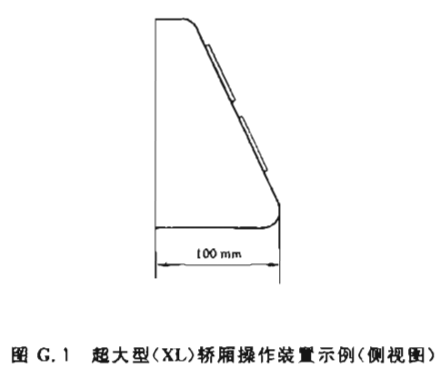

c）选层按钮应按水平方向布置在一块与水平面倾斜的面板上。该倾斜面板突出部分应为100mm.见附图G.1。

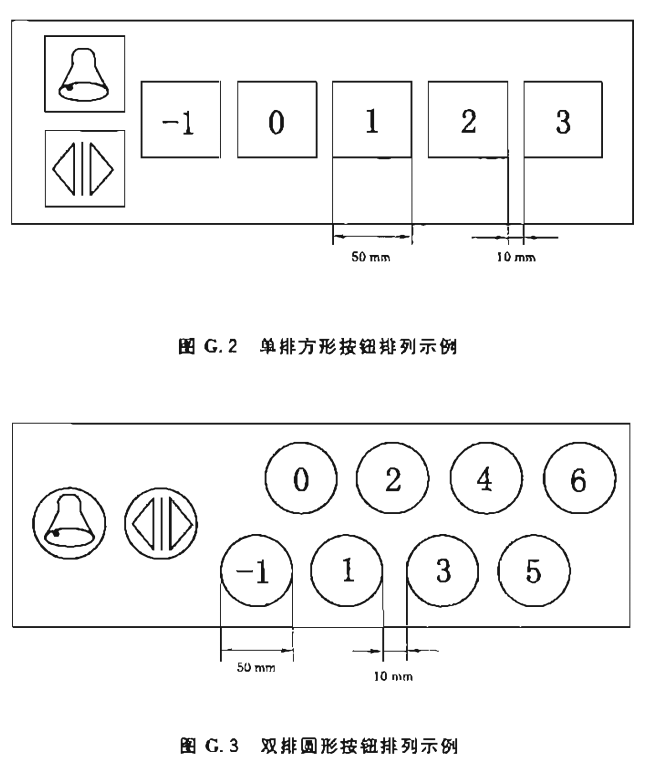

d）对于单排按钮，选层按钮应从左到右布置在面板中心线上，面板左侧应为门按钮和警铃按钮。警铃按钮应在“再开门”按钮之上，活动部件之间的间距宜为10mm。见附图G.2。

对于双排按钮，选层按钮应按楼层数增加而上下交错排列。排列顺序为从下到上、从左到右。面板左侧应为“再开门”按钮和警铃按钮。警铃按钮应设置在门按钮左侧面板中心线上。见附图G.3。

G.2 遥控呼梯登记

在需要的情况下，可安装遥控系统（如：磁卡或芯片卡、红外线发射器等）。该系统可激活电梯的个性化功能和信号为残障入员服务。
