6.4 背栓支承连接的瓷板、微晶玻璃板、纤维水泥板

6.4.1 背栓的数量应根据面板的形状、大小和所在位置并经过计算确定。背栓中心线与面板端部的距离不应小于50mm，且不宜大于边长的20%。采用2个背栓连接的面板，应采取附加固定措施，防止面板滑移、偏斜。

6.4.2 在风荷载或垂直于板面方向地震作用下，背栓支承连接的面板抗弯设计应符合下列规定：

1 面板的最大弯曲应力标准值宜采用有限元方法分析计算。4个背栓对称布置支承连接的矩形面板，也可按本规范第6.2.1条的规定计算；

2 面板中由各种荷载和作用产生的最大弯曲应力标准值应按本规范第5.4.1条的规定进行组合。组合后的弯曲应力设计值不应大于面板材料的抗弯强度设计值f。

6.4.3 背栓支承连接的纤维水泥板，在垂直于面板的风荷载标准值作用下，其挠度宜采用有限元方法分析计算。

1 四个背栓对称布置支承连接的矩形面板的挠度可按下列公式计算：

式中：

df——在风荷载标准值作用下的最大挠度值（mm）；

μ——挠度系数，可按表6.4.3选用；

wk——垂直作用于面板的风荷载标准值（N/m㎡）；

a0、b0——四点支承面板支承点（背栓孔中心线）之间的距离（mm），a0≤b0；

D——面板的刚度（N/mm）；

E——弹性模量（N/m㎡），可按本规范第5.2.10条采用；

te——面板的厚度（mm），可按本规范第6.1.7条的规定确定；

ν——泊松比，可按本规范第5.2.11条的规定采用。

2 在风荷载标准值作用下，四点支承纤维水泥板面板的挠度限值df,lim按其支承点间长边跨度的1/250采用。

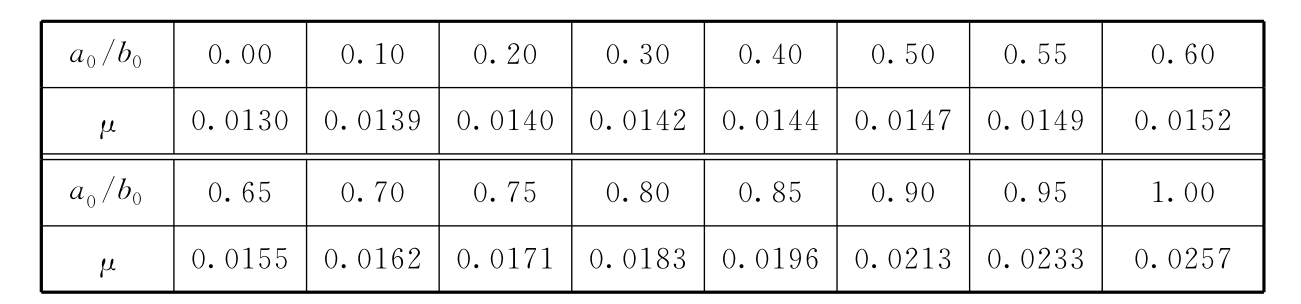

表6.4.3 四点支承纤维水泥板的挠度系数μ

6.4.4 在风荷载或垂直于板面方向地震作用下，背栓连接抗拉设计宜采用有限元方法分析计算，也可按下列公式计算：

1 两个背栓支承连接时，单个背栓连接的拉力标准值：

2 四个背栓支承连接时，单个背栓连接的拉力标准值：

式中：

Nwk、NEk——单个背栓连接在风荷载或垂直于板面方向地震作用下的拉力标准值（N）；

wk、qEk——分别为风荷载、地震作用标准值（N/m㎡）；

a、b——矩形面板的边长（mm）；

β——应力调整系数，可按本规范表6.2.2采用。

3 背栓连接的拉力标准值应按本规范第5.4.1条规定进行组合，组合后的拉力设计值不应大于背栓连接的受拉承载力设计值。

6.4.5 在面板自重作用下，背栓连接的剪力设计值应按下式计算：

式中：

V——单个背栓承受的剪力设计值（N）；

Gk——面板的自重标准值（N）；

n1——承受面板自重荷载的背栓数量；

β——应力调整系数，可根据背栓数量n1，按本规范表6.2.2采用。

6.4.6 背栓连接的受拉承载力和受剪承载力应经试验确定，并符合下列规定：

1 背栓连接的受拉承载力设计值应符合下式规定：

2 背栓连接的受剪承载力设计值应符合下式规定：

式中：

N——按本规范第6.4.5条规定计算，并按本规范第5.4.1条规定进行组合得到的单个背栓连接的拉力设计值（N）；

V——按本规范第6.4.6条规定计算得到的单个背栓连接的剪力设计值（N）；

P——实测所得背栓连接受拉破坏力最小值（N）；

gR——背栓连接承载力分项系数，可取2.15。
