附录D（规范性） 计量注入式比例混合装置试验程序及样品数量

D.1 试验程序说明

D.1.1 试验序号

试验序号如下：

1）外观（6.2）；

2）混合比试验（6.5）；

3）压力损失试验（6.11）；

4）水压强度试验（6.3）；

5）水压密封试验（6.4）；

6）工作循环试验（6.6）（适用时）；

7）运行可靠性试验（6.7）；

8）流量计（5.1.4.3）；

9）泡沫液泵（5.1.4.4）；

10）电磁阀（5.1.1.10）（适用时）；

11）安全阀排放压力测定（6.8）；

12）单向阀水压强度试验（6.3）；

13）单向阀反向密封试验（6.9）；

14）单向阀开启压力测定（6.10）；

15）控制阀门水压密封试验（6.4）；

16）控制阀门水压强度试验（6.3）；

17）控制盘（5.1.4.5）；

18）常压泡沫液储罐（5.1.4.6）。

D.1.2 说明

说明如下：

a）方框中的数字为试验序号；

b）圆圈中的数字为试验所需试件数。

D.2 试验程序

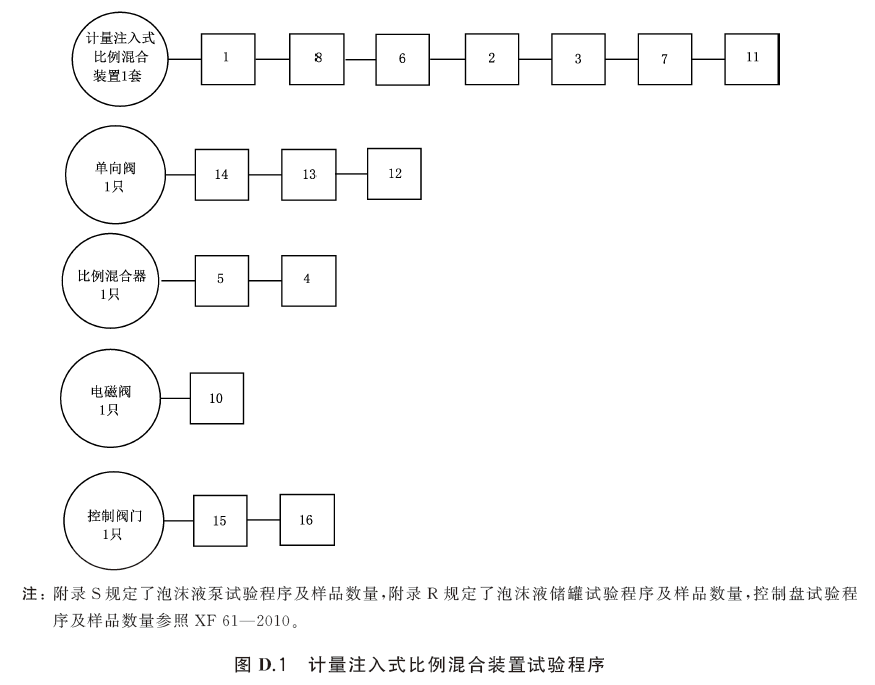

试验程序见图D.1。
