附录U（规范性） 干粉软管卷盘试验程序及样品数量

U.1 试验程序说明

U.1.1 试验序号

试验序号如下：

1——外观（6.19.1）；

2——工作压力（6.19.2）；

3——密封要求（6.19.3）；

4——强度要求（6.19.4）；

5——转动性能（6.19.5）；

6——干粉枪（6.19.6.1）；

7——软管——外观（6.19.7.1）；

8——软管——工作压力（6.19.7.2）；

9——软管——材料（6.19.7.3）；

10——软管——超压要求（6.19.7.4）；

11 软管 耐低温性能（6.19.7.5）。

U.1.2 说明

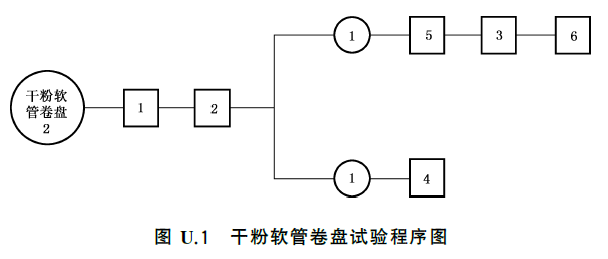

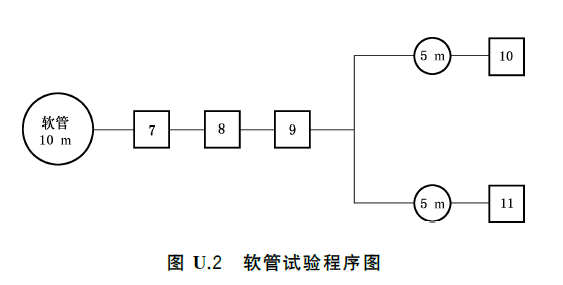

U.1.1规定的试验序号在图U.1、图U.2中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

U.2 试验程序图

试验程序图如图U.1、图U.2所示。
