附录A（规范性） 探测报警性能试验

A.1 热解材料

A.1.1 聚氯乙烯（PVC）热解片

聚氯乙烯（PVC）热解片应满足下列要求：

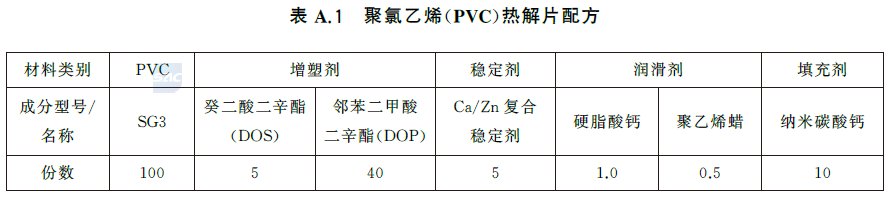

a）配方满足表A.1的要求；

b）质量为10g±1g；

c）长为90mm±5mm，宽为90mm±5mm，厚为1mm±0.3mm。

A.1.2 丙烯腈-丁二烯-苯乙烯共聚物（ABS）热解片

丙烯腈-丁二烯-苯乙烯共聚物（ABS）热解片应满足下列要求：

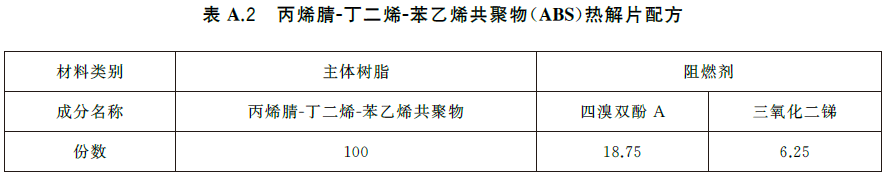

a）配方满足表A.2的要求；

b）质量为10g±1g；

c）长为53mm±2mm，宽为53mm±2 mm，厚为3mm±0.5mm。

A.1.3 FR-4环氧树脂玻纤布层压板热解片

FR-4环氧树脂玻纤布层压板热解片应满足下列要求：

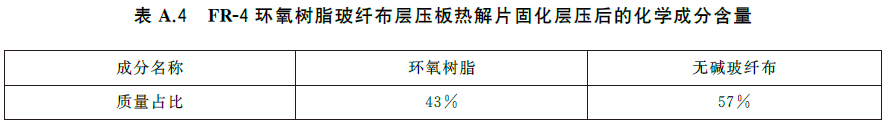

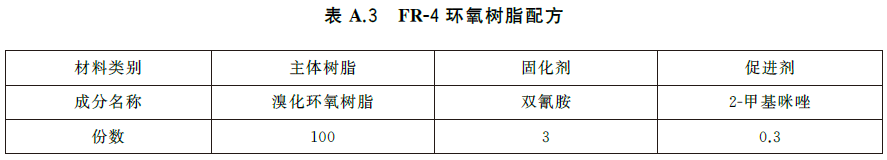

a）树脂配方满足表A.3的要求，固化反应的有机溶剂为丙酮。固化层压后的化学成分含量如表A.4所示；

b）质量为10g±1g；

c）长为60mm±2mm，宽为60mm±2mm，厚为2mm±0.5mm。

A.2 试验设备

A.2.1 试验舱

试验舱尺寸为直径（570±5）mm、深（570±5）mm。试验舱应具有通风设备，并满足试验所要求的环境条件。试验舱应密封，并保证热解粒子均匀分布。

A.2.2 仪器配置

试验舱应配置以下仪器。

a）加热炉

——输入电压：AC 220V；

——额定功率：300 W；

——炉盘直径：≥140mm。

b）热解粒子检测仪

——粒径：0.1μm～2.5μm；

——量程：0mg/m3～150mg/m3；

——采样流量：3L/min。

c）温控装置

——量程：0℃~200℃；

——精度：1℃。

d）秒表

——精度：0.1s；

——量程：不小于30min。

A.2.3 布置

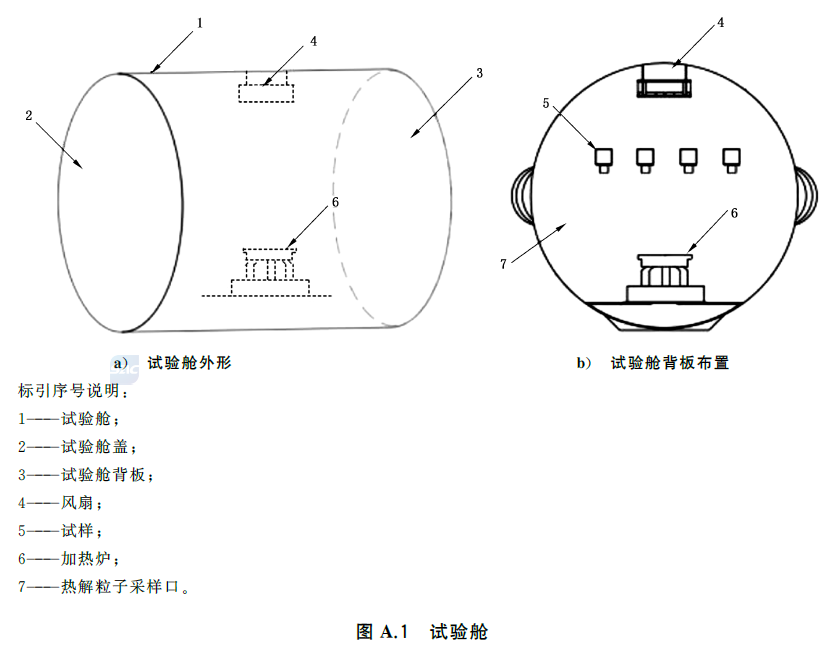

试验舱如图A.1所示。试验时，试样安装在试验舱背板距试验舱顶（220±30）mm的位置；热解材料放置在加热炉上，为保证热解试验条件满足图A.2～图A.4的要求，准许裁剪热解材料使热解材料与加热炉充分接触；热解粒子采样孔连接热解粒子检测仪，测量试验舱内的粒径小于2.5μm颗粒（PM2.5）的浓度。

A.3 热解试验

A.3.1 试验条件

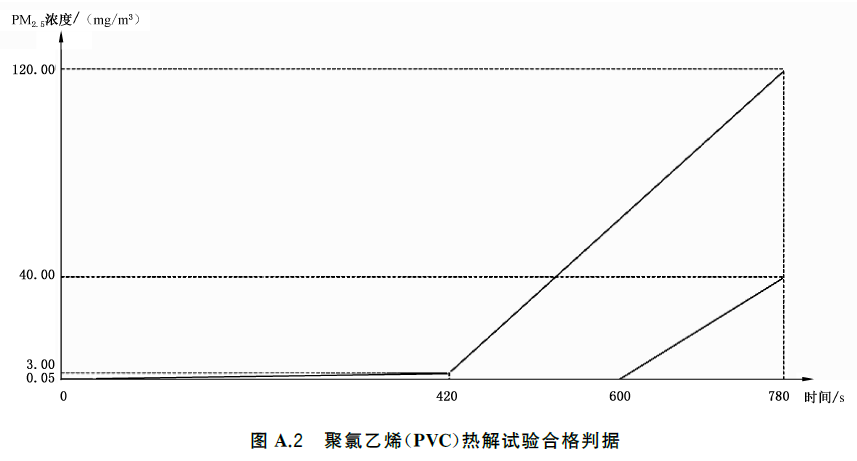

A.3.1.1 对聚氯乙烯（PVC）热解片加热，以3℃/min的升温速率升温至80℃，保持5min，然后以10℃/min的升温速率升温至180℃，保持3min。加热炉升温至80℃恒温5min后开始计时，计算试样的报警时间，记录试验舱内的粒径小于2.5μm颗粒（PM2.5）的浓度，浓度与时间的关系曲线应在图A.2的实线范围内。

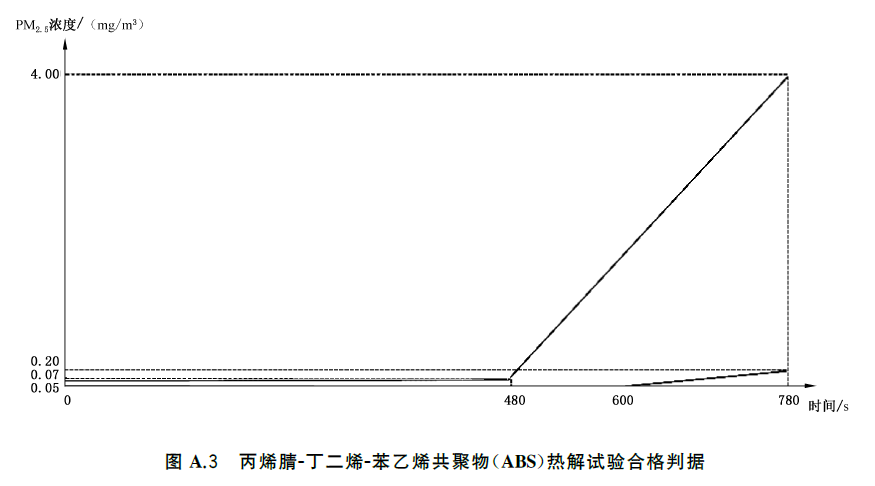

A.3.1.2 对丙烯腈-丁二烯-苯乙烯共聚物（ABS）热解片加热，以3℃/min的升温速率升温至90℃，保持5min，然后以10℃/min的升温速率升温至190℃，保持3min。加热炉升温至90℃恒温5min后开始计时，计算试样的报警时间，记录试验舱内的粒径小于2.5μm颗粒（PM2.5）的浓度，浓度与时间的关系曲线应在图A.3的实线范围内。

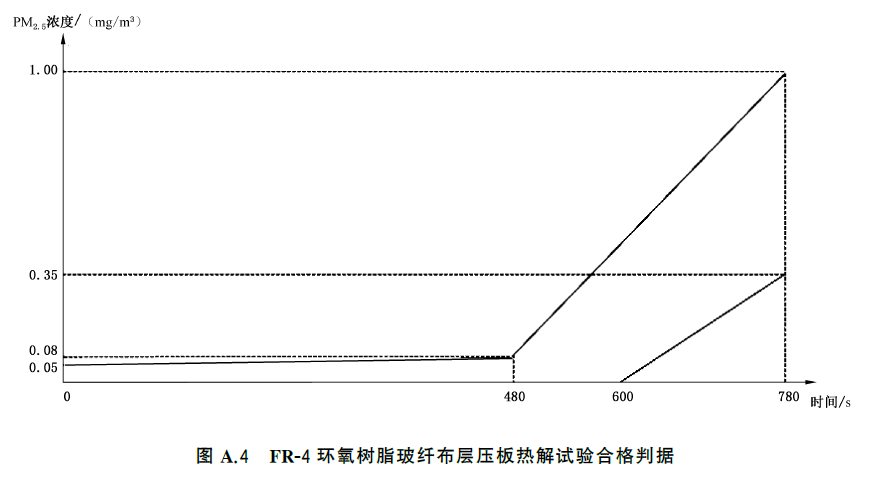

A.3.1.3 FR-4环氧玻纤布层压板热解片加热，以3℃/min的升温速率升温至90℃，保持5min，然后以10℃/min的升温速率升温至190℃，保持3min。加热炉升温至90℃恒温5min后开始计时，计算试样的报警时间，记录试验舱内的粒径小于2.5μm颗粒（PM2.5）的浓度，浓度与时间的关系曲线应在图A.4的实线范围内。

注：热解试验时监测粒径小于2.5μm颗粒（PM2.5）的浓度作为热解试验有效性判定的技术指标。该指标系通过监测PM2.5质量浓度表征试验过程中颗粒物生成强度，不表征热解产物的实际粒径分布特征。

A.3.2 试验结束判据

试样发出报警信号或满足以下条件：

a）聚氯乙烯（PVC）热解片：加热炉升温至180℃恒温3min；

b）丙烯腈-丁二烯-苯乙烯共聚物（ABS）热解片：加热炉升温至190℃恒温3min；

c）FR-4环氧玻纤布层压板：加热炉升温至190℃恒温3min。
