4 分类与型号

4.1 分类

4.1.1 吸水管按管形特征可分为：

a) 直管式吸水管；

b) 盘管式吸水管。

4.1.2 吸水管按材质特征可分为：

a) 橡胶吸水管；

b) 塑料吸水管。

4.1.3 吸水管按接口特征可分为：

a) 内扣式接口吸水管；

b) 卡式接口吸水管；

c) 螺纹式接口吸水管。

4.2 型号

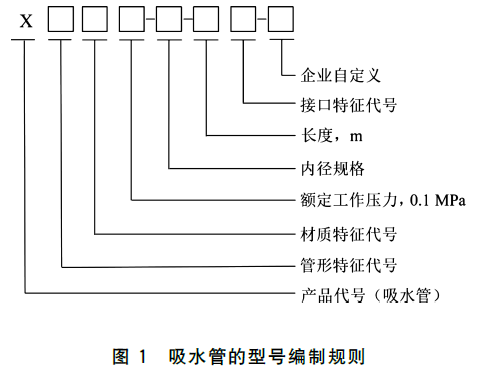

4.2.1 吸水管的型号由产品代号、管形特征代号、材质特征代号、额定工作压力、内径、长度、接口特征代号等组成，编制规则按照图1。

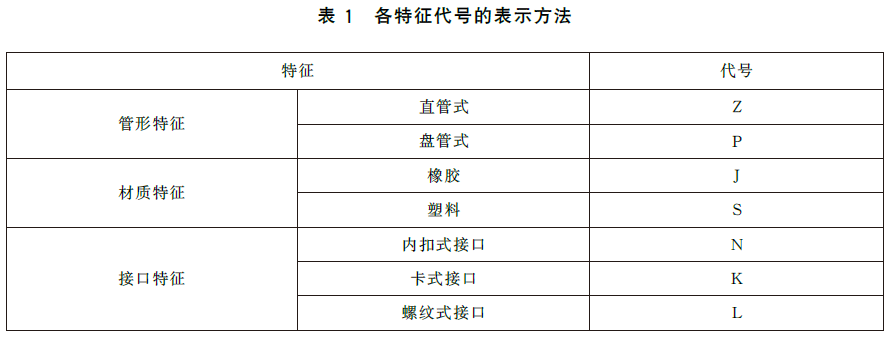

4.2.2 各特征代号的表示方法按照表 1。

4.2.3 型号示例如下。

示例 1：额定工作压力 0.5 MPa，内径规格 150，长度 2 m，配装内扣式接口的橡胶直管式吸水管，型号为：XZJ5 150-2N。

示例 2：额定工作压力 0.5 MPa，内径规格 125，长度 3 m，配装螺纹式接口的塑料直管式吸水管，企业自定义为 A 型，型号为：XZS5-125-3L-A。

示例 3：额定工作压力 0.3 MPa，内径规格 100，长度 8 m，配装卡式接口的橡胶盘管式吸水管，型号为：XPJ3 100-8K。
