6.7 特殊法兰和盲板

6.7.1 特殊要求的非标准法兰可按现行国家标准《钢制压力容器》GB 150进行设计。

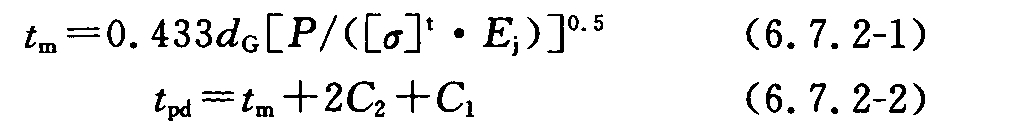

6.7.2 夹在两法兰之间的盲板(图6.7.2)，其计算厚度可按式(6.7.2-1)确定。用整体钢板制造时，式中焊接接头系数Ej等于1。对于永久性盲板应按式(6.7.2-2)增加厚度附加量。

式中 tm——盲板计算厚度(mm)；

dG——凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)；

P——设计压力(MPa)；

[σ]t——在设计温度下材料的许用应力(MPa)；

Ej——焊接接头系数；

tpd——盲板的设计厚度(mm)；

C2——腐蚀或磨蚀附加量(mm)；

C1——厚度减薄附加量(mm)。

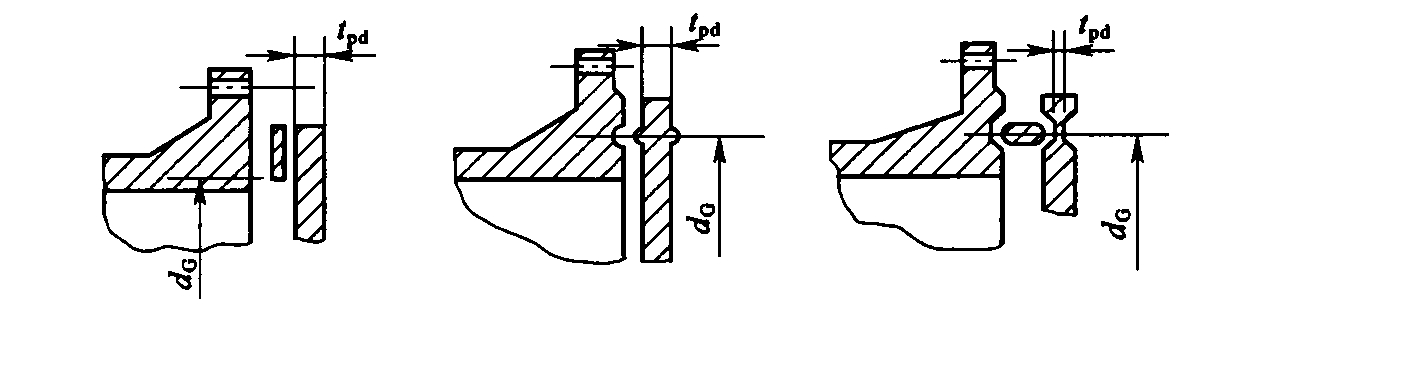

图6.7.2夹在法兰间的盲板
