5.4 螺纹及法兰尺寸

5.4.1 接合器管螺纹的基本尺寸和公差应符合GB/T 7307的规定。普通螺纹的公差应符合GB/T 197-2003中内螺纹7H级、外螺纹8g级的要求。螺纹应无缺牙，表面应光洁。

5.4.2 螺纹式连接的公称通径100mm的接合器应用符合GB/T 7306.2-2000规定的R24圆锥外螺纹；螺纹式连接的公称通径150mm的接合器应用符合GB/T 7306.2-2000规定的R26圆锥外螺纹。

5.4.3 法兰式连接的接合器的法兰尺寸应符合图1和表1的规定。

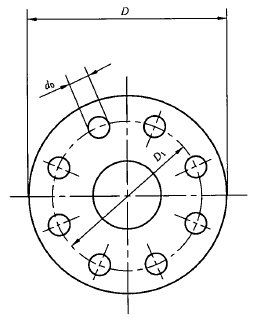

图1 法兰式连接的接合器的法兰尺寸

标准附图

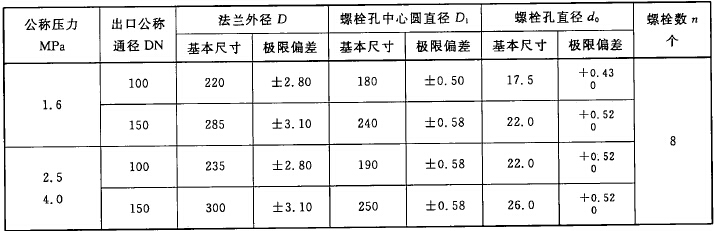

表1 法兰式连接的接合器的法兰尺寸（单位为毫米）

标准附图
