附录L 挡土墙主动土压力系数是ka

L.0.1 挡土墙在土压力作用下，其主动压力系数应按下列公式计算：

式中：q——地表均布荷载(kPa)，以单位水平投影面上的荷载强度计算。

图L.0.1 计算简图

L.0.2 对于高度小于或等于5m的挡土墙，当填土质量满足设计要求且排水条件符合本规范第6.7.1条的要求时，其主动土压力系数可按图L.0.2查得，当地下水丰富时，应考虑水压力的作用。

L.0.3 按图L.0.2查主动土压力系数时，图中土类的填土质量应满足下列规定：

1. I类 碎石土，密实度应为中密及以上，干密度应大于或等于2000kg/m3；

2. Ⅱ类 砂土，包括砾砂、粗砂、中砂，其密实度应为中密及以上，干密度应大于或等于1650kg/m3；

3. Ⅲ类 黏土夹块石，干密度应大于或等于1900kg/m3；

4. Ⅳ类 粉质黏土，干密度应大于或等于1650kg/m3。

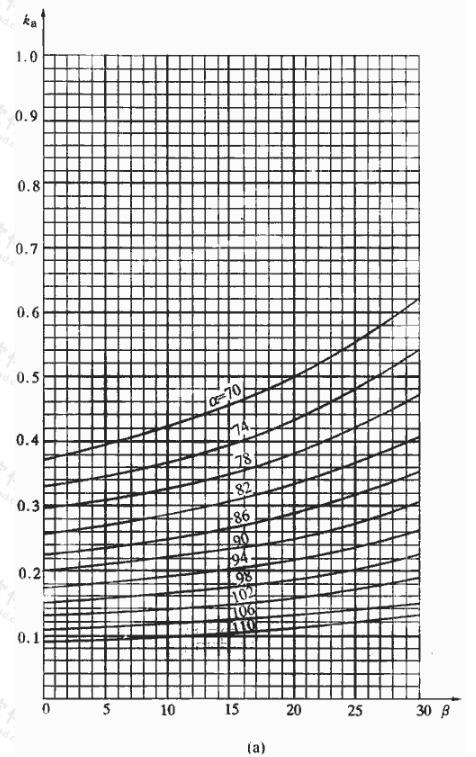

图L.0.2-1 挡土墙主动土压力系数是ka（一）

(a) Ⅰ类土土压力系数(δ＝1/2φ，q＝0)

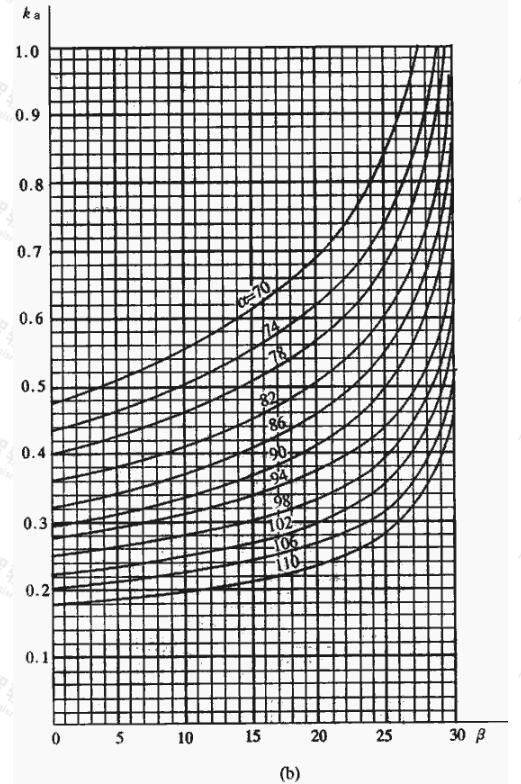

图L.0.2-2 挡土墙主动土压力系数是ka（二）

(a) Ⅱ类土土压力系数(δ＝1/2φ，q＝0)

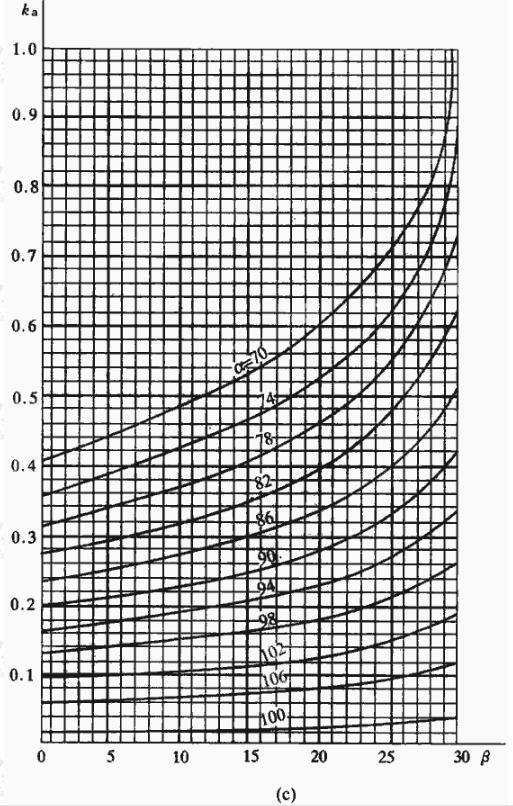

图L.0.2-3 挡土墙主动土压力系数是ka（三）

(a) Ⅲ类土土压力系数(δ＝1/2φ，q＝0，H＝5m)

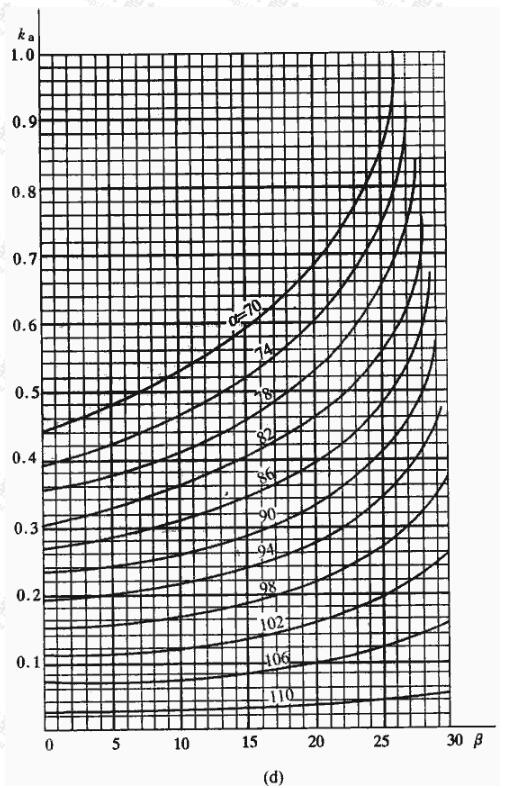

图L.0.2-4 挡土墙主动土压力系数是ka（四）

(a) Ⅳ类土土压力系数(δ＝1/2φ，q＝0，H＝5m)
