附录U 阶梯形承台及锥形承台斜截面受剪的截面宽度

U.0.1 对于阶梯形承台应分别在变阶处(A1-A1，B1-B1)及柱边处(A2-A2，B2-B2)进行斜截面受剪计算(图U.0.1)，并应符合下列规定：

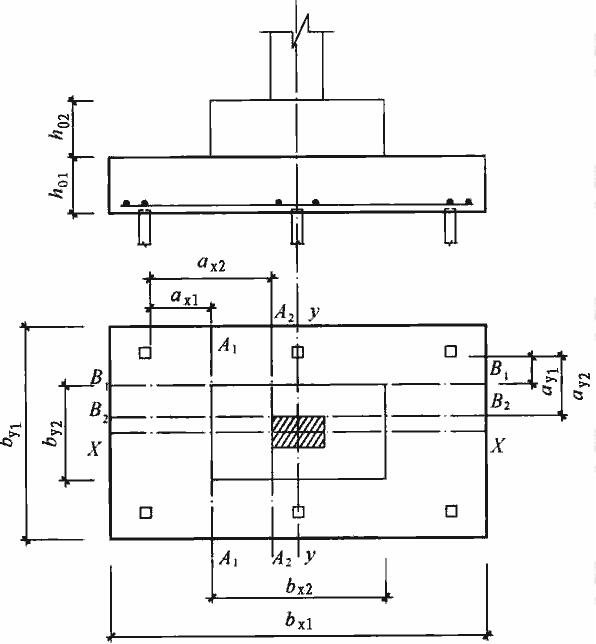

图U.0.1 阶梯形承台斜截面受剪计算

1. 计算变阶处截面A1-A1，B1-B1的斜截面受剪承载力时，其截面有效高度均为h01，截面计算宽度分别为by1～和bx1。

2. 计算柱边截面A2-A2和B2-B2处的斜截面受剪承载力时，其截面有效高度均为h01＋h02，截面计算宽度按下式进行计算：

(U.0.1-1)

(U.0.1-2)

U.0.2 对于锥形承台应对A-A及B-B两个截面进行受剪承载力计算(图U.0.2)，截面有效高度均为h0，截面的计算宽度按下式计算：

(U.0.2-1)

(U.0.2-2)

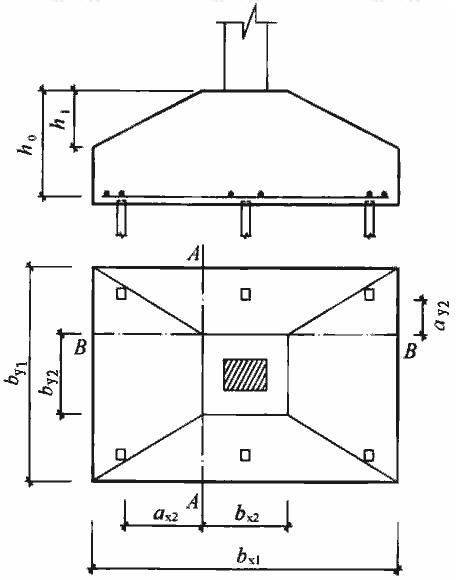

图U.0.2 锥形承台受剪计算
