附录E (规范性附录)化学防护服装的通风系统分配阀性能试验

E.1 试验条件

输入压力为 0.65MPa±0.02MPa。

E.2 试验装置

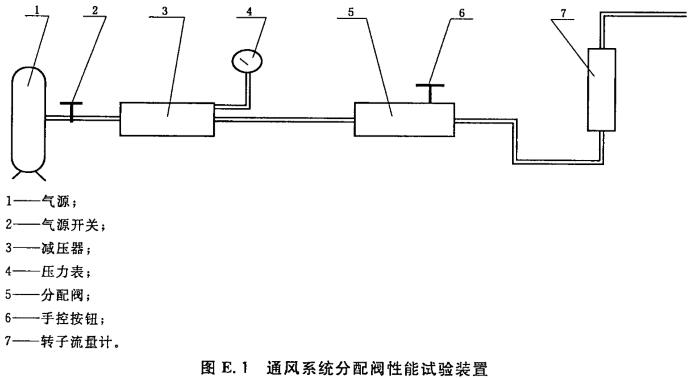

试验装置如图E.1所示：

E.2.1 气源：3MPa〜30MPa。

E.2.2 减压器：0.65MPa±0.2MPa。

E.2.3 压力表：0MPa~1. 5MPa。

E.2.4 转子流量计：0.06 m3/h〜0.6 m3/h 和 1 m3/h〜10 m3/h。

E.3 试验方法

E.3.1 定量供气量试验方法

E.3.1.1 检查试验装置自身的气密性。

E.3.1.2 开气源开关，调节减压器的压力范围为0.65MPa±0.2MPa。

E.3.1.3 读取流量计的指示值。

E.3.2 手控最大供气量试验方法

E.3.2.1 卸下 0. 06 m3/h~0.6 m3/h 的流量计，换上 1 m3/h〜10 m3/h 的流量计，重复 E.3.1.1，E.3.1.2。

E.3.2.2 按下分配阀手控按钮，读取流量计的指示值。

E.4 试验结果

E.4.1 读取流量计的指示值，即为分配阀的定量供气量和手控最大供气量。
