8.3 组 装

Ⅰ 主控项目

8.3.1 钢吊车梁的下翼缘不得焊接工装夹具、定位板、连接板等临时工件。钢吊车梁和吊车桁架组装、焊接完成后在自重荷载下不允许有下挠。

检查数量：全数检查。

检验方法：构件直立，在两端支撑后，用水准仪和钢尺检查。

Ⅱ 一般项目

8.3.2 焊接H型钢组装尺寸的允许偏差应符合表8.3.2的规定。

检查数量：按钢构件数抽查10％，且不应少于3件。

检验方法：用钢尺、角尺、塞尺等检查。

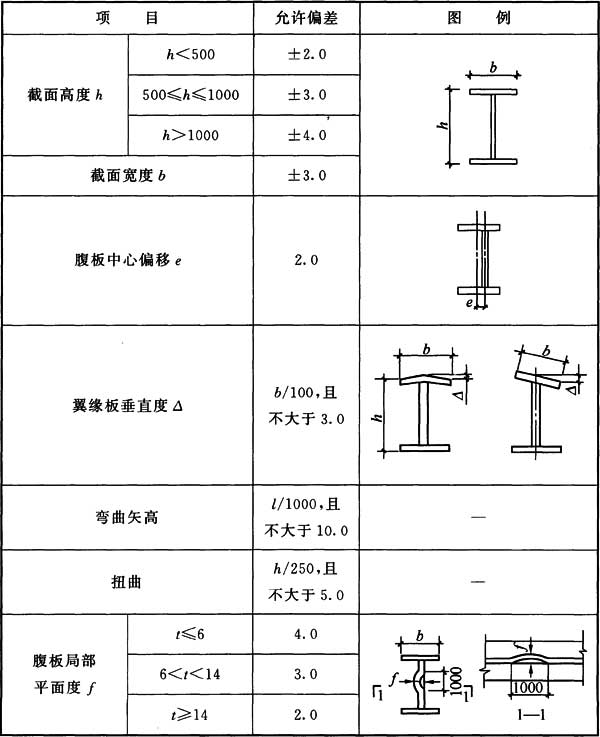

表8.3.2 焊接H型钢组装尺寸的允许偏差(mm)

注：l为H型钢长度。

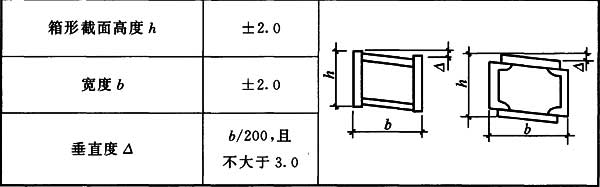

8.3.3 焊接连接组装尺寸的允许偏差应符合表8.3.3的规定。

检查数量：按钢构件数抽查10％，且不应少于3件。

检验方法：用钢尺、角尺、塞尺等检查。

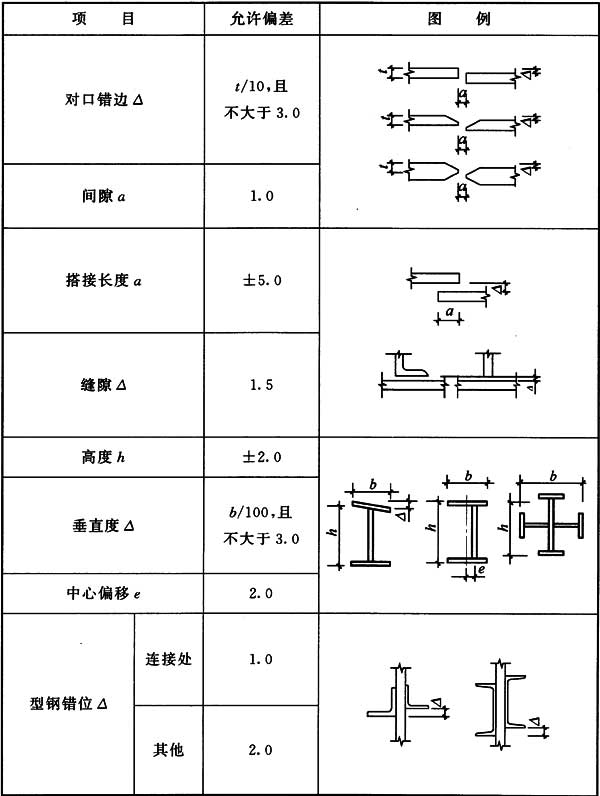

表8.3.3 焊接连接组装尺寸的允许偏差(mm)

8.3.4 桁架结构组装时，杆件轴线交点偏移不宜大于4.0mm。

检查数量：按钢构件数抽查10％，且不应少于3件；每个抽查构件按节点数抽查10％，且不应少于3个节点。

检验方法：尺量检查。
