4.6 质量验收标准

4.6.1 沟槽开挖与地基处理应符合下列规定：

主控项目

1 原状地基土不得扰动、受水浸泡或受冻；

检查方法：观察，检查施工记录。

2 地基承载力应满足设计要求；

检查方法：观察，检查地基承载力试验报告。

3 进行地基处理时，压实度、厚度满足设计要求；

检查方法：按设计或规定要求进行检查，检查检测记录、试验报告。

一般项目

4 沟槽开挖的允许偏差应符合表4.6.1的规定。

表4.6.1 沟槽开挖的允许偏差

序号

检查项目

允许偏差(mm)

检查数量

检查方法

范围

点数

1

槽底高程

土方

±20

两井之间

3

用水准仪测量

石方

+20、-200

2

槽底中线

每侧宽度

不小于规定

两井之间

6

挂中线用钢尺量测，每侧计3点

3

沟槽边坡

不陡于规定

两井之间

6

用坡度尺量测，每侧计3点

4.6.2 沟槽支护应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的相关规定，对于撑板、钢板桩支撑还应符合下列规定：

主控项目

1 支撑方式、支撑材料符合设计要求；

检查方法：观察，检查施工方案。

2 支护结构强度、刚度、稳定性符合设计要求；

检查方法：观察，检查施工方案、施工记录。

一般项目

3 横撑不得妨碍下管和稳管；

检查方法：观察。

4 支撑构件安装应牢固、安全可靠，位置正确；

检查方法：观察。

5 支撑后，沟槽中心线每侧的净宽不应小于施工方案设计要求；

检查方法：观察，用钢尺量测。

6 钢板桩的轴线位移不得大于50mm；垂直度不得大于1.5%；

检查方法：观察，用小线、垂球量测。

4.6.3 沟槽回填应符合下列规定：

主控项目

1 回填材料符合设计要求；

检查方法：观察；按国家有关规范的规定和设计要求进行检查，检查检测报告。

检查数量：条件相同的回填材料，每铺筑1000㎡，应取样一次，每次取样至少应做两组测试；回填材料条件变化或来源变化时，应分别取样检测。

2 沟槽不得带水回填，回填应密实；

检查方法：观察，检查施工记录。

3 柔性管道的变形率不得超过设计要求或本规范第4.5.12条规定，管壁不得出现纵向隆起、环向扁平和其他变形情况；

检查方法：观察，方便时用钢尺直接量测，不方便时用圆度测试板或芯轴仪在管内拖拉量测管道变形率；检查记录，检查技术处理资料；

检查数量：试验段（或初始50m）不少于3处，每100m正常作业段（取起点、中间点、终点近处各一点），每处平行测量3个断面，取其平均值。

4 回填土压实度应符合设计要求，当设计无要求时，应符合表4.6.3-1、4.6.3-2的规定。柔性管道沟槽回填部位与压实度见图4.6.3。

一般项目

5 回填应达到设计高程，表面应平整；

检查方法：观察，有疑问处用水准仪测量。

6 回填时管道及附属构筑物无损伤、沉降、位移；

检查方法：观察，有疑问处用水准仪测量。

表4.6.3-1 刚性管道沟槽回填土压实度

序号

项 目

最低压实度（%）

检查数量

检查方法

重型击实标准

轻型击实标准

范围

点数

1

石灰土类垫层

93

95

100m

每层每侧一组（每组3点）

用环刀法检查或采用现行国家标准《土工试验方法标准》（GB/T 50123）中其他方法

2

沟槽在路基范围外

胸腔部分

管侧

87

90

两井之间或1000㎡

管顶以上500mm

87±2%（轻型）

其余部分

≥90（轻型）或按设计要求

农田或绿地范围表层500mm范围内

不宜压实，预留沉降量，表面整平

3

沟槽在路基范围内

胸腔部分

管侧

87

90

管顶以上250mm

87±2%（轻型）

由路槽底算起的深度范围(mm)

≤800

快速路及主干路

95

98

次干路

93

95

支路

90

92

＞800～1500

快速路及主干路

93

95

次干路

90

92

支路

87

90

＞1500

快速路及主干路

87

90

次干路

87

90

支路

87

90

注：表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验法求得的最大干密度为100%。

表4.6.3-2 柔性管道沟槽回填土压实度

槽内部位

压实度（%）

回填材料

检查数量

检查方法

范围

点数

管道基础

管底基础

≥90

中、粗砂

——

——

用环刀法检查或采用现行国家标准《土工试验方法标准》（GB/T 50123)中其他方法

管道有效支撑角范围

≥95

每100m

每层每侧一组（每组3点）

管道两侧

≥95

中、粗砂、碎石屑，最大粒径小于40mm的砂砾或符合要求的原土

两井之间或每1000㎡

管顶以上500mm

管道两侧

≥90

管道上部

85±2

管顶500~1000mm

≥90

原土回填

注：回填土的压实度，除设计要求用重型击实标准外，其它皆以轻型击实标准试验获得最大干密度为100%。

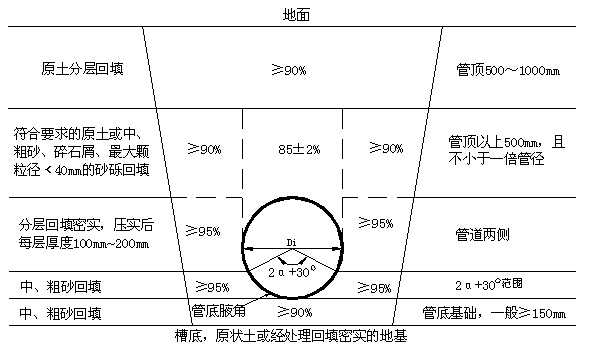

图4.6.3 柔性管道沟槽回填部位与压实度示意图
