6.4 防护性能试验

6.4.1 试验条件

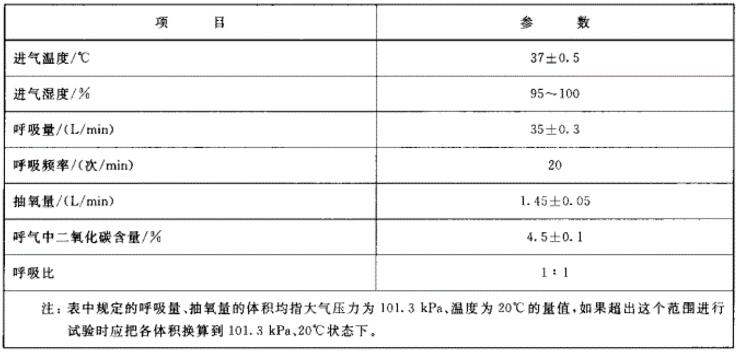

试验条件如表1。

表1 防护性能试验条件

6.4.2 试验装置

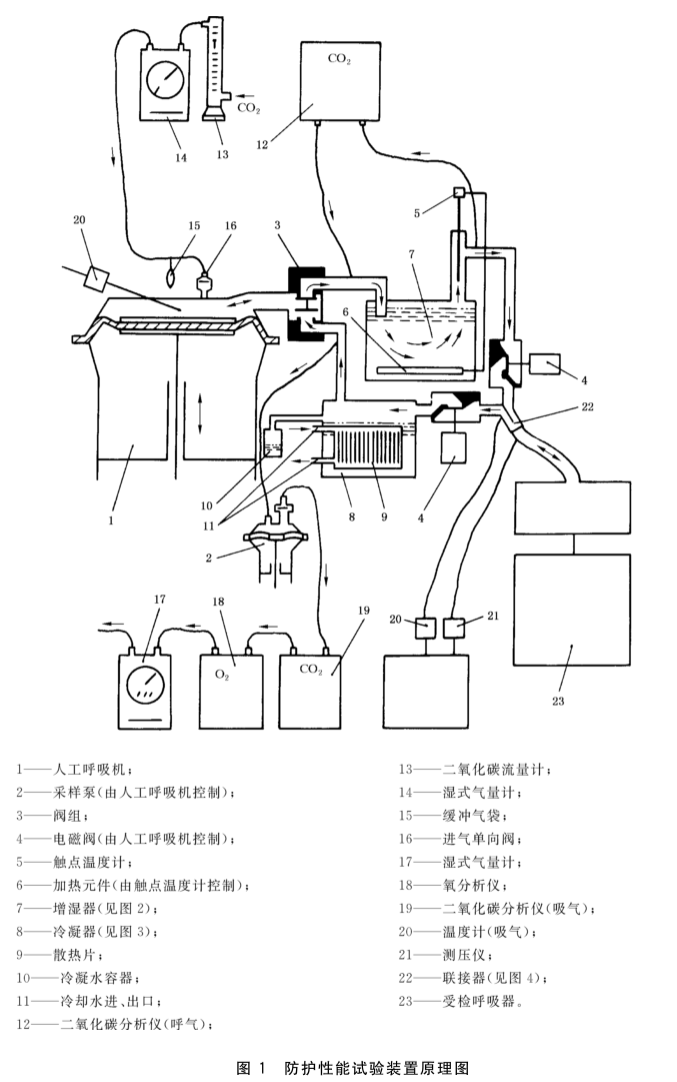

6.4.2.1 试验装置如图1所示。

6.4.2.2 仪器、设备应满足下列要求：

a）人工呼吸机：呼吸量范围10L/min～40L/min；呼吸频率：10、15、20、25、30次/min；呼吸比1:1；

b）采样泵：流量不小于3L/min；

c）触点温度计：测量范围0℃～100℃，精确度±0.2℃；

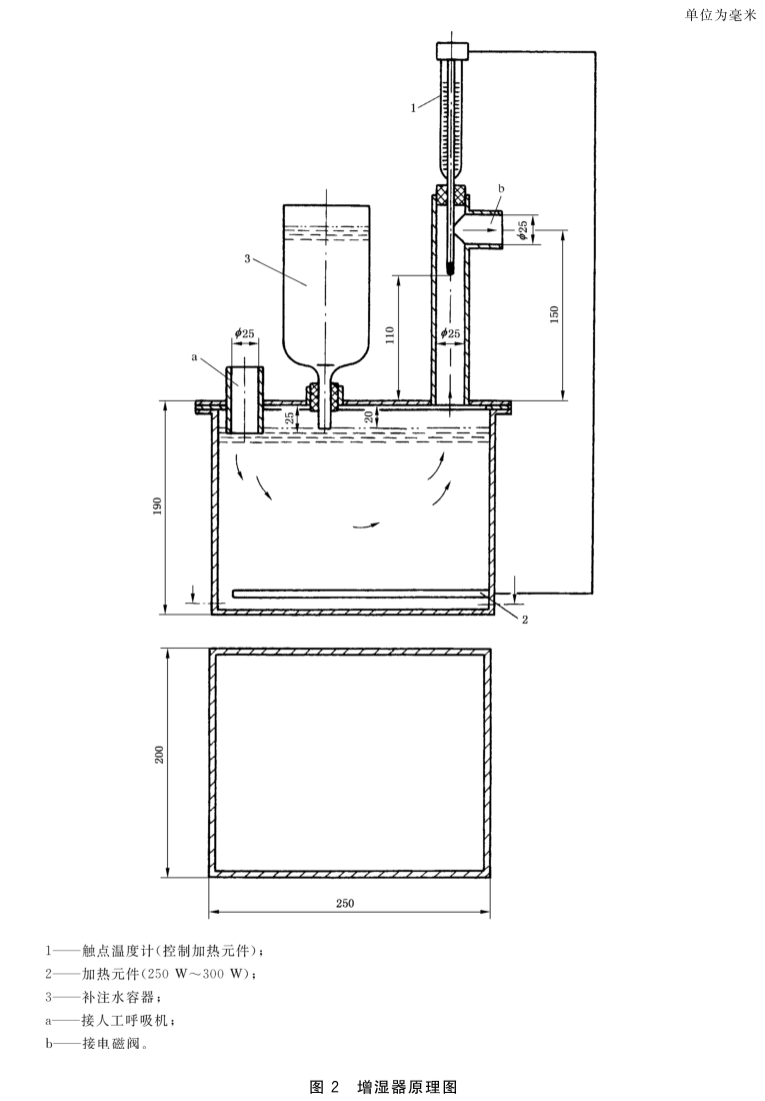

d）增湿器：加热空气温度35℃～45℃；增湿能力达相对湿度95％以上；

e）二氧化碳分析仪：测量范围0％～10％，精确度±0.2％；测量范围0％～5％，精确度±0.1％；

f）二氧化碳流量计：测量范围0.01m³/h～0.1m³/h，精确度2％；

g）缓冲气袋：2L；

h）氧分析仪：测量范围0％～10％，精确度±0.5％；

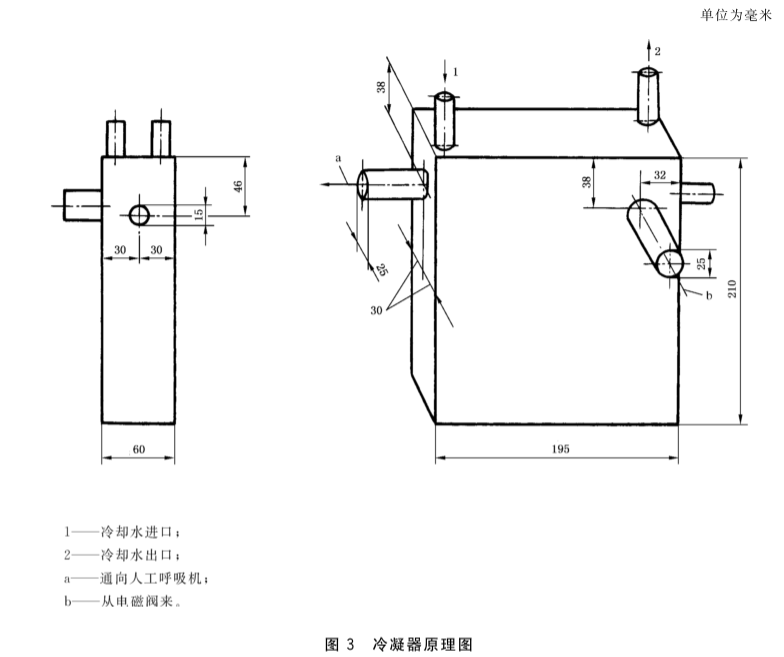

i）冷凝器：容积500mL～1000mL；

j）呼吸装置管路系统的总容积不超过2000mL。

6.4.3 试验准备

a）用标准气标定氧分仪和二氧化碳分析仪；

b）对试验装置进行气密性检查：在1.96kPa压力下，保持60s±1s，试验装置压力下降值不应大于98Pa；

c）标定人工呼吸机的呼吸频率和呼吸量；

d）检查增湿箱内的水量；

e）试验前应把呼吸器放置在20℃±3℃环境内2h以上。

6.4.4 试验步骤

a）接通增湿器电源，然后启动人工呼吸机，控制进气温度37℃±0.5℃，进气湿度95％～100％；

b）把附加二氧化碳（进入量参考值1.35L/min）通入气路，调节呼气中二氧化碳浓度在4.5％±0.1％范围内；

c）停止人工呼吸机，把受检呼吸器佩戴在模拟人头上；

d）启动人工呼吸机和数据采样系统开始试验；

e）试验过程中，应连续记录氧浓度、二氧化碳浓度、吸气温度、吸气阻力、呼气阻力，并观察贮气袋鼓起与收缩情况，当贮气袋无气时，立即停止试验，结果应符合5.6的规定；

f）贮气袋中二氧化碳平均浓度按下式计算：

式中：

Caυ——二氧化碳平均浓度；

C——第i次记录的贮气袋中二氧化碳浓度；

n——记录贮气袋中二氧化碳浓度的次数。
