附录C 受内压和温差共同作用下的弯头组合应力计算

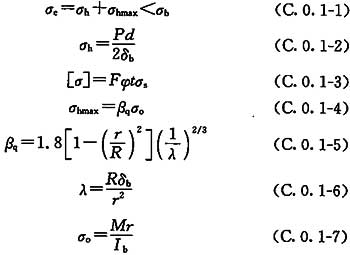

C.0.1 当弯头所受的环向应力σh小于许用应力[σ]时，组合应力以σe应按下列公式计算：

式中：σe——由内压和温差共同作用下的弯头组合应力(MPa)；

σh——由内压产生的环向应力(MPa)；

σhmax——由热胀弯矩产生的最大环向应力(MPa)；

σb——材料的强度极限(MPa)；

P——设计内压力(MPa)；

d——弯头内径(m)；

δb——弯头的壁厚(m)；

[σ]——材料的许用应力(MPa)；

F——设计系数，应按本规范表4.2.3和表4.2.4选取；

φ——焊缝系数，当选用符合本规范第5.2.2条规定的钢管时，φ值取1.0；

t——温度折减系数，温度低于120℃时，t取1.0；

σs——材料标准规定的最小屈服强度(MPa)；

βq——环向应力增强系数；

σo——热胀弯矩产生的环向应力(MPa)；

r——弯头截面平均半径(m)；

R——弯头曲率半径(m)；

λ——弯头参数；

M——弯头的热胀弯矩(MN·m)；

Ib——弯头截面的惯性矩(m4)。
