附录H （规范性附录）NOx试验
H.1 NOx排放等级

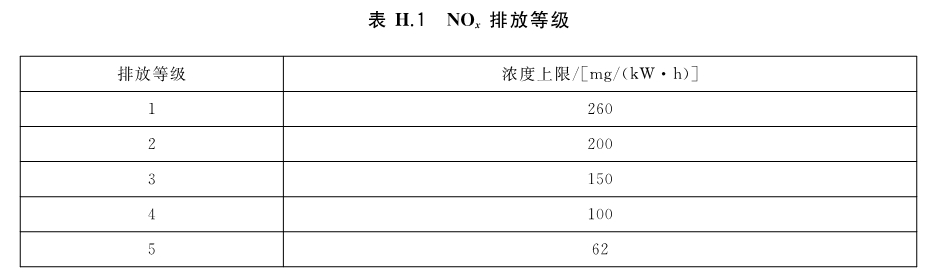

NOx排放等级如表H.1所示。
H.2 NOx的试验
0-2气，额定热负荷状态，调节供/回水温度为80℃/60℃，试验过程中采暖水流量保持恒定。当采暖炉在部分热负荷状态下运行时，回水温度tr按公式（H.1）确定：
式中：
tr——回水温度，单位为摄氏度（℃）；
kpi——部分热负荷
与额定热负荷
百分比的数值，带额定热负荷调节装置的采暖炉用最大额定热负荷和最小额定热负荷的算术平均值
代替
，％。
在热平衡状态下，试验NOx浓度。试验基准条件如下：
a） 实验室环境温度：20℃；
b） 空气含湿量：10g/kg；
c） 使用干式气体流量计。
当试验条件不符合基准条件时，按公式（H.2）折算：
式中：
（NOx）O——折算到基准状态的NOx，单位为毫克每千瓦时[mg/（kW·h）]；
（NOx）m——在hm和tm时测得的NOx，值，单位为毫克每千瓦时[mg/（kW·h）]，测量范围：50mg/（kW·h）～300mg/（kW·h）；
hm——试验NOx时的含湿量，单位为克每千克（g/kg），范围：5g/kg～15g/kg；
tm——试验NOx时的空气温度，单位为摄氏度（℃），范围：15℃～25℃。
H.3 试验值的加权计算
H.3.1 权重因子

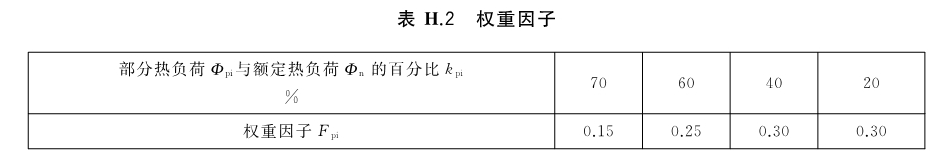

权重因子按表H.2选取。
H.3.2 对于热负荷不可调节的采暖炉
在额定热负荷下试验NOx，按公式（H.2）折算。
H.3.3 分段式部分热负荷不能调节到表H.2规定时

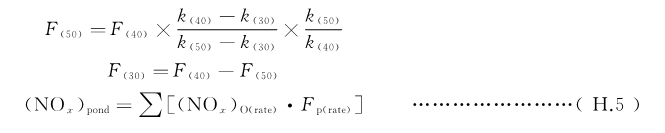

在采暖炉可调节的部分负荷状态试验NOx值，用公式（H.3）和公式（H.4）计算权重因子，按公式（H.2）折算再按公式（H.5）进行加权计算。
例如部分热负荷值是50％
和30％
时：
H.3.4 最小热负荷不大于20％
的比例调节采暖炉
在表H.2规定的部分热负荷下试验NOx含量，按公式（H.2）折算再按公式（H.6）加权计算。
H.3.5 最小热负荷大于20％
的比例调节采暖炉
在最小热负荷和表H.2规定的部分热负荷下（均比最小热负荷大）试验NOx含量，按公式（H.2）折算再按公式（H.7）加权计算。
H.3.6 计算符号
在H.3中使用了下列符号，其含义如下：
（NOx）pond——NOx浓度的权重值，单位为毫克每千瓦时[mg/（kW·h）]；
（Fp）highrate——对应khigh rate的权重因子；
klowrate——比kpi小的百分比的数值；
khighrate——比kpi大的百分比的数值；
（Fp）lowrate——对应klow rate的权重因子；
（NOx）0（rate）——特定热负荷时折算到基准状态的NOx，单位为毫克每千瓦时[mg/（kW·h）]；
——最小热负荷时（比例调节采暖炉）折算到基准状态的NOx，单位为毫克每千瓦时[mg/（kW·h）]；
——表H.2中不大于最小可调热负荷的部分热负荷百分比kpi所对应的权重因子Fpi相加的数值；
（NOx）0（kpi）——表H.2中大于最小可调热负荷的部分热负荷的折算到基准状态的NOx，单位为毫克每千瓦时[mg/（kW·h）]；
（NOx）0（70），（NOx）0（60），（NOx）0（40），（NOx）0（20）——热负荷分别为70％、60％、40％和20％时NOx试验值，单位为毫克每千瓦时[mg/（kW·h）]。
H.4 单位换算
单位换算应符合下列规定：

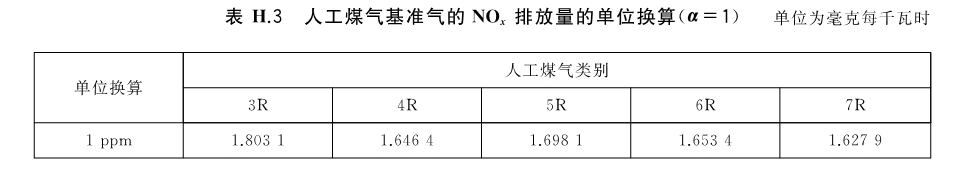

a） 人工煤气基准气的NOx排放量的单位换算按表H.3选取；

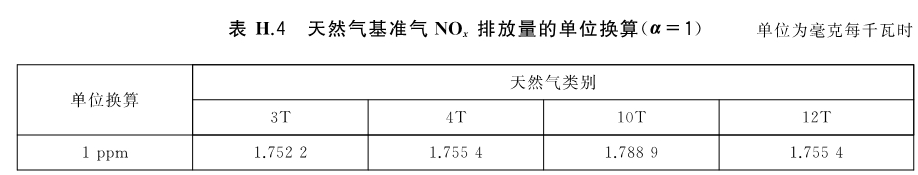

b） 天然气基准气NOx排放量的单位换算按表H.4选取；

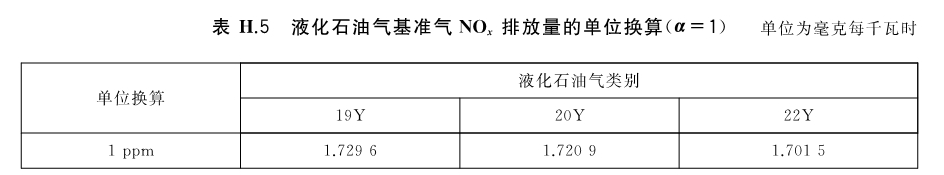

c） 液化石油气基准气NOx排放量的单位换算按表H.5选取。
注：对于NOx：1ppm＝2.054mg/m3。
