附录F 螺栓联接刚度和预紧力

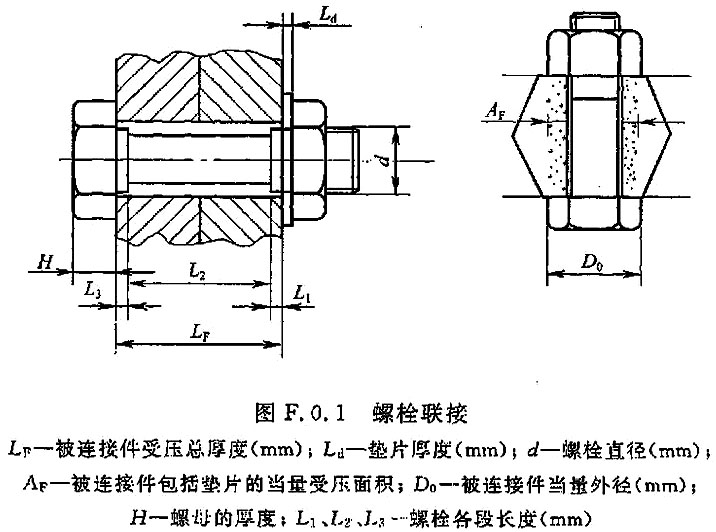

F.0.1 螺栓刚度及被连接件刚度（图F.0.1）的计算宜符合下列规定。

1 螺栓刚度可按下式计算：

2 被连接件刚度可按下式计算：

式中 CL——螺栓刚度（N/mm）；

CF一一被连接件刚度（N/mm）；

EL——螺栓材料弹性模量（N/mm2）；

EF——被连接件材料弹性模量（N/mm2）；

Ed——垫片材料弹性模量（N/mm2）；

L1、L2、L3——螺栓各段长度（mm）；

A1、A2、A3——螺栓各段剖面面积（mm2）；

LF——被连接件受压总厚度（mm）；

Ld——垫片厚度（mm）；

AF——被连接件包括垫片的当量受压面积（mm2）。

F.0.2 被联接件的当量受压面积，可按下列公式计算：

D0≈(1.5d＋αLF) （F.0.2-2）

式中 D0一一被连接件当量外径（mm）；

d0——被连接件当量内径（孔径）（mm）；

d——螺栓直径（mm）；

LF——被连接件受压总厚度（mm）；

α——系数，决定于被连接件的材料：钢取0.1；铝合金取0.17；铸铁取0.125。

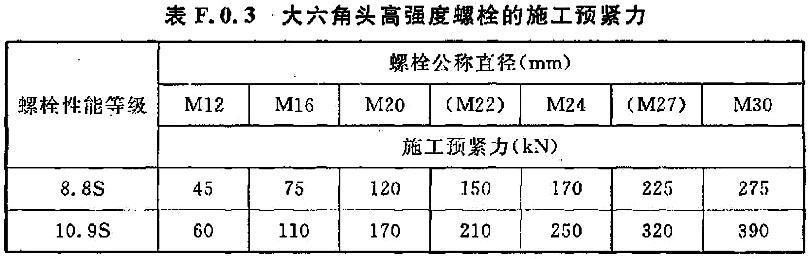

F.0.3 大六角头高强度螺栓的施工预紧力，可按表F.0.3的规定确定。
